รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องบิดลวดทองแดง | ช่วงเส้นผ่านศูนย์กลางของเส้นใยโมโน: | มั่นคง |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลางลวดบิด: | φ0.075~ φ0.24mm | พื้นที่หน้าตัดควั่น: | 4.0.0034~ 0.035mm² |
| ข้อกำหนดของสปูล: | φ200mm × 31mm × φ135mm | ความเร็วสูงสุด: | 3000RPM |
| Strand วางความยาว: | 0.8~ 4.0mm 14 คลาส | มอเตอร์หลัก: | มอเตอร์ไฟฟ้ากระแสสลับ 2.2KW |
| เส้นผ่านศูนย์กลางลวด: | 0.025-0.08มม | เส้นลวดบิดเกลียว: | 0.075-0.24มม |
| พื้นที่ควั่น: | 0.0034-0.035mm2 | ขนาดสปูล: | 200x31x135มม |
| วางความยาว: | 0.8-4.0 มม., 14 คลาส | การควบคุมความตึงเครียด: | คลัตช์แม่เหล็ก + PLC |
| พลังงานที่ติดตั้ง: | 2.2kw | ||
| เน้น: | เครื่องมัด,แวร์บันเชอร์,อุปกรณ์บิด |
||

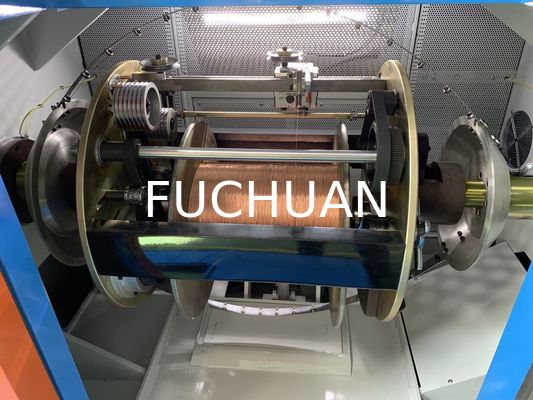

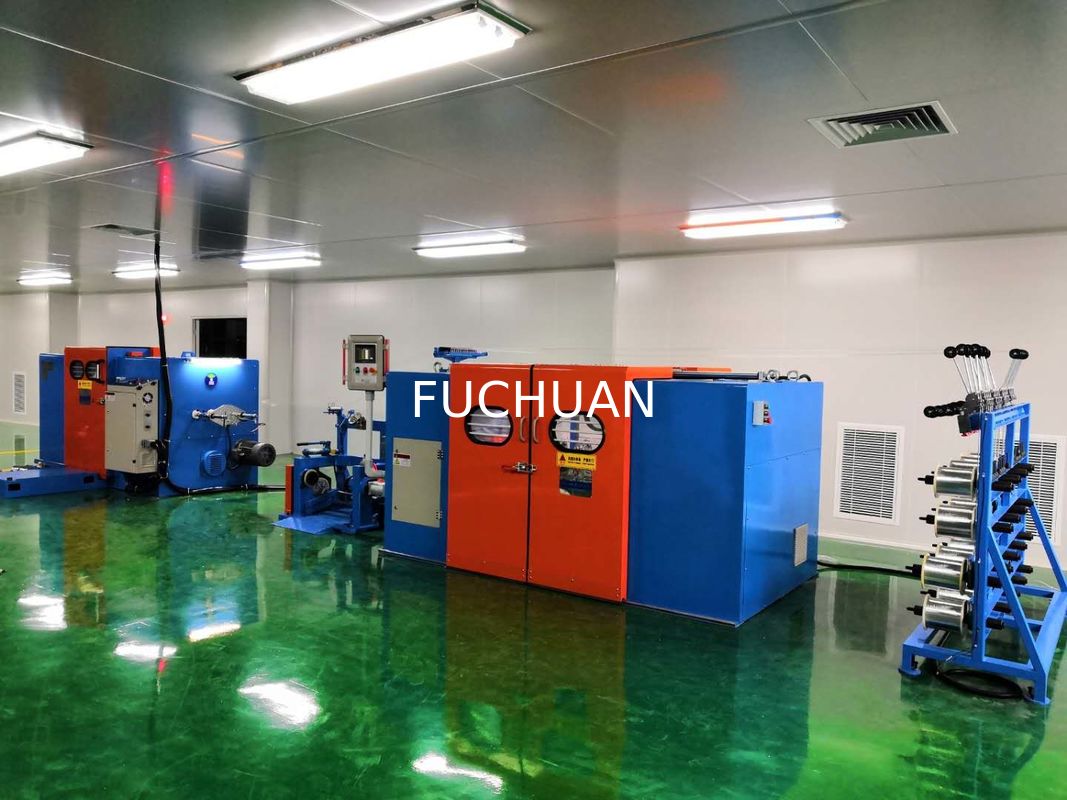

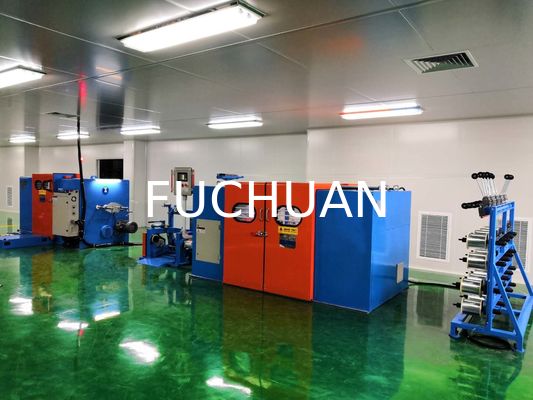

เครื่องบิดสายทองแดงที่มั่นคง เครื่องจ่ายสาย 3000 รอบต่อนาที
คุณสมบัติ:

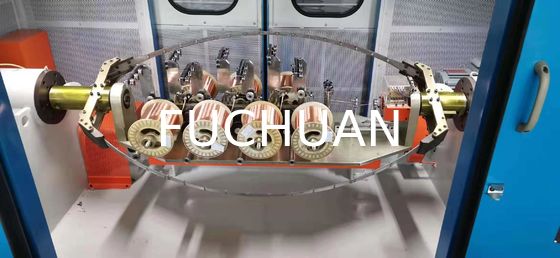

1ระบบ Over-line: โครงสร้างล่าสุด, สายจาก spindle โดยตรงข้ามล้อนําไปยังเข็มขัดโบว์, โบว์ (มี) การออกแบบลวดครึ่งกลมที่เป็นเอกลักษณ์โดยมีเส้นวงแหวนโพรเซลนครึ่งวงกลม เพื่อหลีกเลี่ยงการทํางานความเร็วสูง เนื่องจากแรงต่อต้านลม, กระโดดหุ้นปรากฏการณ์
2. การเลื่อนสปินด์: การเลื่อนเนย (ความบกพร่องในการเลื่อนน้ํามัน: อุณหภูมิของน้ํามันเพิ่มขึ้นในขณะที่ทํางานความเร็วสูง และหมอกน้ํามันจะเน้นในลูกศิลาบนผนังล้มลงในกลมและปนเปื้อนสายนํา, สร้างเปียกเมื่อการปรับระบายความร้อน)
3การป้องกันความปลอดภัย: หากการติดต่อประตูไม่ได้อยู่ในที่, การติดต่อลิฟท์ไม่ได้อยู่ในที่,สายไฟภายในและภายนอกที่แตก ความผิดพลาดแสดงในจอสัมผัสบนสัญญาณเตือนอัตโนมัติหรือไม่สามารถเริ่มทํางาน
4ระบบการส่ง: การขับขี่ด้วยเข็มขัดซินโครโนม, วางแม่นยํา, ไม่มีตําแหน่งการปรับน้ํามันภายใน, ไม่มีผลของผลิตภัณฑ์เสียจากการทําน้ํามันและทําความสะอาดเครื่อง
5. เปลี่ยนความยาววาง: ง่ายที่จะใช้งาน, เพียงเปลี่ยนล้อนําตามแผ่นความยาววาง
6- อุปกรณ์กด: อุปกรณ์กด 2 อุปกรณ์ เพื่อให้แน่ใจว่าการดําเนินหลังการบิดเป็นกลม เพื่อปกป้องลักษณะของผลิตภัณฑ์ของสายกันหนาผนังบางลดการเสื่อมของวัสดุกันไฟได้อย่างมีประสิทธิภาพ.
7. วิธีการนับเมตร: การออกแบบภายในประเทศล่าสุด, กับเมตร spindle; เครื่องเดียวกันบิดกับรายละเอียดของสายนํา, ความผิดพลาดของเมตรในหนึ่งหมื่น
ข้อมูลรายละเอียดของเครื่องบิดสายทองแดง:
| คําอธิบาย | รุ่น | สาเหตุ |
| 1.เครื่องยนต์เจ้าบ้าน | 2.2KW-4P 380V 50Hz | |
| 2อินเวอร์เตอร์ | 2.2KW | นวัตกรรม |
| 3โปรแกรม PLC | 32MR | นวัตกรรม |
| 4.PLC เอ็กซ์เพนเดอร์ | VB-3A | นวัตกรรม |
| 5.touchscreen | 7 นิ้ว RGB | WEINVIEW |
| 6. เบรกไฟฟ้าแม่เหล็ก | 6 กิโลกรัม | ไทวานเวชเชง |
| 7- แม็กเนตคลัค | 00.05 กิโลกรัม | ญี่ปุ่น OPC |
| 8.สปินด์เลเยอร์ | 1SET | สวีเดน SKF |
| อุปกรณ์อื่น ๆ | 1SET | ญี่ปุ่น NSK |
| 9.เข็มขัดเวลา | 1SET | US GATES |
| 10อุปกรณ์วางสายไฟฟ้า | GP20 ((เฉพาะสองทิศ) | ชานซี เทียนเซียง |
| 11- เครื่องควบคุมความเครียด | WLK-0.5A | ไต้หวัน |
| 12- บูว์ | 1SET | ญี่ปุ่น |
| 13.ศพ | 1SET | การประมวลผลเอง |
| 14.สปินด์ | 2 ชิ้น | การประมวลผลเอง |
| 15.แผ่นอลูมิเนียม | 2 ชิ้น | การประมวลผลเอง |
| 16.เครื่องปั่นเวลา | 1SET | วู ซี |
| 17.กระเป๋าสะพาย | 1SET | การประมวลผลเอง |
| 18.ดิสก์ | 2 ชิ้น | การประมวลผลเอง |
| 19.แกนส่ง | 1 ชิ้น | การรับเหมาซับคอนทร็อกต์ |
| 20.ล้อนํา | 1SET | ผิวที่ทํางานด้วยตนเอง พร้อมเคลือบโครมแข็ง |
| 21.วงล้อนําสาย | 6 ชิ้น | ผิวที่ทํางานด้วยตนเอง พร้อมเคลือบโครมแข็ง |
ใบอะไหล่
| ไม่ ไม่ | คําอธิบาย | รุ่น | Qty | คําสังเกต |
| 1 | คําแนะนําการใช้งาน | 1SET | ||
| 2 | สัญลักษณ์ไฟฟ้า | 1SET | ||
| 3 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น | ||
| 4 | วงล้อนําหมุน | Φ46 ((พร้อม 696 ZZ หมุน) | 1SET | |
| 5 | วงล้อนําสาย | Φ34 ((693AZZ หัวหัก) | 1SET | |
| 6 | ลุปในโบว์ | แหวนโพรเซลินสองฝ่าย | 3 ชิ้น | |
| 7 | แหวนโปร์เซลเลนแผ่นแยก | Φ4.0 | 3 ชิ้น | |
| 8 | ตะกร้าที่ติด | ไม่มี | ||
| 9-11 | เข็มขัดเวลา | 5M-450*10 | 1 ชิ้น | |
| 12 | สปูล ท็อปแฮล | Φ200 สปิล | 1SET | |
| 13 | นม SKF | LGMT2/1 |
1 ขวด |
1 กิโลกรัม |
| 14 | ปืนกรีส | 1 ชิ้น | ||
| 15 | เครื่องมือ | 1SET | |
ผลงานทางกล
1โครงสร้างร่างกาย:
1) วัสดุ: เหล็กคาร์บอนต่ํา welded กัน
2) โครงสร้าง: ร่างโดยการผสมผสานและการเก่า, เพื่อกําจัดความเครียดภายใน, แล้วเจาะโดยเครื่องเจาะแม่นยําเพื่อสร้างการพิมพ์
2กลุ่มส่วนการเข้า:
1) สถานที่เข้า: มองหน้าประตูหน้า, ในด้านขวาของเครื่อง (สามารถปรับเปลี่ยนตามความต้องการของลูกค้าเพื่อเปลี่ยนไปทางด้านซ้าย)
2) รูปแบบการเข้ากลุ่ม: จากอุปกรณ์การจ่ายผ่านพื้นที่ตรวจจับการตัดต่อ, ก่อนหน้านี้ยังบอร์ดย่อยสายทั้งหมด (ย่อยหลุมโดย 1 + 6 + 12 +... การกระจาย) ผ่านหม้อกดดันครั้งแรก,จากนั้นเป็นแบบกั้นความดันที่สองจากโบกอลูมิเนียมที่มีวงแหวนโปรเซลิน แล้วเข้าไปในสปินด์ซ้ายภายในวงล้อนําสายและจากนั้นผ่านมุมกลาง วงล้อนําไปยังวงล้อนํา, ปลายของล้อนําของ aligner เพื่อวางเคเบิล (ดูแผนภูมิรูปแบบการเข้าสาย)
3สปินด์:
1) วัสดุ: เหล็ก 40Cr การสลักหลังจากการรักษาการดับและความร้อน
2) ความแม่นยํา: กว้างหน้าภายนอกของแกนแกนและหน้าปลายหางถูกบดเพื่อให้แน่ใจว่ามีสัดส่วนและตั้งตรงกับแกน
3) ความสมดุลแบบไดนามิก: มาตรฐานของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
4. แผ่นอลูมิเนียม:
1) วัสดุ: ZL104
2) ความแม่นยํา: ด้านปลายทั้งหมดถูกวางตั้งเทียบกับรูที่ตั้ง ((ต่ํากว่า 0.03 กรัม)
3) ความสมดุลแบบไดนามิก: ความแม่นยําของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
5คุกคาม
1) วัสดุ: ญี่ปุ่นนําเข้า SK5
2) รูปทรง: ลักษณะพิเศษ ลดความต้านทานลม
3) ความอ่อนแอของน้ําหนัก: ต่ํากว่า 0.03 กรัมต่อคู่
6. ส่วนการส่ง: ด้วยการนําเข้าการขับเคลื่อนเข็มขัด synchronous, การวางความยาวแม่นยํา
7.ล้อเข้าสาย:
1) วัสดุ: # 45 เหล็กเสร็จด้วยการรักษาความร้อน HRC30-40.
2) โครมแข็งบนพื้นผิว ไม่ง่ายที่จะสวม
8. โฮสติกของสปินด์:
1) วัสดุ: เหล็กดุสิต QT42-10.
2) การแปรรูป: เครื่องมือ CNC
3) ความแม่นยํา: การพิมพ์ปลายหลุมการประมวลผลหนึ่ง เพื่อให้มั่นใจในความเหมาะสม
9. ระบบหล่อลื่นหางหมุน:
1) วิธีหล่อลื่น: การหล่อลื่นเนย
2) รูปแบบเนย: LGMT2
3) วิธีการปิด: แหวนยึดน้ํามันกลไก
10.รับขึ้น: การควบคุมความตึง: ผ่านการควบคุมความตึงของเส้นยางหมัดแม่เหล็ก, โดย PLC โปรแกรมผู้ควบคุมปรับความตึงโดยอัตโนมัติ, รักษาความตึงคง
11การวางสายเคเบิล:อุปกรณ์วางสายเคเบิลสองทางพิเศษ, φ15 มิลลิเมตรชนิดสแตนเบอร์เบอร์,ความยาวและระยะทางสามารถปรับให้ถูกต้อง
12ขนาดสปูล:
| ออกจาก Dia ((φD) | ปรับรู ((φd) | ความยาวภายนอก ((L1) | ความยาวภายใน ((L2) | ช่องตั้งตําแหน่ง | PCD |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(สามารถปรับแต่งได้)
13พลังงานไดนามิก: 1KW
14พลังงานติดตั้ง: 2.2KW
