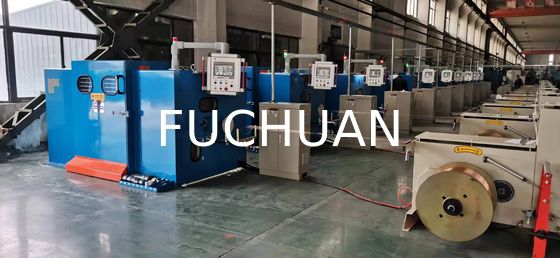

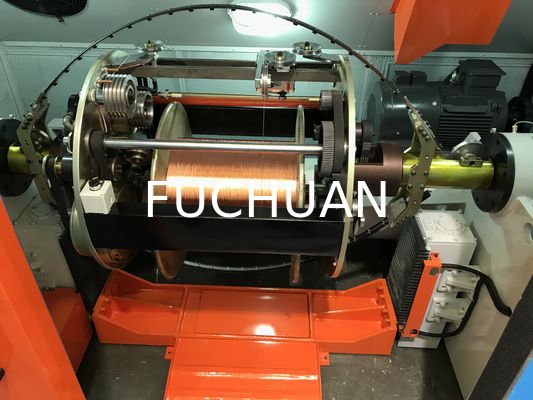

รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องพันสายไฟ | ช่วงเส้นผ่านศูนย์กลางของเส้นใยโมโน: | มั่นคง |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลางลวดบิด: | φ0.2~ φ1.04mm | พื้นที่หน้าตัดควั่น: | 1.0~6.0mm² |
| ข้อกำหนดของสปูล: | φ800mm × 127mm × φ600mm/φ6300mm × 127mm × φ475mm | ความเร็วสูงสุด: | 1800 รอบต่อนาที |
| Strand วางความยาว: | 13.8~ 100mm 22 คลาส | ข้อได้เปรียบ: | เป็นมิตรกับสิ่งแวดล้อม |
| ประเภทบิด: | พันเกลียว Twister | เส้นผ่านศูนย์กลางลวด: | 0.025-0.08มม |
| เส้นลวดบิดเกลียว: | 0.075-0.24มม | ขนาดสปูล: | 200x31x135มม |
| ความเร็วสูงสุด: | 3000 รอบต่อนาที | วางความยาว: | 0.8-4.0 มม. |
| มอเตอร์หลัก: | มอเตอร์ไฟฟ้ากระแสสลับ 2.2KW | การควบคุมความตึงเครียด: | คลัตช์แม่เหล็ก + PLC |
| คุณสมบัติ: | เป็นมิตรกับสิ่งแวดล้อม การหล่อลื่นด้วยเนย | ||
| เน้น: | เครื่องมัด,แวร์บันเชอร์,อุปกรณ์บิด |
||
ข้อดีของเครื่องตีเกลียวสายไฟ:
1. การหล่อลื่นแกนหมุน: การหล่อลื่นด้วยจาระบี (ข้อบกพร่องของการหล่อลื่นด้วยน้ำมัน: อุณหภูมิของน้ำมันจะสูงขึ้นเมื่อทำงานด้วยความเร็วสูง และละอองน้ำมันจะรวมตัวเป็นหยดบนผนัง หล่นลงบนแกนหมุนและทำให้ตัวนำสกปรก เกิดฟองอากาศเมื่อทำการหุ้มฉนวน)
2. การป้องกันความปลอดภัย: หากหน้าสัมผัสประตูไม่อยู่ในตำแหน่ง หน้าสัมผัสลิฟต์ไม่อยู่ในตำแหน่ง การแสดงข้อผิดพลาดสายไฟขาดภายในและภายนอกบนหน้าจอสัมผัสจะมีการเตือนอัตโนมัติหรือไม่สามารถเริ่มทำงานได้
3. การเปลี่ยนความยาวเกลียว: ใช้งานง่าย เพียงเปลี่ยนล้อนำตามแผ่นความยาวเกลียว
4. อุปกรณ์กด: ติดตั้งอุปกรณ์กดสองตัวเพื่อให้แน่ใจว่าตัวนำกลมหลังจากการตีเกลียว เพื่อปกป้องคุณสมบัติของผลิตภัณฑ์สายไฟฉนวนผนังบาง ลดการสึกหรอของวัสดุฉนวนได้อย่างมีประสิทธิภาพ
5. วิธีการนับเมตร: การออกแบบล่าสุดในประเทศ พร้อมมิเตอร์แกนหมุน เครื่องเดียวกันตีเกลียวด้วยข้อกำหนดตัวนำเดียวกัน ข้อผิดพลาดของมิเตอร์อยู่ในระดับหนึ่งในหมื่น
รายละเอียดจำเพาะของเครื่องตีเกลียวสายไฟ:
| คำอธิบาย | รุ่น | แหล่งกำเนิด |
| 1.มอเตอร์หลัก | 15KW-4P 380V 50Hz | |
| 2.อินเวอร์เตอร์ | 15KW | INOVANCE |
| 3.โปรแกรมเมอร์ PLC | 32MR | INOVANCE |
| 4.ตัวขยาย PLC | VB-3A | INOVANCE |
| 5.หน้าจอสัมผัส | 7 นิ้ว RGB | WEINVIEW |
| 6.เบรกแม่เหล็กไฟฟ้า | 6KG | ไต้หวัน Weizheng |
| 7.คลัตช์แม่เหล็ก | 24KG | ญี่ปุ่น OPC |
| 8.ตลับลูกปืนแกนหมุน | 1 ชุด | SWEDEN SKF |
| ตลับลูกปืนอื่นๆ | 1 ชุด | JAPAN NSK |
| 9.สายพานไทม์มิ่ง | 1 ชุด | US GATES |
| 10.อุปกรณ์วางสาย | GP20 (พิเศษสองทิศทาง) | SHANXI Tianxiang |
| 11.ตัวควบคุมแรงดึง | WLK-0.5A | TAIWAN |
| 12.คันธนู | 1 ชุด | ญี่ปุ่น |
| 13.ตัวเครื่อง | 1 ชุด | ผลิตเอง |
| 14.แกนหมุน | 2 ชิ้น | ผลิตเอง |
| 15.แผ่นอลูมิเนียม | 2 ชิ้น | ผลิตเอง |
| 16.พูลเลย์ไทม์มิ่ง | 1 ชุด | อู๋ซี |
| 17.เสื้อตลับลูกปืน | 1 ชุด | ผลิตเอง |
| 18.จาน | 2 ชิ้น | ผลิตเอง |
| 19.เพลาส่งกำลัง | 1 ชิ้น | รับจ้างผลิต |
| 20.ล้อนำ | 1 ชุด | เคลือบโครเมียมแข็งที่พื้นผิวผลิตเอง |
| 21.ล้อนำสายไฟ | 6 ชิ้น | เคลือบโครเมียมแข็งที่พื้นผิวผลิตเอง |
รายการอะไหล่เครื่องตีเกลียวสายไฟ
| เลขที่ | คำอธิบาย | รุ่น | จำนวน | หมายเหตุ |
| 1 | คู่มือการใช้งาน | 1 ชุด | ||
| 2 | แผนผังไฟฟ้า | 1 ชุด | ||
| 3 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น | ||
| 4 | ล้อนำแกนหมุน | Φ46 (พร้อมตลับลูกปืน 696 ZZ) | 1 ชุด | |
| 5 | ล้อนำสายไฟ | Φ34 (ตลับลูกปืน 693AZZ) | 1 ชุด | |
| 6 | ห่วงในคันธนู | วงแหวนเซรามิกสองด้าน | 3 ชิ้น | |
| 7 | วงแหวนเซรามิกแผ่นแยก | Φ4.0 | 3 ชิ้น | |
| 8 | แม่พิมพ์ตีเกลียว | ไม่มี | ||
| 9-11 | สายพานไทม์มิ่ง | 5M-450*10 | 1 ชิ้น | |
| 12 | ปลอกสวมด้านบนแกนหมุน | แกนหมุน Φ200 | 1 ชุด | |
| 13 | จาระบี SKF | LGMT2/1 | 1 ขวด | 1 กก. |
| 14 | ปืนอัดจาระบี | 1 ชิ้น | ||
| 15 | เครื่องมือ | 1 ชุด | |
สมรรถนะทางกลของเครื่องตีเกลียวสายไฟ
1. โครงสร้างตัวเครื่อง:
1) วัสดุ: เหล็กกล้าคาร์บอนต่ำเชื่อมเข้าด้วยกัน
2) โครงสร้าง: ตัวเครื่องผ่านการอบอ่อนและบ่ม เพื่อกำจัดความเค้นภายใน จากนั้นจึงเจาะด้วยเครื่องเจาะความแม่นยำเพื่อขึ้นรูปเป็นชิ้นเดียว
2. ส่วนทางเข้าการตีเกลียว:
1) ตำแหน่งทางเข้าการตีเกลียว: หันหน้าเข้าหาประตูหน้า ด้านขวาของเครื่อง (สามารถปรับแต่งได้ตามความต้องการของลูกค้าให้เปลี่ยนไปด้านซ้าย)

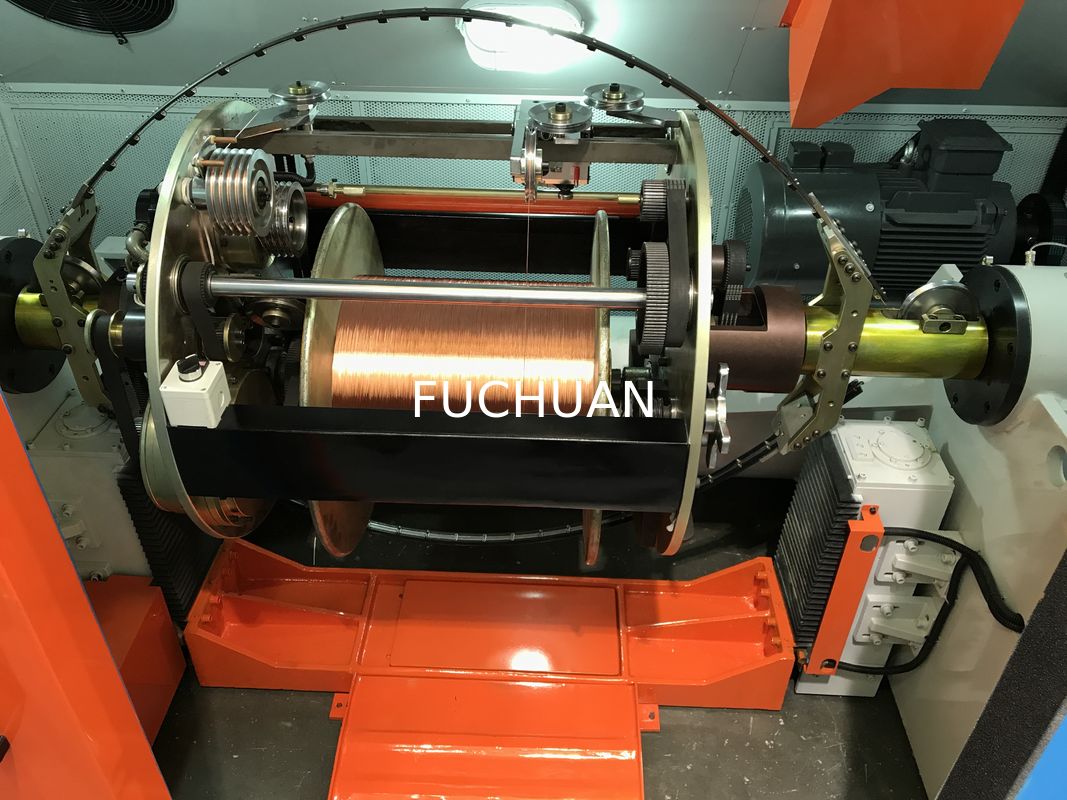

2) โหมดทางเข้าการตีเกลียว: จากอุปกรณ์พันสายผ่านบริเวณเซ็นเซอร์ตัดการเชื่อมต่อ ไปยังแผ่นกระจายสายรวม (รูแยกตาม 1 +6 +12 + ...) ผ่านแม่พิมพ์กดแรก จากนั้นแม่พิมพ์กดที่สอง หลังจากเข้าสู่แกนหมุนด้านขวาภายในล้อนำสายไฟ จากส่วนโค้งอลูมิเนียมพร้อมวงแหวนเซรามิก จากนั้นเข้าสู่แกนหมุนด้านซ้ายภายในล้อนำสายไฟ จากนั้นผ่านล้อนำมุมกลางไปยังล้อนำ สุดท้ายไปยังล้อนำของตัวจัดแนวเพื่อวางสาย (ดูแผนภาพการตีเกลียวสายไฟ)
3. แกนหมุน:
1) วัสดุ: เหล็กกล้า 40Cr ขึ้นรูปหลังจากการอบชุบแข็งและอบคืนตัว
2) ความแม่นยำ: เส้นผ่านศูนย์กลางด้านนอกของแกนเพลาและหน้าปลายตลับลูกปืนถูกเจียระไนเพื่อให้แน่ใจว่ามีความศูนย์กลางและความตั้งฉากกับแกน
3) สมดุลพลวัต: มาตรฐาน G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
4. แผ่นอลูมิเนียม:
1) วัสดุ: ZL104
2) ความแม่นยำ: หน้าปลายทั้งหมดถูกกำหนดตำแหน่งเทียบกับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3) สมดุลพลวัต: ความแม่นยำ G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
5. เสื้อแกนหมุน:
1) วัสดุ: เหล็กหล่อเหนียว QT42-10
2) การผลิต: เครื่องมือเครื่องจักร CNC
3) ความแม่นยำ: การขึ้นรูปรูด้านเดียว เพื่อให้แน่ใจว่ามีความศูนย์กลาง
6. ระบบหล่อลื่นตลับลูกปืนแกนหมุน:
1) วิธีการหล่อลื่น: การหล่อลื่นด้วยจาระบี
2) รุ่นจาระบี: LGMT2
3) วิธีการซีล: แหวนกันน้ำมันแบบกลไก รักษาความสะอาดภายในเครื่อง
7. การพันสาย: การควบคุมแรงดึง: ควบคุมแรงดึงของเส้นด้ายด้วยคลัตช์แม่เหล็ก โดยตัวควบคุมโปรแกรม PLC ปรับแรงดึงโดยอัตโนมัติ เพื่อให้แรงดึงคงที่
8. การวางสาย: อุปกรณ์วางสายแบบสองทิศทางพิเศษ, แบบตลับลูกปืนแกนเบา Φ15 มม., สามารถปรับความยาวและระยะห่างในการวางได้อย่างแม่นยำ
12. ขนาดแกนหมุน:
| เส้นผ่านศูนย์กลางภายนอก (ΦD) | รูยึด (Φd) | ความยาวภายนอก (L1) | ความยาวภายใน (L2) | รูระบุตำแหน่ง | PCD |
| 800 | 127 | 600 | 580 | Φ28 | 280 |
(สามารถปรับแต่งได้)
