การควบคุมไฟฟ้าเครื่องอัดลวดทองแดง

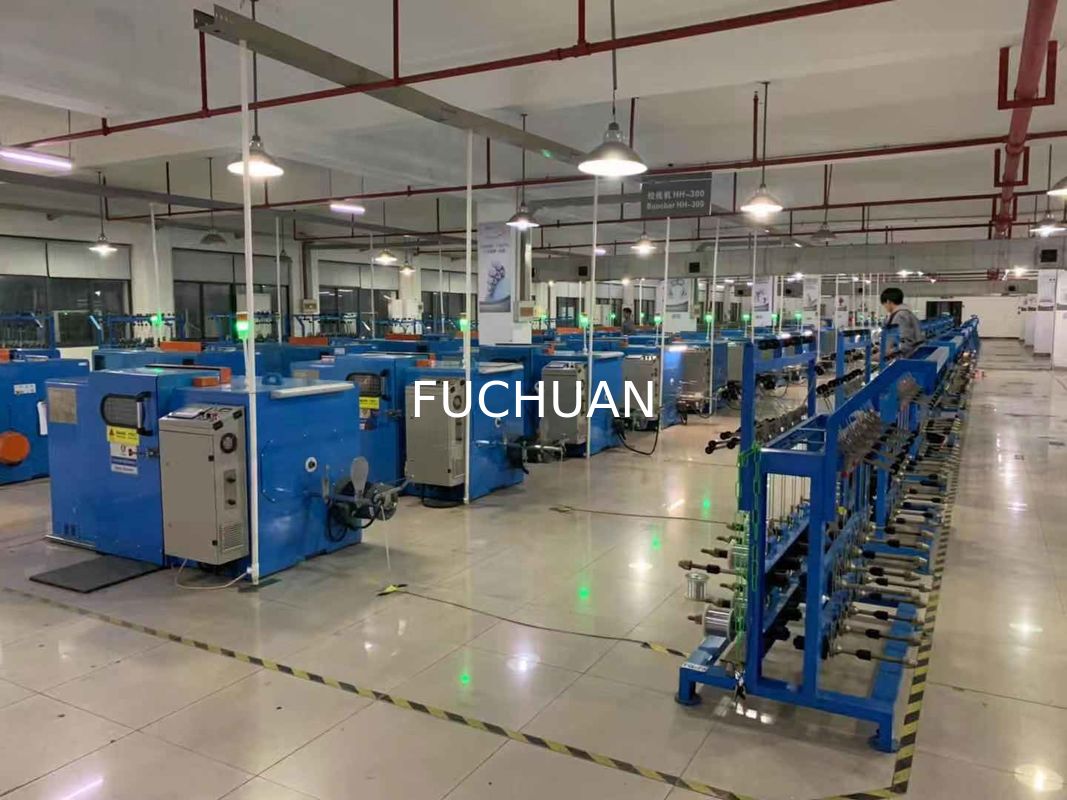

เครื่องตีเกลียวสายทองแดงควบคุมด้วยระบบไฟฟ้า สั่งการผ่านหน้าจอสัมผัส

จุดเด่นของเครื่องตีเกลียวสายทองแดง:

1. ผิวสัมผัสของเพลาหลักและแผ่นอะลูมิเนียม: ผ่านกระบวนการปรับสมดุลแบบไดนามิกความเร็วสูง เสียงรบกวนน้อยกว่า 75 เดซิเบล
2. การควบคุมด้วยระบบไฟฟ้า: สั่งการผ่านหน้าจอสัมผัสที่ใช้งานง่าย ควบคุมด้วยโปรแกรมเมอร์ PLC + อินเวอร์เตอร์
3. โบว์ (Bow) ทำจากเหล็ก SK5 นำเข้าจากประเทศญี่ปุ่น ชุบผิวด้วยกรรมวิธีทางความร้อน เคลือบผิวด้วยฮาร์ดโครม
4. ระบบส่งกำลัง: ขับเคลื่อนด้วยสายพานไทม์มิ่ง เรียงสายได้อย่างแม่นยำ ไม่มีจุดหล่อลื่นภายในตัวเครื่อง ปราศจากปัญหาชิ้นงานเสียจากการเติมน้ำมันและการทำความสะอาดเครื่องจักร
5. การเปลี่ยนระยะเกลียว (Lay Length): ใช้งานง่าย เพียงเปลี่ยนล้อนำตามตารางระยะเกลียว
6. อุปกรณ์กดอัด: ติดตั้งอุปกรณ์กดอัดสองชุดเพื่อรับประกันความกลมของตัวนำหลังจากการตีเกลียว เพื่อรักษาคุณสมบัติของสายที่มีฉนวนแบบบาง ลดการสึกหรอของวัสดุฉนวนได้อย่างมีประสิทธิภาพ
7. วิธีการนับมิเตอร์: การออกแบบภายในประเทศรุ่นล่าสุด พร้อมระบบนับมิเตอร์ที่เพลาหลัก เครื่องเดียวกันที่ตีเกลียวตามสเปกของตัวนำ มีความคลาดเคลื่อนของการวัดมิเตอร์เพียง 1 ใน 10,000

พารามิเตอร์ประสิทธิภาพหลักของเครื่องตีเกลียวสายทองแดง

1. การใช้งาน: ลวดโลหะผสมมากกว่า 7 เส้น, ลวดเคลือบดีบุก, ลวดเคลือบน้ำยา และอื่นๆ รูปแบบ 1 + 6 สามารถใช้การตีเกลียวรวมแทนการตีเกลียวแบบเดิมได้
2. ช่วงเส้นผ่านศูนย์กลางของเส้นเดี่ยว: φ0.025 ~ φ0.08 มม.
3. ช่วงเส้นผ่านศูนย์กลางของสายตีเกลียวแล้ว: φ0.075 ~ φ0.24 มม.
4. พื้นที่หน้าตัดของสายตีเกลียว: 0.0034 ~ 0.035 มม.²
5. ข้อมูลจำเพาะของล้อม้วนสาย (Spool): φ200 มม. × 31 มม. × φ135 มม. (หรือปรับแต่งตามแบบของลูกค้า)
6. ความเร็วสูงสุด: 3000 RPM (ความเร็วตามการออกแบบ)
7. การเรียงสาย: ตลับลูกปืนก้านชักแบบเรียบขนาด φ15 มม., สามารถปรับระยะพิทช์การเรียงสายและระยะห่างได้อย่างแม่นยำ
8. ระยะเกลียว (Strand lay length): 0.8 ~ 4.0 มม. ปรับได้ 14 ระดับ
9. มอเตอร์หลัก: มอเตอร์ AC ขนาด 2.2KW
10. ความจุในการเก็บสาย: ประมาณ 10 กก.
11. ทิศทางการตีเกลียว: สามารถเลือกทิศทางซ้ายและขวาได้อย่างอิสระ ดึงคันสวิตช์เพื่อเปลี่ยนทิศทาง ใช้งานง่าย
12. เบรก: ระบบเบรกแม่เหล็กไฟฟ้า สามารถเบรกอัตโนมัติเมื่อสายไฟภายใน/ภายนอกขาด และหยุดเมื่อถึงระยะมิเตอร์ที่ตั้งไว้
13. การควบคุมแรงดึง: คลัตช์แม่เหล็กควบคุมความตึงของเส้นลวด โดยตัวควบคุมโปรแกรม PLC จะปรับแรงดึงโดยอัตโนมัติ เพื่อรักษาแรงดึงให้คงที่
14. ตลับลูกปืนชุดขับเคลื่อนของเครื่องจักร: เพลาหลักใช้ตลับลูกปืน SKF จากสวีเดน ส่วนอื่นๆ ใช้ตลับลูกปืน NSK จากญี่ปุ่น
15. สายพานไทม์มิ่ง: นำเข้าจากสหรัฐอเมริกา
16. การใส่/ถอดล้อม้วนสาย: ยกขึ้น-ลงด้วยมือ ไม่มีชุดลิฟต์ยก
17. การหล่อลื่นเพลาหลัก: หล่อลื่นด้วยจาระบี
18. ดัชนีเสียงรบกวน: น้อยกว่า 75dB
19. ขนาดเครื่อง (มม.): 2000 ย × 960 ก × 1100 ส
20. น้ำหนัก: 1200 กก.

ประสิทธิภาพเชิงกลของเครื่องตีเกลียวสายทองแดง

1. โครงสร้างตัวเครื่อง:

1) วัสดุ: เหล็กกล้าคาร์บอนต่ำเชื่อมประกอบเข้าด้วยกัน
2) โครงสร้าง: ตัวเครื่องผ่านกระบวนการอบอ่อน (Annealing) และการบ่มปรับสภาพ (Aging) เพื่อขจัดความเค้นภายใน จากนั้นคว้านขึ้นรูปด้วยเครื่องคว้านที่มีความแม่นยำสูง

2. ส่วนทางเข้าสายตีเกลียว:

1) ตำแหน่งทางเข้าสาย: เมื่อหันหน้าเข้าหาประตูด้านหน้า จะอยู่ทางด้านขวาของเครื่อง (สามารถปรับแต่งเปลี่ยนไปอยู่ด้านซ้ายได้ตามความต้องการของลูกค้า)
2) รูปแบบทางเข้าสาย: จากชุดจ่ายสายผ่านพื้นที่ตรวจจับสายขาด ไปยังแผงแบ่งสายรวมก่อน (รูกระจายตัวแบบ 1 + 6 + 12 + ...) ผ่านแม่พิมพ์กดอัดตัวที่หนึ่ง จากนั้นผ่านแม่พิมพ์กดอัดตัวที่สอง หลังจากนั้นจึงเข้าสู่เพลาหลักด้านขวาภายในล้อนำสาย จากส่วนโค้งอะลูมิเนียมที่มีวงแหวนเซรามิกเข้าสู่เพลาหลักด้านซ้ายภายในล้อนำสาย แล้วผ่านล้อนำมุมตรงกลางไปยังล้อลากนำ และสุดท้ายไปยังล้อนำของชุดเรียงสายเพื่อทำการเรียงสาย (ดูแผนภาพรูปแบบทางเข้าสายตีเกลียว)

3. เพลาหลัก:

1) วัสดุ: เหล็กกล้าตีขึ้นรูป 40Cr ผ่านการชุบแข็งและคืนไฟ (Quenching and Tempering)
2) ความแม่นยำ: เส้นผ่านศูนย์กลางผิวนอกของแกนเพลาและหน้าสัมผัสปลายตลับลูกปืนผ่านการเจียระไน เพื่อรับประกันความร่วมศูนย์และความตั้งฉากกับแกน
3) ความสมดุลแบบไดนามิก: มาตรฐาน G2.5 (ผลต่างน้ำหนัก 0.03 กรัม)

4. แผ่นอะลูมิเนียม:

1) วัสดุ: ZL104
2) ความแม่นยำ: หน้าสัมผัสปลายทั้งหมดถูกกำหนดตำแหน่งสัมพันธ์กับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3) ความสมดุลแบบไดนามิก: ความแม่นยำระดับ G2.5 (ผลต่างน้ำหนัก 0.03 กรัม)

5. โบว์ (Bow)

1) วัสดุ: เหล็ก SK5 นำเข้าจากประเทศญี่ปุ่น
2) รูปทรง: รูปทรงพิเศษเพื่อลดแรงต้านลม
3) ค่าพิกัดความเผื่อของน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่

6. ส่วนระบบส่งกำลัง: ขับเคลื่อนด้วยสายพานไทม์มิ่งนำเข้า ให้ระยะการเรียงสายที่แม่นยำ

7. ล้อป้อนสายเข้า:

1) วัสดุ: เหล็กเบอร์ #45 ผ่านกรรมวิธีทางความร้อน HRC30-40
2) ชุบฮาร์ดโครมบนพื้นผิว ทนทานต่อการสึกหรอ

8. เสื้อเพลาหลัก:

1) วัสดุ: เหล็กหล่อเหนียว QT42-10
2) กระบวนการผลิต: กลึงขึ้นรูปด้วยเครื่องจักร CNC
3) ความแม่นยำ: ขึ้นรูปปลายรูในขั้นตอนเดียว เพื่อรับประกันความร่วมศูนย์


9. ขนาดล้อม้วนสาย (Spool):


(สามารถปรับแต่งได้)

10. กำลังขับเคลื่อนไดนามิก: 1KW

11. กำลังติดตั้งรวม: 2.2KW
