รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องพันสายไฟ | ช่วงเส้นผ่านศูนย์กลางของเส้นใยโมโน: | มั่นคง |
|---|---|---|---|
| ช่วงเส้นผ่านศูนย์กลางลวดบิด: | φ0.075~ φ0.24mm | พื้นที่หน้าตัดควั่น: | 4.0.0034~ 0.035mm² |
| ข้อกำหนดของสปูล: | φ200mm × 31mm × φ135mm | ความเร็วสูงสุด: | 3000RPM |
| Strand วางความยาว: | 0.8~ 4.0mm 14 คลาส | ข้อได้เปรียบ: | เป็นมิตรกับสิ่งแวดล้อม |
| ประเภทบิด: | พันเกลียว Twister | เส้นผ่านศูนย์กลางลวด: | 0.025-0.08มม |
| เส้นลวดบิดเกลียว: | 0.075-0.24มม | ขนาดสปูล: | 200x31x135มม |
| วางความยาว: | 0.8-4.0 มม. | มอเตอร์หลัก: | มอเตอร์ไฟฟ้ากระแสสลับ 2.2KW |
| การควบคุมความตึงเครียด: | คลัตช์แม่เหล็ก + PLC | คุณสมบัติ: | เป็นมิตรกับสิ่งแวดล้อม การหล่อลื่นด้วยเนย |
| เน้น: | เครื่องมัด,แวร์บันเชอร์,อุปกรณ์บิด |
||

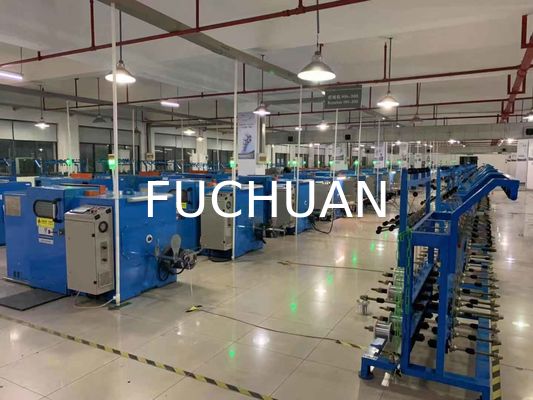

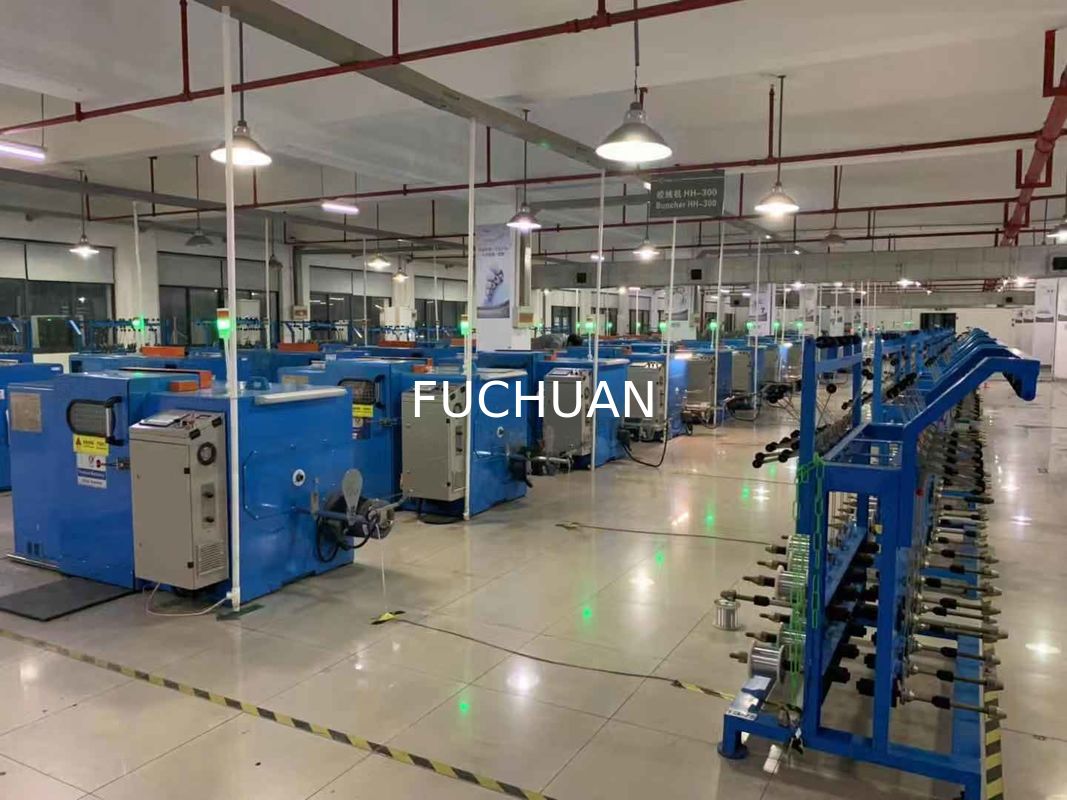

เครื่องตีเกลียวสายไฟที่เป็นมิตรต่อสิ่งแวดล้อม / เครื่องตีเกลียวสายไฟโครงสร้างรุ่นล่าสุด
จุดเด่นของเครื่องตีเกลียวสายไฟ:
1. การหล่อลื่นเพลาหลัก: การหล่อลื่นด้วยจาระบี (ข้อเสียของการหล่อลื่นด้วยน้ำมัน: อุณหภูมิของน้ำมันจะเพิ่มขึ้นระหว่างการทำงานด้วยความเร็วสูง และละอองน้ำมันจะรวมตัวเป็นหยดเกาะที่ผนัง ตกลงบนล้อเก็บสายและทำให้ตัวนำสกปรก เกิดฟองอากาศเมื่อทำการหุ้มฉนวน)
2. ระบบป้องกันความปลอดภัย: หากหน้าสัมผัสประตูไม่เข้าที่, หน้าสัมผัสชุดยกไม่เข้าที่, มีข้อผิดพลาดสายไฟขาดทั้งภายในและภายนอก จะแสดงบนหน้าจอสัมผัสพร้อมส่งเสียงเตือนอัตโนมัติหรือไม่สามารถเริ่มทำงานได้
3. การเปลี่ยนระยะตีเกลียว: ใช้งานง่าย เพียงเปลี่ยนล้อนำตามตารางระยะตีเกลียว
4. อุปกรณ์กด: ติดตั้งอุปกรณ์กดสองชุดเพื่อให้แน่ใจว่าตัวนำมีความกลมหลังจากการตีเกลียว เพื่อรักษาคุณลักษณะของผลิตภัณฑ์สายฉนวนผนังบาง และลดการสึกหรอของวัสดุฉนวนได้อย่างมีประสิทธิภาพ
5. วิธีการนับเมตร: การออกแบบในประเทศรุ่นล่าสุด พร้อมการนับเมตรที่เพลาหลัก ตีเกลียวด้วยเครื่องจักรเดียวกันตามข้อกำหนดของตัวนำ มีความคลาดเคลื่อนในการนับเมตรเพียงหนึ่งในหมื่น
ข้อมูลจำเพาะโดยละเอียดของเครื่องตีเกลียวสายไฟ:
| รายละเอียด | รุ่น | แหล่งกำเนิด |
| 1. มอเตอร์หลัก | 2.2KW-4P 380V 50Hz | |
| 2. อินเวอร์เตอร์ | 2.2KW | INOVANCE |
| 3. ตัวควบคุม PLC | 32MR | INOVANCE |
| 4. โมดูลขยาย PLC | VB-3A | INOVANCE |
| 5. หน้าจอสัมผัส | 7 นิ้ว RGB | WEINVIEW |
| 6. เบรกแม่เหล็กไฟฟ้า | 6KG | Tai Wan Weizheng |
| 7. คลัตช์แม่เหล็ก | 0.05KG | Japan OPC |
| 8. ตลับลูกปืนเพลาหลัก | 1 ชุด | SWEDEN SKF |
| ตลับลูกปืนอื่นๆ | 1 ชุด | JAPAN NSK |
| 9. สายพานไทม์มิ่ง | 1 ชุด | US GATES |
| 10. อุปกรณ์เรียงสาย | GP20 (แบบสองทิศทางพิเศษ) | SHANXI Tianxiang |
| 11. ตัวควบคุมความตึง | WLK-0.5A | TAIWAN |
| 12. โบว์ (Bow) | 1 ชุด | ญี่ปุ่น |
| 13. ตัวเครื่อง | 1 ชุด | ผลิตขึ้นรูปเอง |
| 14. เพลาหลัก | 2 ชิ้น | ผลิตขึ้นรูปเอง |
| 15. แผ่นอะลูมิเนียม | 2 ชิ้น | ผลิตขึ้นรูปเอง |
| 16. มู่เล่ย์ไทม์มิ่ง | 1 ชุด | Wu Xi |
| 17. เสื้อตลับลูกปืน | 1 ชุด | ผลิตขึ้นรูปเอง |
| 18. จานดิสก์ | 2 ชิ้น | ผลิตขึ้นรูปเอง |
| 19. เพลาส่งกำลัง | 1 ชิ้น | จ้างผลิตภายนอก |
| 20. ล้อนำ | 1 ชุด | ผลิตขึ้นรูปเอง ชุบผิวฮาร์ดโครม |
| 21. ล้อนำสายไฟ | 6 ชิ้น | ผลิตขึ้นรูปเอง ชุบผิวฮาร์ดโครม |
รายการชิ้นส่วนอะไหล่เครื่องตีเกลียวสายไฟ
| ลำดับ | รายละเอียด | รุ่น | จำนวน | หมายเหตุ |
| 1 | คู่มือการใช้งาน | 1 ชุด | ||
| 2 | แผนผังวงจรไฟฟ้า | 1 ชุด | ||
| 3 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น | ||
| 4 | ล้อนำเพลาหลัก | Φ46 (พร้อมตลับลูกปืน 696 ZZ) | 1 ชุด | |
| 5 | ล้อนำสายไฟ | Φ34 (ตลับลูกปืน 693AZZ) | 1 ชุด | |
| 6 | ห่วงในโบว์ | วงแหวนเซรามิกสองด้าน | 3 ชิ้น | |
| 7 | วงแหวนเซรามิกแผ่นแยกสาย | Φ4.0 | 3 ชิ้น | |
| 8 | ดายตีเกลียว | ไม่มี | ||
| 9-11 | สายพานไทม์มิ่ง | 5M-450*10 | 1 ชิ้น | |
| 12 | ปลอกด้านบนสปูล | สปูล Φ200 | 1 ชุด | |
| 13 | จาระบี SKF | LGMT2/1 | 1 ขวด | 1KG |
| 14 | กระบอกอัดจาระบี | 1 ชิ้น | ||
| 15 | เครื่องมือ | 1 ชุด |
ประสิทธิภาพเชิงกลของเครื่องตีเกลียวสายไฟ
1. โครงสร้างตัวเครื่อง:
1) วัสดุ: เชื่อมประกอบจากเหล็กกล้าคาร์บอนต่ำ
2) โครงสร้าง: ตัวเครื่องผ่านการอบอ่อน (Annealing) และการบ่ม (Aging) เพื่อขจัดความเค้นภายใน จากนั้นคว้านขึ้นรูปด้วยเครื่องคว้านที่มีความแม่นยำสูง
2. ส่วนทางเข้าสายตีเกลียว:
1) ตำแหน่งทางเข้าสายตีเกลียว: หันหน้าเข้าหาประตูด้านหน้า จะอยู่ทางด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าเพื่อเปลี่ยนไปไว้ด้านซ้ายได้)
2) รูปแบบทางเข้าสายตีเกลียว: จากอุปกรณ์จ่ายสายผ่านพื้นที่ตรวจจับสายขาด อันดับแรกไปยังแผ่นแยกสายรวม (รูกระจายสายแบบ 1 + 6 + 12 + ...), ผ่านแม่พิมพ์กดชุดแรก จากนั้นผ่านแม่พิมพ์กดชุดที่สอง หลังจากนั้นจึงเข้าสู่เพลาหลักด้านขวาภายในล้อนำสายไฟ จากส่วนโค้งอะลูมิเนียมที่มีวงแหวนเซรามิกแล้วเข้าสู่เพลาหลักด้านซ้ายภายในล้อนำสายไฟ จากนั้นผ่านล้อนำมุมตรงกลางไปยังล้อนำ และสุดท้ายไปยังล้อนำของชุดจัดแนวเพื่อทำการเรียงสาย (ดูแผนภาพรูปแบบทางเข้าสายตีเกลียว)
3. เพลาหลัก:
1) วัสดุ: เหล็กขึ้นรูป 40Cr หลังผ่านการชุบแข็งและอบคืนตัว (Quenching & Tempering)
2) ความแม่นยำ: เส้นผ่านศูนย์กลางผิวด้านนอกแกนเพลาและหน้าสัมผัสปลายตลับลูกปืนได้รับการเจียระไนเพื่อให้แน่ใจเรื่องจุดศูนย์กลางร่วมและความตั้งฉากกับแกน
3) ความสมดุลแบบไดนามิก: มาตรฐาน G2.5 (ผลต่างของน้ำหนัก 0.03 กรัม)
4. แผ่นอะลูมิเนียม:
1) วัสดุ: ZL104
2) ความแม่นยำ: หน้าสัมผัสปลายทั้งหมดอยู่ในตำแหน่งที่สอดคล้องกับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3) ความสมดุลแบบไดนามิก: ความแม่นยำระดับ G2.5 (ผลต่างของน้ำหนัก 0.03 กรัม)
5. เสื้อเพลาหลัก:
1) วัสดุ: เหล็กหล่อเหนียว QT42-10
2) การแปรรูป: ขึ้นรูปด้วยเครื่องจักร CNC
3) ความแม่นยำ: ขึ้นรูปปลายรูแปรรูปในขั้นตอนเดียว เพื่อให้แน่ใจว่าได้จุดศูนย์กลางร่วม
6. ระบบหล่อลื่นตลับลูกปืนเพลาหลัก:
1) วิธีการหล่อลื่น: การหล่อลื่นด้วยจาระบี
2) รุ่นจาระบี: LGMT2
3) วิธีการซีล: แหวนกันน้ำมันเชิงกล รักษาความสะอาดภายในตัวเครื่อง
7. ชุดม้วนเก็บ: การควบคุมความตึงในการดึง: ควบคุมความตึงของเส้นผ่านคลัตช์แม่เหล็ก และปรับความตึงโดยอัตโนมัติด้วยตัวควบคุมโปรแกรม PLC เพื่อรักษาความตึงให้คงที่
8. การเรียงสาย: อุปกรณ์เรียงสายแบบสองทิศทางพิเศษ, ชนิดตลับลูกปืนแกนเพลาขนาด φ15 มม., สามารถปรับระยะตีเกลียวและระยะห่างได้อย่างแม่นยำ
12. ขนาดสปูล:
| เส้นผ่านศูนย์กลางภายนอก (φD) | รูยึด (φd) | ความยาวภายนอก (L1) | ความยาวภายใน (L2) | รูระบุตำแหน่ง | PCD |
| 200 | 31 | 135 | 110 | Φ14 | 59 |
(สามารถปรับแต่งได้ตามความต้องการ)
