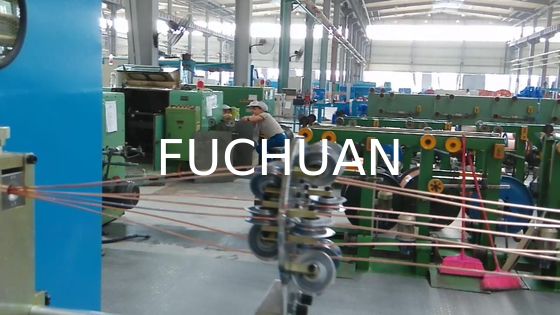

เครื่องตัดสายทองแดงอลูมิเนียม อุปกรณ์เบรกไฟฟ้าแม่เหล็กอัตโนมัติ

รุ่นอุปกรณ์

FC-1600B

บิดการใช้งาน

มันถูกนำไปใช้กับการบิดของสายทองแดงเปลือยเจ็ดชิ้น, สายดีบุก, สายหุ้มเงิน, สายเคลือบและการบิดคู่สำหรับสายแกน

สายเดี่ยว dia (มม.)

φ0.50-φ2.52

พื้นที่ส่วน stranding ( mm²)

16.0-95

แกนลวดสายไฟเดี่ยวเส้นผ่าศูนย์กลาง

φ3.0-φ10.0

แกนลวด stranding ด้านนอกขนาดเส้นผ่าศูนย์กลาง

φ8.0-φ20.0

ทางลาด (mm)

80-350 (12zones)

ทิศทางของการนอน

ตัวเลือกสำหรับขวาหรือซ้าย

ใช้กระสวยขนาดเส้นผ่าศูนย์กลางด้านนอก * ความกว้างด้านนอก *

φ1600 * * * * * * * * φ80 1180

ความเร็วการหมุนสูงสุด

600 (1200twist)

กำลังมอเตอร์หลัก

30KW

พลังงานอินเวอร์เตอร์

30KW

วิธีควบคุมความตึง

หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็กมันอาจช่วยให้มั่นใจว่าแรงดึงคงที่จากกระสวยว่างเปล่าไปจนถึงกระสวยเต็ม

คลัตช์ผงแม่เหล็ก

40kgf

การป้องกัน

เครื่องจะเบรกโดยอัตโนมัติเมื่อลวดด้านในและด้านนอกเสียเครื่องจะหยุดทำงานโดยอัตโนมัติเมื่อถึงระยะเวลาที่กำหนดไว้ล่วงหน้า

โหมดเบรก

เบรกแม่เหล็กไฟฟ้า

วิธีการสำรวจเส้นทาง

ชุดขับเคลื่อนแหวนแบบหมุน, สนามที่คดเคี้ยวและความกว้างสามารถปรับได้

โหมดการทำงาน

การทำงานของหน้าจอสัมผัส

ขนาด (มิลลิเมตร)

5000L * * * * * * * * 3000W 3000H
