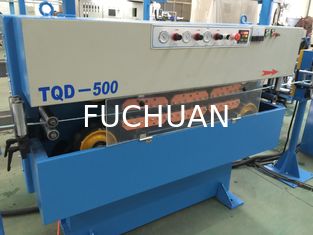

เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC

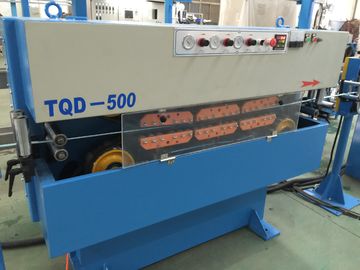

เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC
เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC

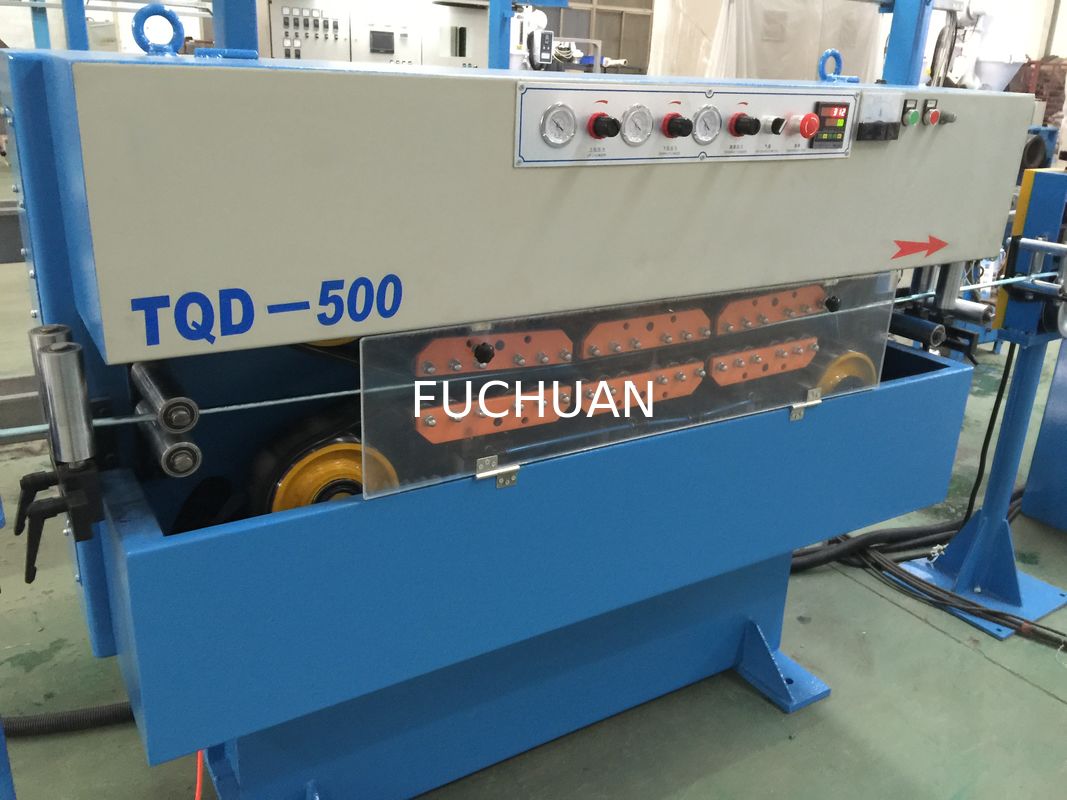

ภาพใหญ่ :  เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC

รายละเอียดสินค้า:
สถานที่กำเนิด: มณฑลเจียงซูประเทศจีน
ชื่อแบรนด์: Fuchuan
ได้รับการรับรอง: ISO9001:2008
หมายเลขรุ่น: FC-800B
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: negotiable
รายละเอียดการบรรจุ: บรรจุปกติ
เวลาการส่งมอบ: 45days
เงื่อนไขการชำระเงิน: T/T, L/C
สามารถในการผลิต: 500 ชุดในหนึ่งปี

เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC

ลักษณะ
สี: ท้องฟ้าสีคราม ชื่อ: เครื่องรีดลวด
ลักษณะการทำงาน: เสียงเบา แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.): Φ1.0 ~ 4.0
แกนลวด stranding ด้านนอก dia (มม.): Φ2.0 ~ 8.0 ตัวควบคุม: จำกัด(มหาชน)หน้าจอสัมผัสควบคุม
เน้น:

เครื่องรีดลวด

,

เครื่องรัดสายไฟ

เครื่องอัดรีดสายสัญญาณรบกวนต่ำพร้อมระบบควบคุมหน้าจอสัมผัส PLC

เครื่องทำลวดรีด:

  • การควบคุมแรงตึงอัตโนมัติ: เมื่อทำการรัดม้วนล้อจะหมุนจากที่ว่างจนเต็มจะต้องเพิ่มความตึง (ด้วยหน้าจอสัมผัสฟรีตั้งค่าข้อมูล) เครื่องสามารถปรับแรงตึงได้อย่างราบรื่นโดยอัตโนมัติ บรรลุความตึงเครียดการตั้งค่าเวลาจริงในขณะที่ทำงาน
  • ระบบ Over-line: โครงสร้างล่าสุดสายจากแกนหมุนโดยตรงไปยังล้อนำทางไปยังเข็มขัดโบว์โบว์ (พร้อม) การออกแบบร่องครึ่งวงกลมที่ไม่ซ้ำกันกับโบว์ด้วยโบว์ที่มีวงแหวนวงแหวนลายครึ่งวงกลมเพื่อหลีกเลี่ยงการ การดำเนินงานความเร็วเนื่องจากความต้านทานลมที่เกิดจากรอยขีดข่วน stranding กระโดดปรากฏการณ์หุ้น
  • การหล่อลื่นแกนหมุน: การหล่อลื่นเนย (น้ำมันหล่อลื่นมีข้อบกพร่อง: อุณหภูมิของน้ำมันเพิ่มขึ้นในขณะที่การทำงานความเร็วสูงและละอองน้ำมันจะพุ่งไปที่เม็ดบีดบนผนังตกลงไปที่รอกและทำให้ตัวนำสกปรกทำให้เกิดฉนวนเมื่อนำฉนวน)
  • การป้องกันความปลอดภัย: หากหน้าสัมผัสประตูไม่ได้อยู่ในสถานที่หน้าสัมผัสลิฟท์ไม่ได้อยู่ในสถานที่ข้อผิดพลาดภายในและภายนอกลวดแสดงข้อผิดพลาดในหน้าจอสัมผัสในการเตือนภัยอัตโนมัติหรือไม่สามารถเริ่มทำงาน
  • แกนหมุนและþแผ่นดิสก์อลูมิเนียม arm แขนเสร็จสิ้น: หลังจากประมวลผลบาลานเซอร์แบบไดนามิกความเร็วสูง เสียงรบกวนน้อยกว่า dB

เครื่องพารามิเตอร์เครื่องรีดลวด

  • ทิศทางบิด: ทิศทางซ้ายและขวาสามารถเลือกโดยพลการดึงแถบสวิตช์เพื่อเปลี่ยนทิศทางใช้งานง่าย
  • เบรก: เบรกแม่เหล็กไฟฟ้าสามารถเบรกอัตโนมัติเมื่อขาดการเชื่อมต่อภายใน / ภายนอกและตั้งค่ามิเตอร์
  • การควบคุมความตึง: ความตึงของเกลียวคลัตช์แม่เหล็กควบคุมโดยโปรแกรมควบคุม PLC ปรับความตึงโดยอัตโนมัติ
  • ตลับลูกปืนขับเคลื่อนเครื่องจักร: ตลับลูกปืน NSK ของญี่ปุ่น
  • สายพานราวลิ้น: นำเข้าจากสหรัฐอเมริกา
  • การยกแกน: ¨ยกแบบแมนนวล¨ยกไฟฟ้า
  • การหล่อลื่นแกนหมุน: การหล่อลื่นเนย
  • ภาพวาด: RAL5015 สีฟ้าอ่อน (สามารถปรับแต่งตามความต้องการของลูกค้า)
  • การบรรจุ: บรรจุภัณฑ์ที่เรียบง่ายกันน้ำ
  • ทิศทาง: เครื่องซ้ายมือคือหันหน้าไปทางประตูด้านหน้าจ่ายด้านขวา (สามารถปรับแต่งตามความต้องการของลูกค้า)
  • ตัวถังและซีลประตู: ซีลพลาสติก
  • แกนแบริ่งซีล: แหวนกลน้ำมันรักษา
แบบจำลองอุปกรณ์ FC-500B FC-800B
การใช้งานบิด ใช้สำหรับการบิดของสายทองแดงเปลือยเจ็ดชิ้น, ลวดกระป๋อง, ลวดหุ้มแจ็คเก็ตสีเงินและสายเคลือบ), การบิดสองครั้งสำหรับสายไฟแกนกลาง
ลวดเดียว Dia (มม.) Φ0.08 ~ 0.45 Φ0.38 ~ 1.7
Stranding Section Area (mm²) 0.05 ~ 2.5 1.0 ~ 16

แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.)
Φ0.5 ~ 1.5 Φ1.0 ~ 4.0

แกนลวด stranding ด้านนอก dia (มม.)
Φ1.0 ~ 3.0 Φ2.0 ~ 8.0
ทางลาด (mm) 6.3-52.3 (24 คลาส) 23-147 (20 คลาส)
ทิศทางของเลย์ ตัวเลือกสำหรับขวาหรือซ้าย
กระสวย (มม.)
เส้นผ่าศูนย์กลางด้านนอก * ความกว้างด้านนอก
Φ500 * Φ56 * 375 Φ500 * Φ127 * 375 Φ800 * * * * * * * * φ80 600
ความเร็วในการหมุนสูงสุด (รอบต่อนาที) 3000RPM (6000TPM) 1600RPM (3200TPM)
กำลังมอเตอร์หลัก 5.5KW 15KW
พลังงานอินเวอร์เตอร์ 5.5KW 15KW

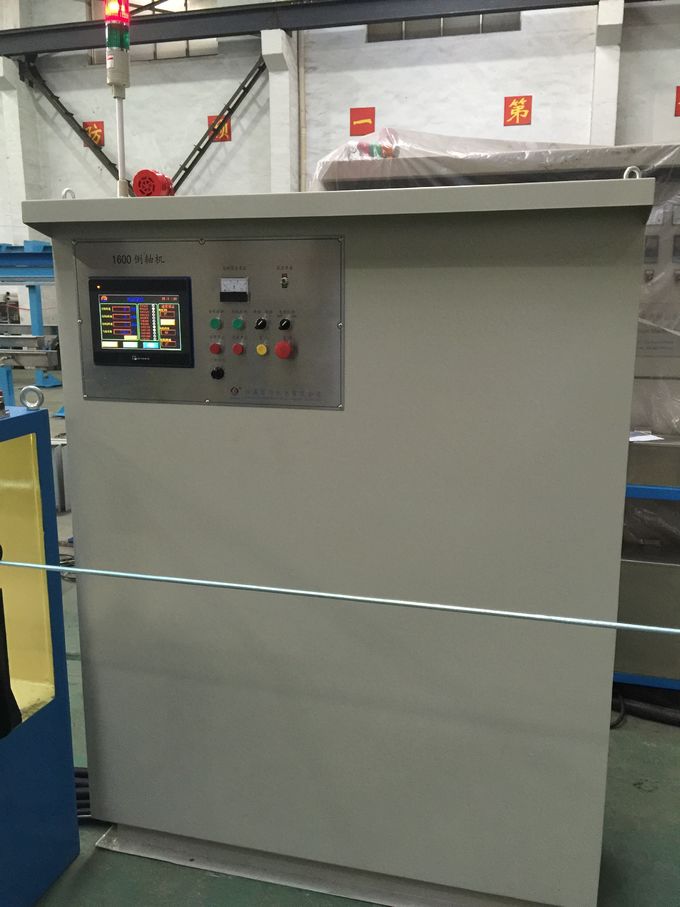

วิธีควบคุมความตึง หน้าจอระบบสัมผัส + PLC + คลัตช์ผงแม่เหล็กช่วยให้มั่นใจว่าแรงตึงคงที่จากกระสวยว่างถึงเต็ม
คลัตช์ผงแม่เหล็ก 1.2kgf 10kgf
การป้องกัน เบรกอัตโนมัติ / หยุดโดยอัตโนมัติ 1) ลวดด้านในและด้านนอกเสีย
2) ความยาวที่ตั้งไว้มาถึง
โหมดเบรก เบรกแม่เหล็กไฟฟ้า
วิธีการสำรวจเส้นทาง ลวดรีดพร้อมชุดขับแบบวงแหวน, สนามที่คดเคี้ยวและความกว้างสามารถปรับได้
โหมดการทำงาน การทำงานของหน้าจอสัมผัส

ขนาด (มิลลิเมตร)
2680L * * * * * * * * 1250W 1500H 4600L * * * * * * * * 2000W 2000H

สมรรถนะเชิงกล

  • โครงสร้างของร่างกาย:

1. วัสดุ: เหล็กคาร์บอนต่ำเชื่อมเข้าด้วยกัน

2. โครงสร้าง: ร่างกายโดยการอบและอายุเพื่อขจัดความเครียดภายในและจากนั้นน่าเบื่อโดยเครื่องน่าเบื่อแม่นยำเพื่อการขึ้นรูป

  • ส่วนการทำรายการ:

1. ตำแหน่งรายการ: หันหน้าไปทางประตูด้านหน้าทางด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าเพื่อเปลี่ยนเป็นด้านซ้าย)

2.Bunching Entry Mode: จากอุปกรณ์การจ่ายเงินผ่านการตรวจจับการตัดการเชื่อมต่อครั้งแรกที่คณะกรรมการสายย่อยทั้งหมด (ย่อยหลุมโดย 1 +6 +12 + การกระจาย ... ) ผ่านแม่พิมพ์แรงดันแรกแล้ว แม่พิมพ์แรงดันที่สองหลังจากเข้าสู่แกนหมุนด้านขวาภายในล้อลวด จากซุ้มอลูมิเนียมที่มีวงแหวนพอร์ซเลนจากนั้นเข้าสู่แกนหมุนด้านซ้ายภายในวงล้อลวดแล้วนำล้อนำทางมุมกลางไปยังล้อนำสุดท้ายไปที่ล้อนำทางของผู้จัดตำแหน่งไปจนถึงการวางสายเคเบิล (ดูแผนผังรายการลวดมัด)

  • Spindle:

1. วัสดุ: 40Cr เหล็กปลอมหลังจากดับและแบ่งเบาบรรเทารักษา

2. ความถูกต้อง: แกนเส้นผ่าศูนย์กลางด้านนอกของแกนเพลาหน้าและปลายแบริ่งเป็นพื้นเพื่อให้แน่ใจว่ามีศูนย์กลางและแนวดิ่งกับแกน

3. สมดุลแบบไดนามิก: มาตรฐานของ G2.5 (0.03 กรัมของน้ำหนักที่แตกต่าง)

  • uminum แผ่นอลูมิเนียม / ¨แขนหมุน

1. วัสดุ: ¨ ZL104 / ¨45 # เหล็ก

2. ความถูกต้อง: ทุกใบหน้าที่สิ้นสุดอยู่ในตำแหน่งที่สัมพันธ์กับหลุมค้นหา (น้อยกว่า 0.03 กรัม)

3. สมดุลแบบไดนามิก: ความแม่นยำของ G2.5 (0.03 กรัมของน้ำหนักที่แตกต่างกัน)

  • คันธนู

1. วัสดุ: imported ญี่ปุ่นนำเข้า SK5 ¨นำเข้าใยแก้ว

2. รูปร่าง: ลักษณะพิเศษลดความต้านทานลม

3. ความอดทนน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่

  • ส่วนการส่ง: กับไดรฟ์สายพานนำเข้าแบบซิงโครนัส
  • ล้อลวดเข้า:

1. วัสดุ: # 45 เหล็กสำเร็จรูปด้วยการรักษาความร้อน HRC30-40

2. ชุบโครเมี่ยมอย่างหนักบนพื้นผิวไม่ใช่เรื่องง่ายที่จะสวมใส่

  • ที่อยู่อาศัยแกน:

1. วัสดุ: เหล็กดัด QT42-10

2. การประมวลผล: เครื่องมือเครื่อง CNC

3. ความถูกต้อง: การประมวลผลหนึ่งหลุม end การปั้นเพื่อให้แน่ใจว่า concentricity

  • ระบบหล่อลื่นแบริ่งแกนหมุน:

1. วิธีการหล่อลื่น: การหล่อลื่นเนย

2. รุ่นขัดข้อง: LGMT2

3. วิธีการปิดผนึก: น้ำมันกลรักษาแหวนให้เครื่องทำความสะอาดภายใน

  • ใช้เวลาถึง: การควบคุมแรงดึงผ่านเกลียวควบคุมความตึงของเกลียวแม่เหล็กโดยโปรแกรมควบคุม PLC จะปรับความตึงโดยอัตโนมัติ
  • การวางสายเคเบิล: อุปกรณ์วางสายเคเบิลแบบสองทางพิเศษ, มม. ชนิดตลับลูกปืนก้านแสงสามารถปรับความยาวและระยะห่างได้
