รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องบิดลวดทองแดง | ลวดเดียว Dia (มม.): | Φ0.3 ~ 2.14 |
|---|---|---|---|
| Stranding Section Area (mm²): | 6.0 ~ 25.0 | แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.): | Φ2.0 ~ 4.0 |
| แกนลวด stranding ด้านนอก dia (มม.): | Φ4.0 ~ 10.0 | การควบคุม: | หน้าจอสัมผัส |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.3-2.14มม |
| พื้นที่ควั่น: | 6.0-25.0mm2 | ความเร็วสูงสุด: | 1,000 รอบต่อนาที (2,000 บิด) |
| มอเตอร์หลัก: | 18.5kw | ||
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

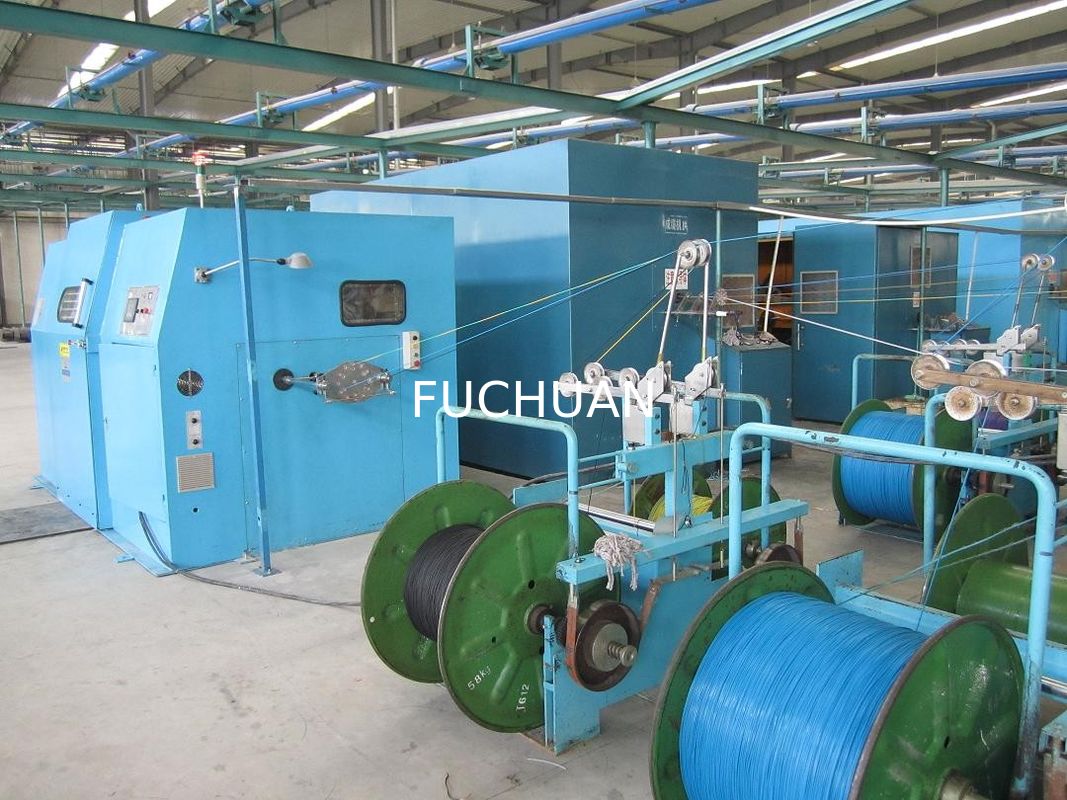

อินเตอร์เฟซจอสัมผัส เครื่องบิดสายทองแดง เครื่องบิดสายเคเบิล
เครื่องบิดสายทองแดง คุณสมบัติ:
การใช้งานของเครื่องบิดสายทองแดง
คอร์ททวิสเตอร์และสายนํา เช่น สายเปล่า สายกระป๋อง สายนิเคิล สายเคลือบเงิน สายเอเนมอล์ด สายแอลูมิเนียมเคลือบทองแดง สายเหล็กเหล็กเหล็กเหล็กเหล็ก และอื่นๆ1 + 6 สามารถแทนการบิดด้วยการติด
รายละเอียดของเครื่องบิดสายทองแดง
ปริมาตรของเครื่องบิดสายทองแดง
| รุ่นอุปกรณ์ | FC-1000B | FC-1600B |
| การใช้บิดเบือน | ใช้สําหรับการบิดบนเจ็ดชิ้นของสายทองแดงเปลือย, สายกระป๋อง, สายเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล | |
| กว้างเส้นเดียว ((mm) | Φ0.3 ⭐2.14 | Φ0.5 ∆2.52 |
| พื้นที่ส่วนผ่าตัด ((mm2) | 60.0250 | 100.0500 |
| กลมแกน กลมเดี่ยว | Φ2.0?? 4.0 | Φ3.0?? 6.0 |
| ขนาดของเส้นใยกลาง | Φ4.0100 | Φ6.0150 |
| ความสูง ((มม) | 35-149 ((20) | 60-260 ((20) |
| ทิศทางของ Lay | ไม่ต้องเลือกสําหรับขวาหรือซ้าย | |
| รับ Bobbin ((มม)) กว้างด้านนอกของหลุม |
Φ1000*Φ80*750 | Φ1600*Φ80*1180 |
| ความเร็วหมุนสูงสุด ((rpm) | 1000 ((2000) | 600 ((1200) |
| พลังงานเครื่องยนต์หลัก | 18.5KW | 30KW |
| พลังงานของอินเวอร์เตอร์ | 18.5KW | 30KW |
| วิธีควบคุมความเครียด | จอสัมผัส + PLC + แม็กเนติกปู๊ดบลัคคลัค รับประกันความตึงเครียดคงที่จากว่างไป bobbin เต็ม | |
| เครื่องจับปูนแม่เหล็ก | 20 กิโลกรัม | 40 กิโลกรัม |
| การคุ้มครอง | เบรก / หยุดอัตโนมัติ 1) สายไฟภายในและภายนอกแตก 2) ความยาวที่กําหนดไว้ก่อน | |
| รูปแบบเบรก | เบรกไฟฟ้าแม่เหล็ก | |
| วิธีการเดิน | สายม้วนที่มีหน่วยขับเคลื่อนวงแหวน, ความยาวและความกว้างของการล่อสามารถปรับได้ | |
| โหมดยก | การยกไฟฟ้าการควบคุมแท่ง | |
| รูปแบบการทํางาน | การทํางานของจอสัมผัส | |
| ขนาด ((mm) | 4000L*2200W*2100H | 5000L*3000W*3000H |
เครื่องบิดสายทองแดง ผลงานทางกล
1วัสดุ: เหล็กคาร์บอนต่ํา welded กัน
2โครงสร้าง: ร่างโดยการผสมผสานและการเก่า เพื่อกําจัดความเครียดภายใน
1.Bunching ตําแหน่งเข้า: มองหน้าประตูหน้า, ในด้านขวาของเครื่อง (สามารถปรับเปลี่ยนตามความต้องการของลูกค้าเพื่อเปลี่ยนไปทางด้านซ้าย)
2.Bunching Entry Mode: จากอุปกรณ์การจ่ายผ่านพื้นที่ตรวจจับการตัดต่อ, ก่อนหน้านี้ยังบอร์ด subline ทั้งหมด ( sub-hole โดย 1 + 6 + 12 +... การกระจาย) ผ่านหม้อกั้นความดันแรก,จากนั้นเป็นแบบกั้นความดันที่สองจากโบกอลูมิเนียมที่มีวงแหวนโปรเซลิน แล้วเข้าไปในสปินด์ซ้ายภายในวงล้อนําสายและจากนั้นผ่านมุมกลาง วงล้อนําไปยังวงล้อนํา, ปลายของล้อนําของ aligner เพื่อวางเคเบิล (ดูแผนภูมิรูปแบบการเข้าสาย)
1วัสดุ: เหล็ก 40Cr การสลักหลังจากการรักษาการดับและการปรับปรุง
2ความแม่นยํา: กว้างหน้าภายนอกของแกนแกนและหน้าปลายหางถูกบดเพื่อให้แน่ใจว่ามีสัดส่วนและตั้งตรงกับแกน
3.ความสมดุลแบบไดนามิก: มาตรฐานของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
1วัสดุ: ̈ZL104 / ̈45# เหล็ก
2.ความแม่นยํา: หน้าปลายทั้งหมดถูกวางตั้งเทียบกับรูที่ตั้ง (ต่ํากว่า 0.03 กรัม)
3.Dynamic balance: ความแม่นยําของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
1วัสดุ: ̈ ญี่ปุ่นนําเข้า SK5 ̈ นําเข้าไฟเบอร์กลาส
2รูปทรง: ลักษณะพิเศษ ลดแรงต่อต้านลม
3ความอ่อนแอของน้ําหนัก: ต่ํากว่า 0.03 กรัมต่อคู่
1วัสดุ: # 45 เหล็กสําเร็จรูปด้วยการรักษาความร้อน HRC30-40.
2โครมแข็งเคลือบบนพื้นผิว ไม่ง่ายสําหรับการสวม
1วัสดุ: เหล็กดักติล QT42-10.
2การแปรรูป: เครื่องมือ CNC
3ความแม่นยํา: การพิมพ์ปลายหลุมแปรรูปหนึ่ง เพื่อให้มั่นใจในความเหมาะสม
1.วิธีการหล่อลื่น: การหล่อลื่นเนย
2. butter รุ่น: LGMT2
3วิธีการปิด: แหวนยึดน้ํามันกลไก, ให้เครื่องสะอาดภายใน
| ไม่ ไม่ | คําอธิบาย | รุ่น | Qty | คําสังเกต |
| 1 | วงล้อนําหมุน | (มีหัก) | 1SET | |
| 2 | วงล้อนําสาย | (มีหัก) | 1SET | |
| 3 | ลุปในโบว์ | 3 ชิ้น | ||
| 4 | แหวนโปร์เซลเลนแผ่นแยก | Φ68 | 3 ชิ้น | |
| 5 | ตะกร้าที่ติด | ลูกค้าให้ | ||
| 6-9 | เข็มขัดเวลา | 1 ชิ้น | ||
| 10 | สปูล ท็อปแฮล | ตามภาพลวดของลูกค้า | 1SET | |
| 11 | นม SKF | LGMT2/1 |
1 ขวด |
1 กิโลกรัม |
| 12 | ปืนกรีส | 1 ชิ้น | ||
| 13 | เครื่องมือ | มีกุญแจสี่เหลี่ยมกุญแจเปิดกุญแจและอื่น ๆ | 1SET | |
| 14 | คําแนะนําการใช้งาน | 1SET | ||
| 15 | สัญลักษณ์ไฟฟ้า | 1SET | ||
| 16 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น |
รายละเอียดของเครื่องบิดสายทองแดง
