รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องมัดลวด | ลวดเดียว Dia (มม.): | Φ0.5 ~ 2.52 |
|---|---|---|---|
| Stranding Section Area (mm²): | 10.0 ~ 35.0 | แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.): | Φ3.0 ~ 6.0 |
| แกนลวด stranding ด้านนอก dia (มม.): | Φ6.0 ~ 12.0 | الأسلاك: | BVR และสาย RVV โลหะผสมอลูมิเนียม |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.52มม |
| พื้นที่ควั่น: | 10.0-35.0mm2 | ความเร็วสูงสุด: | 2,400 รอบต่อนาที (4800 บิด) |
| มอเตอร์หลัก: | 22กิโลวัตต์ | แอปพลิเคชัน: | สายอลูมิเนียมอัลลอยด์ BVR, RVV |
| คุณสมบัติ: | ขนาดที่เล็กลง | ||
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

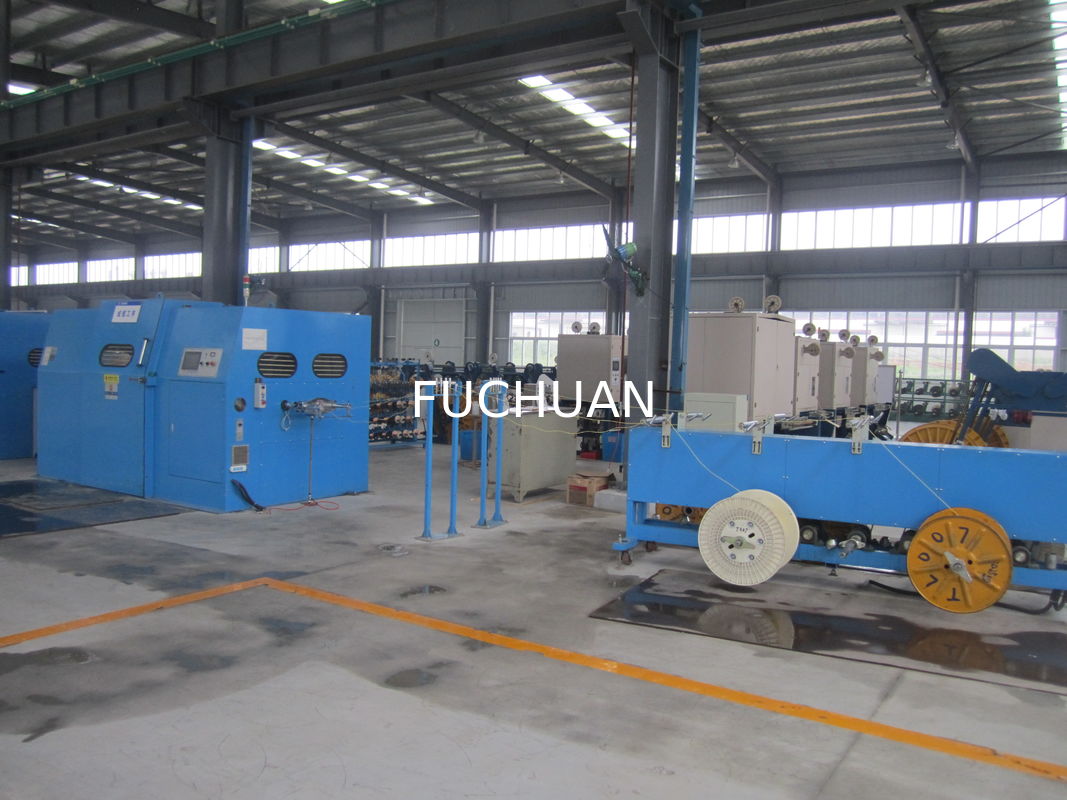

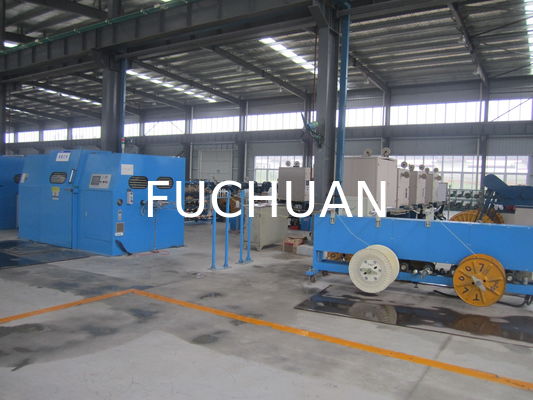

เครื่องตัดสายขนาดเล็กสําหรับ BVR และ RVV สายสกัดอลูมิเนียม
คุณสมบัติของเครื่องตัดสาย:
เครื่องตัดสาย สิ้นส่วนหลักของผลประกอบ
| รุ่นอุปกรณ์ | FC-1000B | FC-1250B | FC-1600B |
| การใช้บิดเบือน | ใช้สําหรับการบิดบนเจ็ดชิ้นของสายทองแดงเปลือย, สายกระป๋อง, สายเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล | ||
| กว้างเส้นเดียว ((mm) | Φ0.3 ⭐2.14 | Φ0.5 ∆2.52 | Φ0.5 ∆2.52 |
| พื้นที่ส่วนผ่าตัด ((mm2) | 60.0250 | 100.035 บาท0 | 100.0500 |
| กลมแกน กลมเดี่ยว | Φ2.0?? 4.0 | Φ3.0?? 6.0 | Φ3.0?? 6.0 |
| ขนาดของเส้นใยกลาง | Φ4.0100 | Φ6.0120 | Φ6.0150 |
| ความสูง ((มม) | 35-149 ((20) | 41-155 ((20) | 60-260 ((20) |
| ทิศทางของ Lay | ไม่ต้องเลือกสําหรับขวาหรือซ้าย | ||
| รับ Bobbin ((มม)) กว้างด้านนอกของหลุม |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| ความเร็วหมุนสูงสุด ((rpm) | 1000 ((2000) | 800(1600) | 600 ((1200) |
| พลังงานเครื่องยนต์หลัก | 18.5KW | 22KW | 30KW |
| พลังงานของอินเวอร์เตอร์ | 18.5KW | 22KW | 30KW |
| วิธีควบคุมความเครียด | จอสัมผัส + PLC + แม็กเนติกปู๊ดบลัคคลัค รับประกันความตึงเครียดคงที่จากว่างไป bobbin เต็ม | ||
| เครื่องจับปูนแม่เหล็ก | 20 กิโลกรัม | 20 กิโลกรัม | 40 กิโลกรัม |
| การคุ้มครอง | เบรก / หยุดอัตโนมัติ 1) สายไฟภายในและภายนอกแตก 2) ความยาวที่กําหนดไว้ก่อน | ||
| รูปแบบเบรก | เบรกไฟฟ้าแม่เหล็ก | ||
| วิธีการเดิน | สายม้วนที่มีหน่วยขับเคลื่อนวงแหวน, ความยาวและความกว้างของการล่อสามารถปรับได้ | ||
| โหมดยก | การยกไฟฟ้าการควบคุมแท่ง | ||
| รูปแบบการทํางาน | การทํางานของจอสัมผัส | ||
| ขนาด ((mm) | 4000L*2200W*2100H | 4500L*2600W*2500H | 5000L*3000W*3000H |
ผลงานทางกล
1วัสดุ: เหล็กคาร์บอนต่ํา welded กัน
2โครงสร้าง: ร่างโดยการผสมผสานและการเก่า เพื่อกําจัดความเครียดภายใน
1.Bunching ตําแหน่งเข้า: มองหน้าประตูหน้า, ในด้านขวาของเครื่อง (สามารถปรับเปลี่ยนตามความต้องการของลูกค้าเพื่อเปลี่ยนไปทางด้านซ้าย)
2.Bunching Entry Mode: จากอุปกรณ์การจ่ายผ่านพื้นที่ตรวจจับการตัดต่อ, ก่อนหน้านี้ยังบอร์ด subline ทั้งหมด ( sub-hole โดย 1 + 6 + 12 +... การกระจาย) ผ่านหม้อกั้นความดันแรก,จากนั้นเป็นแบบกั้นความดันที่สองจากโบกอลูมิเนียมที่มีวงแหวนโปรเซลิน แล้วเข้าไปในสปินด์ซ้ายภายในวงล้อนําสายและจากนั้นผ่านมุมกลาง วงล้อนําไปยังวงล้อนํา, ปลายของล้อนําของ aligner เพื่อวางเคเบิล (ดูแผนภูมิรูปแบบการเข้าสาย)
1วัสดุ: เหล็ก 40Cr การสลักหลังจากการรักษาการดับและการปรับปรุง
2ความแม่นยํา: กว้างหน้าภายนอกของแกนแกนและหน้าปลายหางถูกบดเพื่อให้แน่ใจว่ามีสัดส่วนและตั้งตรงกับแกน
3.ความสมดุลแบบไดนามิก: มาตรฐานของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
1วัสดุ: ̈ZL104 / ̈45# เหล็ก
2.ความแม่นยํา: หน้าปลายทั้งหมดถูกวางตั้งเทียบกับรูที่ตั้ง (ต่ํากว่า 0.03 กรัม)
3.Dynamic balance: ความแม่นยําของ G2.5 (0.03 กรัมของความแตกต่างของน้ําหนัก)
1วัสดุ: ̈ ญี่ปุ่นนําเข้า SK5 ̈ นําเข้าไฟเบอร์กลาส
2รูปทรง: ลักษณะพิเศษ ลดแรงต่อต้านลม
3ความอ่อนแอของน้ําหนัก: ต่ํากว่า 0.03 กรัมต่อคู่
1วัสดุ: # 45 เหล็กสําเร็จรูปด้วยการรักษาความร้อน HRC30-40.
2โครมแข็งเคลือบบนพื้นผิว ไม่ง่ายสําหรับการสวม
1วัสดุ: เหล็กดักติล QT42-10.
2การแปรรูป: เครื่องมือ CNC
3ความแม่นยํา: การพิมพ์ปลายหลุมแปรรูปหนึ่ง เพื่อให้มั่นใจในความเหมาะสม
1.วิธีการหล่อลื่น: การหล่อลื่นเนย
2. butter รุ่น: LGMT2
3วิธีการปิด: แหวนยึดน้ํามันกลไก, ให้เครื่องสะอาดภายใน
| คําอธิบาย | รุ่น | สาเหตุ |
| 1.เครื่องยนต์เจ้าบ้าน | ||
| 2อินเวอร์เตอร์ | นวัตกรรม | |
| 3โปรแกรม PLC | นวัตกรรม | |
| 4.PLC เอ็กซ์เพนเดอร์ | นวัตกรรม | |
| 5.touchscreen | เวินวิว | |
| 6. เบรกไฟฟ้าแม่เหล็ก | WREZUN | |
| 7- แม็กเนตคลัค | หางโซ่ | |
| 8.สปินด์เลเยอร์ | 1SET | สวีเดน SKF |
| อุปกรณ์อื่น ๆ | 1SET | ญี่ปุ่น NSK |
| 9.เข็มขัดเวลา | 1SET | US GATES |
| 10อุปกรณ์วางสายไฟฟ้า | ชานซี เทียนซียง | |
| 11̈ปั๊มไฮดรอลิกมือ | ไต้หวัน SHUNXIN | |
| ̈ปั๊มไฮดรอลิกไฟฟ้า | ||
| ̈สกรูไฟฟ้า + มอเตอร์ | ||
| 12- เครื่องควบคุมความเครียด | ไต้หวัน | |
| 13- บูว์ | 1SET | ̈ญี่ปุ่น SK5 / ̈ไฟเบอร์แก้ว |
| 14.ศพ | 1SET | การประมวลผลเอง |
| 15.สปินด์ | 2 ชิ้น | การประมวลผลเอง |
| 16.แผ่นอลูมิเนียม | 2 ชิ้น | การประมวลผลเอง |
| 17.เครื่องปั่นเวลา | 1SET | ชางไฮ เฟงเกะ |
| 18.กระเป๋าสะพาย | 1SET | การประมวลผลเอง |
| 19.ดิสก์ | 2 ชิ้น | การประมวลผลเอง |
| 20.แกนส่ง | 1 ชิ้น | การรับเหมาซับคอนทร็อกต์ |
| 21.ล้อนํา | 1SET | การประมวลผลด้วยตนเองด้วยการเคลือบโครมแข็ง |
| 22.วงล้อนําสาย | 6 ชิ้น | การประมวลผลด้วยตนเองด้วยการเคลือบโครมแข็ง |
| ไม่ ไม่ | คําอธิบาย | รุ่น | Qty | คําสังเกต |
| 1 | วงล้อนําหมุน | (มีหัก) | 1SET | |
| 2 | วงล้อนําสาย | (มีหัก) | 1SET | |
| 3 | ลุปในโบว์ | 3 ชิ้น | ||
| 4 | แหวนโปร์เซลเลนแผ่นแยก | Φ68 | 3 ชิ้น | |
| 5 | ตะกร้าที่ติด | ลูกค้าให้ | ||
| 6-9 | เข็มขัดเวลา | 1 ชิ้น | ||
| 10 | สปูล ท็อปแฮล | ตามภาพลวดของลูกค้า | 1SET | |
| 11 | นม SKF | LGMT2/1 |
1 ขวด |
1 กิโลกรัม |
| 12 | ปืนกรีส | 1 ชิ้น | ||
| 13 | เครื่องมือ | มีกุญแจสี่เหลี่ยมกุญแจเปิดกุญแจและอื่น ๆ | 1SET | |
| 14 | คําแนะนําการใช้งาน | 1SET | ||
| 15 | สัญลักษณ์ไฟฟ้า | 1SET | ||
| 16 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น |
