รายละเอียดสินค้า:
|
| สี: | ท้องฟ้าสีคราม | ลวดเดียว Dia (มม.): | Φ0.5 ~ 2.52 |
|---|---|---|---|
| Stranding Section Area (mm²): | 10.0 ~ 50.0 | แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.): | Φ3.0 ~ 6.0 |
| แกนลวด stranding ด้านนอก dia (มม.): | Φ6.0 ~ 15.0 | ทางลาด (mm): | 60-260 (20 คลาส) |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.52มม |
| พื้นที่ควั่น: | 10.0-50.0mm2 | ความเร็วสูงสุด: | 1500 รอบต่อนาที (3,000 รอบ) |
| มอเตอร์หลัก: | 30KW | พิมพ์: | อัตโนมัติ |
| แอปพลิเคชัน: | สายการอัดรีดสายเคเบิล | ||
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

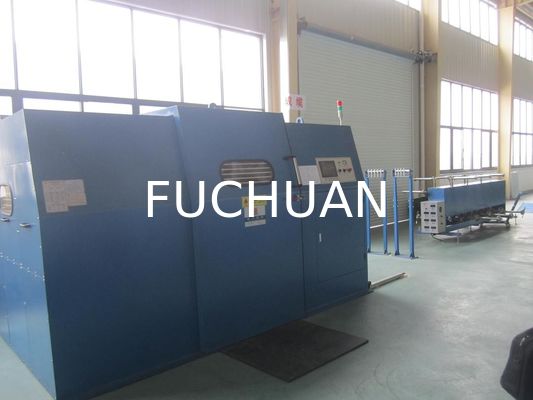

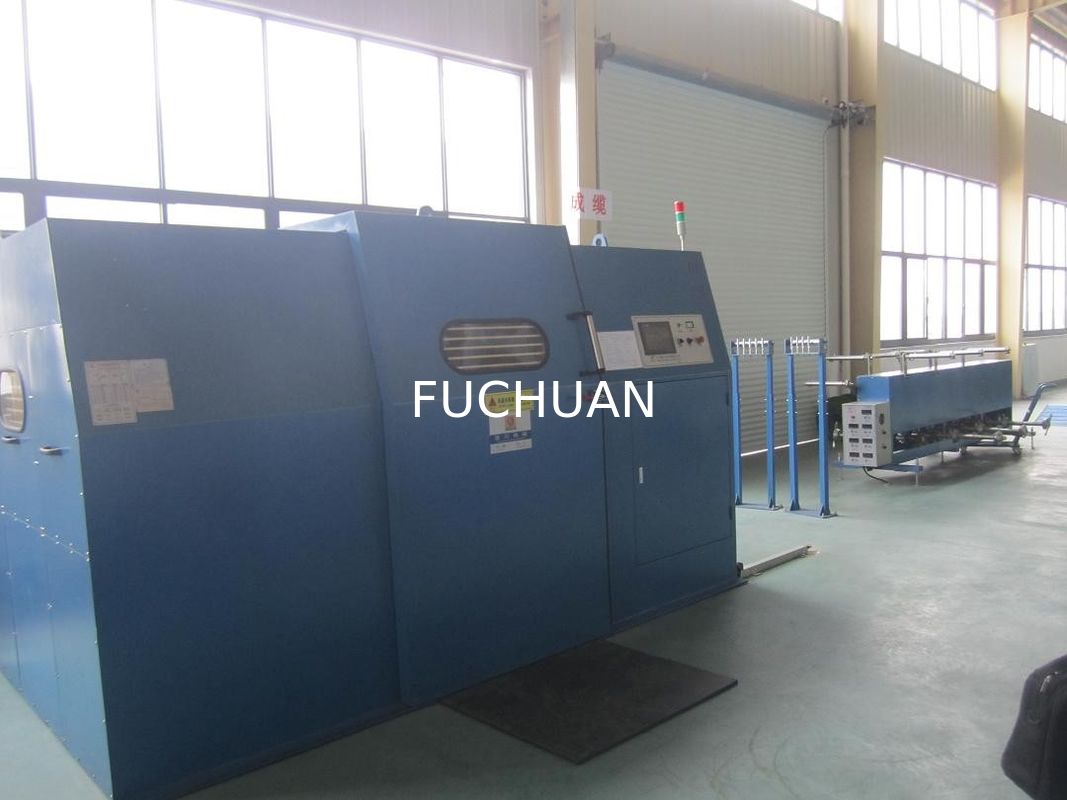

เครื่องพันเกลียวแบบบิดคู่ OEM ODM, เครื่องอัดรีดสายเคเบิลอัตโนมัติ
ข้อดีของเครื่องพันเกลียวแบบบิดคู่:
พารามิเตอร์เครื่องพันเกลียวแบบบิดคู่
| รุ่นอุปกรณ์ | FC-1000B | FC-1600B |
| การใช้งานการพันเกลียว | ใช้สำหรับการพันเกลียวของลวดทองแดงเปลือย ลวดเคลือบดีบุก ลวดอลูมิเนียมอัลลอยด์ ฯลฯ มากกว่าเจ็ดเส้น (BVR และ RVV) การพันเกลียวคู่สำหรับแกนลวด | |
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | Φ0.3~2.14 | Φ0.5~2.52 |
| พื้นที่หน้าตัดการตีเกลียว (มม.²) | 6.0~25.0 | 10.0~50.0 |
| เส้นผ่านศูนย์กลางลวดเดี่ยวแกน (มม.) | Φ2.0~4.0 | Φ3.0~6.0 |
| เส้นผ่านศูนย์กลางภายนอกแกนตีเกลียว (มม.) | Φ4.0~10.0 | Φ6.0~15.0 |
| พิตช์ (มม.) | 35-149(20) | 60-260(20) |
| ทิศทางการพันเกลียว | เลือกได้ซ้ายหรือขวา | |
| แกนรับ (มม.) เส้นผ่านศูนย์กลางภายนอก*รูใน*ความกว้างภายนอก |
Φ1000*Φ80*750 | Φ1600*Φ80*1180 |
| ความเร็วรอบสูงสุด (รอบต่อนาที) | 1000(2000) | 600(1200) |
| กำลังมอเตอร์หลัก | 18.5KW | 30KW |
| กำลังอินเวอร์เตอร์ | 18.5KW | 30KW |
| วิธีการควบคุมแรงดึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันแรงดึงคงที่ตั้งแต่แกนว่างเปล่าจนเต็ม | |
| คลัตช์ผงแม่เหล็ก | 20kgf | 40kgf |
| การป้องกัน | เบรก/หยุดอัตโนมัติ 1) ลวดภายในและภายนอกขาด 2) ถึงความยาวที่ตั้งไว้ล่วงหน้า | |
| โหมดเบรก | เบรกแม่เหล็กไฟฟ้า | |
| วิธีการเคลื่อนที่ | การม้วนลวดด้วยชุดขับวงแหวน ปรับระยะพิตช์และความกว้างในการม้วนได้ | |
| โหมดการยก | การควบคุมการยกด้วยก้านเคลื่อนที่ด้วยไฟฟ้า | |
| โหมดการทำงาน | การทำงานด้วยหน้าจอสัมผัส | |
| ขนาด (มม.) | 4000L*2200W*2100H | 5000L*3000W*3000H |
ประสิทธิภาพเชิงกล
1. วัสดุ: เหล็กคาร์บอนต่ำเชื่อมเข้าด้วยกัน
2. โครงสร้าง: ตัวเครื่องผ่านการอบอ่อนและบ่ม เพื่อขจัดความเค้นภายใน จากนั้นจึงเจาะด้วยเครื่องเจาะความแม่นยำเพื่อขึ้นรูปเป็นชิ้นเดียว
1. ตำแหน่งทางเข้าการพันเกลียว: หันหน้าเข้าหาประตูหน้า ด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าให้เปลี่ยนไปด้านซ้ายได้)
2. โหมดทางเข้าการพันเกลียว: จากอุปกรณ์จ่ายออกผ่านพื้นที่ตรวจจับการตัดการเชื่อมต่อ ก่อนไปยังแผ่นกระจายสายไฟทั้งหมด (รูย่อยตามการกระจาย 1 +6 +12 + ...), ผ่านแม่พิมพ์กดครั้งแรก จากนั้นแม่พิมพ์กดครั้งที่สอง หลังจากเข้าสู่แกนหมุนด้านขวาภายในล้อนำสายไฟ จากส่วนโค้งอลูมิเนียมพร้อมวงแหวนพอร์ซเลน จากนั้นเข้าสู่แกนหมุนด้านซ้ายภายในล้อนำสายไฟ จากนั้นผ่านล้อนำมุมกลางไปยังล้อนำ สุดท้ายไปยังล้อนำของเครื่องจัดแนวเพื่อวางสายเคเบิล (ดูแผนภาพรูปแบบทางเข้าการพันเกลียว)
1. วัสดุ: เหล็ก 40Cr ขึ้นรูปหลังจากการอบชุบแข็งและอบคืนตัว
2. ความแม่นยำ: เส้นผ่านศูนย์กลางภายนอกแกนเพลาและหน้าปลายแบริ่งถูกเจียระไนเพื่อให้แน่ใจว่ามีความศูนย์กลางและความตั้งฉากกับแกน
3. การถ่วงดุลแบบไดนามิก: มาตรฐาน G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
1. วัสดุ: ZL104 / เหล็ก 45#
2. ความแม่นยำ: หน้าปลายทั้งหมดถูกกำหนดตำแหน่งเทียบกับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3. การถ่วงดุลแบบไดนามิก: ความแม่นยำ G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
1. วัสดุ: SK5 นำเข้าจากญี่ปุ่น, ไฟเบอร์กลาสนำเข้า
2. รูปร่าง: รูปลักษณ์พิเศษ ลดแรงต้านลม
3. ความคลาดเคลื่อนของน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่
1. วัสดุ: เหล็ก #45 ผ่านการอบชุบด้วยความร้อน HRC30-40
2. เคลือบโครเมียมแข็งบนพื้นผิว ทนทานต่อการสึกหรอ
1. วัสดุ: เหล็กหล่อเหนียว QT42-10
2. การประมวลผล: เครื่องมือเครื่อง CNC
3. ความแม่นยำ: ขึ้นรูปรูเดียว เพื่อให้แน่ใจว่ามีความศูนย์กลาง
1. วิธีการหล่อลื่น: การหล่อลื่นด้วยจาระบี
2. รุ่นจาระบี: LGMT2
3. วิธีการซีล: แหวนกันน้ำมันแบบกลไก รักษาความสะอาดภายในเครื่อง
| เลขที่ | คำอธิบาย | รุ่น | จำนวน | หมายเหตุ |
| 1 | ล้อนำแกนหมุน | (พร้อมแบริ่ง) | 1 ชุด | |
| 2 | ล้อนำสายไฟ | (พร้อมแบริ่ง) | 1 ชุด | |
| 3 | ห่วงในคันธนู | 3 ชิ้น | ||
| 4 | วงแหวนพอร์ซเลนแผ่นแยก | Φ6.8 | 3 ชิ้น | |
| 5 | ดายตีเกลียว | ลูกค้าจัดหา | ||
| 6-9 | สายพานไทม์มิ่ง | 1 ชิ้น | ||
| 10 | ปลอกแกนหมุนด้านบน | ตามแบบรีลของลูกค้า | 1 ชุด | |
| 11 | จาระบี SKF | LGMT2/1 |
1 ขวด |
1 กก. |
| 12 | ปืนอัดจาระบี | 1 ชิ้น | ||
| 13 | เครื่องมือ | พร้อมประแจหกเหลี่ยม ประแจปากตาย และอื่นๆ | 1 ชุด | |
| 14 | คู่มือการใช้งาน | 1 ชุด | ||
| 15 | แผนภาพไฟฟ้า | 1 ชุด | ||
| 16 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น |
