รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องบิดสายเคเบิล | ลักษณะการทำงาน: | อัตโนมัติ |
|---|---|---|---|
| Stranding Section Area (mm²): | 10.0 ~ 35.0 | แกนลวดลวดเดียวเส้นผ่าศูนย์กลาง (มม.): | Φ3.0 ~ 6.0 |
| แกนลวด stranding ด้านนอก dia (มม.): | Φ6.0 ~ 12.0 | ทางลาด (mm): | 41-155 (20 คลาส) |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.52มม |
| พื้นที่ควั่น: | 10.0-35.0mm2 | ความเร็วสูงสุด: | 2,400 รอบต่อนาที (4800 บิด) |
| มอเตอร์หลัก: | 22กิโลวัตต์ | สี: | ท้องฟ้าสีคราม |
| พิมพ์: | อัตโนมัติ | ||
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

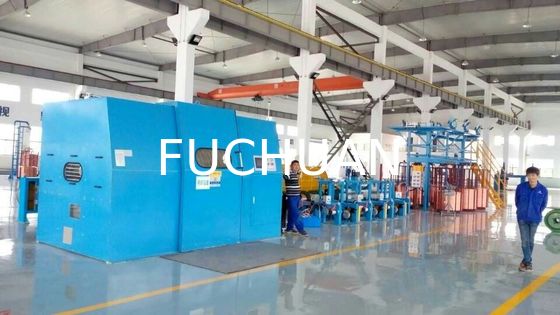

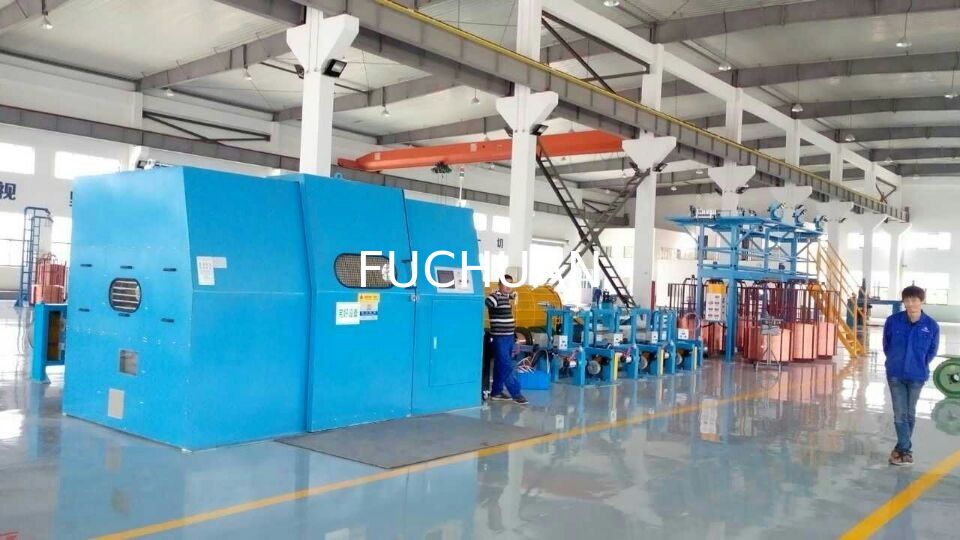

เครื่องตีเกลียวสายเคเบิลอัตโนมัติ / เครื่องเอ็กซ์ทรูเดอร์สายไฟสีฟ้า
จุดเด่นของเครื่องตีเกลียวสายเคเบิล:
พารามิเตอร์ประสิทธิภาพหลักของเครื่องตีเกลียวสายเคเบิล
พารามิเตอร์ของเครื่องตีเกลียวสายเคเบิล
| รุ่นอุปกรณ์ | FC-1000B | FC-1600B |
| การใช้งานการตีเกลียว | ใช้สำหรับการตีเกลียวสายทองแดงเปลือย, สายชุบดีบุก, สายอะลูมิเนียมอัลลอย ฯลฯ จำนวนมากกว่า 7 เส้น สำหรับสาย BVR และ RVV, การตีเกลียวคู่สำหรับสายแกนเดี่ยว | |
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | Φ0.3～2.14 | Φ0.5～2.52 |
| พื้นที่หน้าตัดการตีเกลียว (ตร.มม.) | 6.0～25.0 | 10.0～50.0 |
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยวของสายแกน (มม.) | Φ2.0～4.0 | Φ3.0～6.0 |
| ขนาดเส้นผ่านศูนย์กลางภายนอกของการตีเกลียวสายแกน (มม.) | Φ4.0～10.0 | Φ6.0～15.0 |
| ระยะพิตช์ (มม.) | 35-149(20) | 60-260(20) |
| ทิศทางการตีเกลียว | เลือกได้ทั้งเกลียวขวาหรือเกลียวซ้าย | |
| ม้วนเก็บสาย (มม.) เส้นผ่านศูนย์กลางภายนอก*รูเพลา*ความกว้างภายนอก |
Φ1000*Φ80*750 | Φ1600*Φ80*1180 |
| ความเร็วรอบสูงสุด (รอบ/นาที) | 1000(2000) | 600(1200) |
| กำลังมอเตอร์หลัก | 18.5KW | 30KW |
| กำลังอินเวอร์เตอร์ | 18.5KW | 30KW |
| วิธีการควบคุมความตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันความตึงคงที่ตั้งแต่ม้วนเปล่าจนถึงม้วนเต็ม | |
| คลัตช์ผงแม่เหล็ก | 20kgf | 40kgf |
| ระบบป้องกัน | เบรก/หยุดอัตโนมัติ 1) เมื่อสายไฟด้านในหรือด้านนอกขาด 2) เมื่อถึงความยาวที่ตั้งไว้ | |
| ระบบเบรก | เบรกแม่เหล็กไฟฟ้า | |
| วิธีการเรียงสาย | ชุดขับเคลื่อนวงแหวนกลิ้งเรียงสาย สามารถปรับระยะพิตช์และความกว้างของการม้วนได้ | |
| ระบบการยก | ควบคุมการยกด้วยแกนเลื่อนไฟฟ้า | |
| โหมดการทำงาน | การทำงานผ่านหน้าจอสัมผัส | |
| ขนาด (มม.) | 4000L*2200W*2100H | 5000L*3000W*3000H |
ประสิทธิภาพเชิงกล
1. วัสดุ: เชื่อมประกอบจากเหล็กกล้าคาร์บอนต่ำ
2. โครงสร้าง: ตัวเครื่องผ่านการอบอ่อนและบ่มคลายความเค้น (Aging) เพื่อขจัดความเค้นภายใน จากนั้นคว้านด้วยเครื่องคว้านที่มีความแม่นยำสูงเพื่อขึ้นรูปชิ้นงาน
1. ตำแหน่งทางเข้าสาย: เมื่อหันหน้าเข้าหาประตูด้านหน้า จะอยู่ทางด้านขวาของเครื่อง (สามารถปรับแต่งให้เปลี่ยนเป็นด้านซ้ายได้ตามความต้องการของลูกค้า)
2. รูปแบบการนำสายเข้า: จากอุปกรณ์จ่ายสายผ่านพื้นที่ตรวจจับสายขาด ไปยังแผ่นกระจายสายรวมเป็นอันดับแรก (การกระจายรูย่อยแบบ 1 +6 +12 + ...), ผ่านดายกดตัวแรก จากนั้นผ่านดายกดตัวที่สอง หลังจากนั้นจึงเข้าสู่ล้อนำสายภายในเพลาหลักด้านขวา จากโครงโค้งอะลูมิเนียมพร้อมวงแหวนเซรามิกเข้าสู่ล้อนำสายภายในเพลาหลักด้านซ้าย แล้วผ่านล้อนำสายมุมตรงกลางไปยังล้อหัวแถว และสุดท้ายไปยังล้อนำสายชุดจัดแนวเพื่อทำการเรียงสาย (ดูแผนภาพรูปแบบการนำสายเข้าตีเกลียว)
1. วัสดุ: เหล็กกล้า 40Cr หล่อขึ้นรูปผ่านการชุบแข็งและอบคืนตัว (Quenching & Tempering)
2. ความแม่นยำ: เส้นผ่านศูนย์กลางผิวนอกของแกนเพลาและหน้าแปลนตลับลูกปืนได้รับการเจียระไน เพื่อรับประกันความร่วมศูนย์และความตั้งฉากกับแกนเพลา
3. การปรับสมดุลแบบไดนามิก: มาตรฐาน G2.5 (ผลต่างน้ำหนักไม่เกิน 0.03 กรัม)
1. วัสดุ: ¨ ZL104 / ¨เหล็กกล้า 45#
2. ความแม่นยำ: หน้าแปลนทั้งหมดถูกกำหนดตำแหน่งสัมพันธ์กับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3. การปรับสมดุลแบบไดนามิก: ความแม่นยำระดับ G2.5 (ผลต่างน้ำหนักไม่เกิน 0.03 กรัม)
1. วัสดุ: ¨ เหล็ก SK5 นำเข้าจากญี่ปุ่น ¨ ไฟเบอร์กลาสนำเข้า
2. รูปร่าง: รูปลักษณ์พิเศษ ลดแรงต้านของลม
3. ค่าพิกัดความเผื่อของน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่
1. วัสดุ: เหล็กกล้า # 45 ผ่านกระบวนการทางความร้อน HRC30-40
2. ชุบฮาร์ดโครมบนพื้นผิว สึกหรอยาก
1. วัสดุ: เหล็กหล่อเหนียว QT42-10
2. การแปรรูป: ขึ้นรูปด้วยเครื่องจักร CNC
3. ความแม่นยำ: การขึ้นรูปปลายรูเจาะในกระบวนการเดียว เพื่อรับประกันความร่วมศูนย์
1. วิธีการหล่อลื่น: การหล่อลื่นด้วยจาระบี
2. รุ่นของจาระบี: LGMT2
3. วิธีการซีล: แหวนกักเก็บน้ำมันเชิงกล รักษาความสะอาดภายในเครื่องจักร
| คำอธิบาย | รุ่น | แหล่งกำเนิด |
| 1. มอเตอร์หลัก | ||
| 2. อินเวอร์เตอร์ | INOVANCE | |
| 3. โปรแกรมเมอร์ PLC | INOVANCE | |
| 4. โมดูลขยาย PLC | INOVANCE | |
| 5. หน้าจอสัมผัส | Weinview | |
| 6. เบรกแม่เหล็กไฟฟ้า | WREZUN | |
| 7. คลัตช์แม่เหล็ก | CHAIN TAIL | |
| 8. ตลับลูกปืนเพลาหลัก | 1 ชุด | SKF สวีเดน |
| ตลับลูกปืนอื่นๆ | 1 ชุด | NSK ญี่ปุ่น |
| 9. สายพานไทม์มิ่ง | 1 ชุด | GATES สหรัฐอเมริกา |
| 10. อุปกรณ์เรียงสาย | SHANXI Tian Xiang | |
| 11. ¨ปั๊มไฮดรอลิกแบบมือโยก | SHUNXIN ไต้หวัน | |
| ¨ปั๊มไฮดรอลิกไฟฟ้า | ||
| ¨แกนสกรูไฟฟ้า + มอเตอร์ | ||
| 12. ตัวควบคุมความตึง | ไต้หวัน | |
| 13. คันธนู | 1 ชุด | ¨SK5 ญี่ปุ่น / ¨ไฟเบอร์กลาส |
| 14．ตัวเครื่อง | 1 ชุด | ผลิตและแปรรูปเอง |
| 15．เพลาหลัก | 2 ชิ้น | ผลิตและแปรรูปเอง |
| 16．แผ่นอะลูมิเนียม | 2 ชิ้น | ผลิตและแปรรูปเอง |
| 17．มู่เล่ย์สายพานไทม์มิ่ง | 1 ชุด | SHANGHAI FENGKE |
| 18．เสื้อตลับลูกปืน | 1 ชุด | ผลิตและแปรรูปเอง |
| 19．จานดิสก์ | 2 ชิ้น | ผลิตและแปรรูปเอง |
| 20．เพลาส่งกำลัง | 1 ชิ้น | จ้างผลิตภายนอก |
| 21．ล้อหัวแถว | 1 ชุด | ผลิตและแปรรูปเองพร้อมชุบฮาร์ดโครม |
| 22．ล้อนำสาย | 6 ชิ้น | ผลิตและแปรรูปเองพร้อมชุบฮาร์ดโครม |
