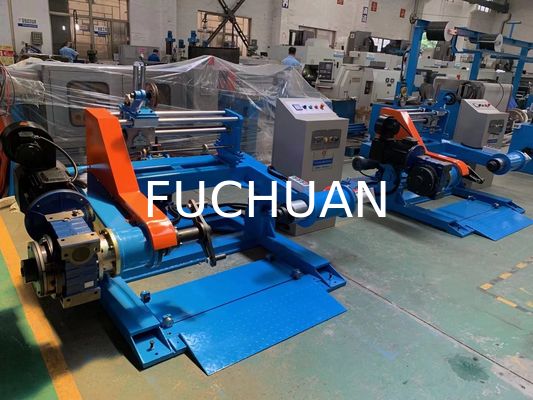

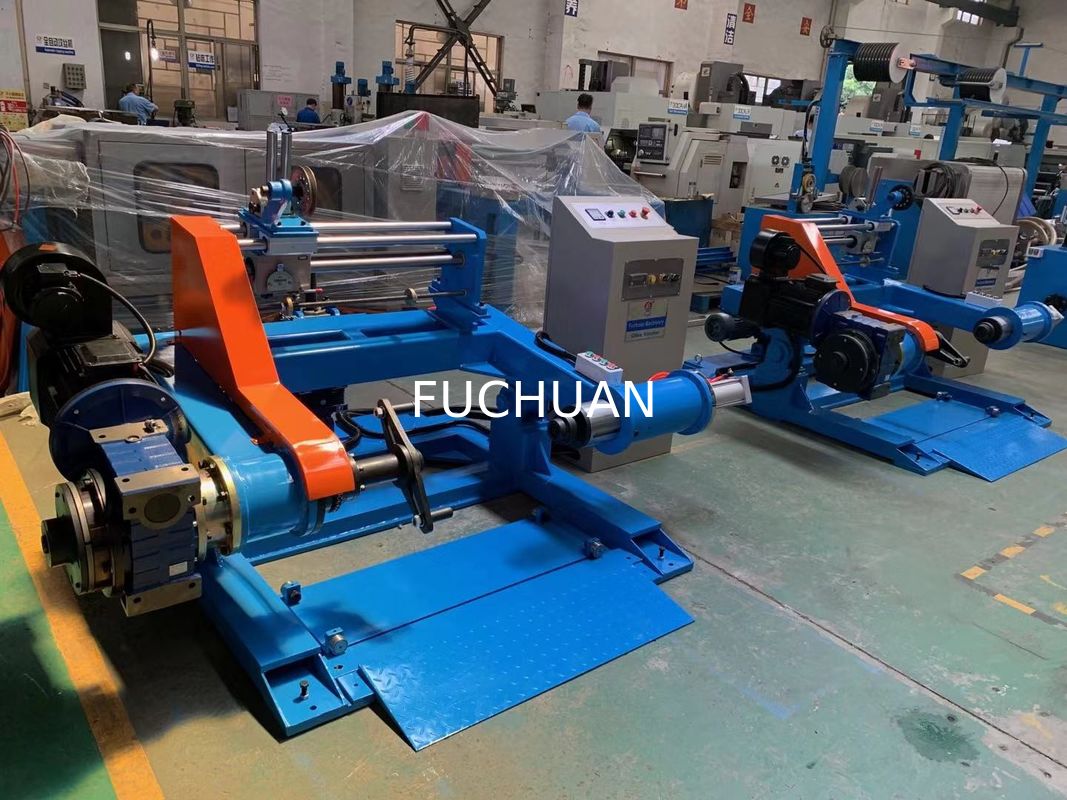

เครื่องพันลวดทองแดงที่มีความแม่นยำอุปกรณ์โครงสร้างเหล็กคาร์บอนต่ำ

เครื่องม้วนสายทองแดงแบบรวมโครงสร้างเหล็กคาร์บอนต่ำ

ข้อดีของเครื่องม้วนสายทองแดง:

1. แกนหมุนและแผ่นอลูมิเนียม: ผ่านการประมวลผลด้วยเครื่องถ่วงดุลแบบไดนามิกความเร็วสูง เสียงรบกวนน้อยกว่า 75 เดซิเบล
2. ระบบควบคุมไฟฟ้า: ใช้งานง่ายด้วยหน้าจอสัมผัส ควบคุมด้วยโปรแกรมเมอร์ PLC + อินเวอร์เตอร์
3. คันธนูใช้ SK5 นำเข้าจากญี่ปุ่น ผ่านการอบชุบแข็ง ผิวเคลือบโครเมียมแข็ง
4. ระบบส่งกำลัง: ขับเคลื่อนด้วยสายพานซิงโครนัส การวางตำแหน่งแม่นยำ ไม่มีตำแหน่งหล่อลื่นภายใน ไม่มีผลิตภัณฑ์ที่สูญเสียจากการเติมน้ำมันและการทำความสะอาดเครื่อง
5. เปลี่ยนความยาวการวาง: ใช้งานง่าย เพียงเปลี่ยนล้อนำตามแผ่นความยาวการวาง

พารามิเตอร์ประสิทธิภาพหลักของเครื่องม้วนสายทองแดง

1. การใช้งาน: สายโลหะผสมมากกว่า 7 เส้น, สายเคลือบดีบุก, สายเคลือบเงา ฯลฯ 1 + 6 สามารถแทนที่การบิดด้วยการพันได้
2. ช่วงเส้นผ่านศูนย์กลางเส้นเดี่ยว: φ0.025 ~ φ0.08 มม.
3. ช่วงเส้นผ่านศูนย์กลางสายบิด: φ0.075~ φ0.24 มม.
4. พื้นที่หน้าตัดสายพัน: 0.0034~ 0.035 มม.²
5. ข้อมูลจำเพาะของแกนหมุน: φ200 มม. ×31 มม. ×φ135 มม. (หรือปรับแต่งตามแบบของลูกค้า)
6. ความเร็วสูงสุด: 3000 รอบต่อนาที (ความเร็วออกแบบ);
7. การวางสายเคเบิล: แบริ่งแบบก้านแสง φ15 มม. สามารถปรับความยาวการวางและระยะห่างได้อย่างแม่นยำ
8. ความยาวการวางสายพัน: 0.8~ 4.0 มม. คลาส 14
9. มอเตอร์หลัก: มอเตอร์ AC 2.2 กิโลวัตต์
10. ปริมาตรการประกอบ: ประมาณ 10 กก.
11. ทิศทางการบิด: สามารถเลือกทิศทางซ้ายและขวาได้อย่างอิสระ ดึงคันโยกเพื่อเปลี่ยนทิศทาง ใช้งานง่าย
12. เบรก: พร้อมเบรกแม่เหล็กไฟฟ้า สามารถเบรกอัตโนมัติเมื่อสายขาดภายใน/ภายนอก และตรงตามมิเตอร์ที่ตั้งไว้
13. การควบคุมแรงดึง: คลัตช์แม่เหล็กควบคุมแรงดึงของเส้นด้าย ปรับแรงดึงอัตโนมัติด้วยตัวควบคุมโปรแกรม PLC รักษาแรงดึงให้คงที่

ประสิทธิภาพเชิงกลของเครื่องม้วนสายทองแดง

1. โครงสร้างตัวเครื่อง:

1) วัสดุ: เหล็กคาร์บอนต่ำเชื่อมเข้าด้วยกัน
2) โครงสร้าง: ตัวเครื่องผ่านการอบอ่อนและบ่ม เพื่อขจัดความเค้นภายใน จากนั้นจึงคว้านด้วยเครื่องคว้านความแม่นยำเพื่อขึ้นรูปเป็นชิ้นเดียว

2. ส่วนเข้าเครื่องม้วน:

1) ตำแหน่งเข้าเครื่องม้วน: หันไปทางประตูหน้า ด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าให้เปลี่ยนไปด้านซ้ายได้)
2) โหมดเข้าเครื่องม้วน: จากอุปกรณ์จ่ายสายผ่านพื้นที่ตรวจจับการขาด ก่อนไปยังแผ่นกระจายสายรวม (รูแยกตาม 1 +6 +12 + ... การกระจาย) ผ่านแม่พิมพ์กดครั้งแรก จากนั้นแม่พิมพ์กดครั้งที่สอง หลังจากเข้าแกนหมุนด้านขวาภายในล้อนำสาย จากส่วนโค้งอลูมิเนียมพร้อมวงแหวนเซรามิก จากนั้นเข้าแกนหมุนด้านซ้ายภายในล้อนำสาย จากนั้นผ่านล้อนำมุมกลางไปยังล้อนำ สุดท้ายไปยังล้อนำของเครื่องจัดแนวเพื่อวางสายเคเบิล (ดูแผนภาพรูปแบบการเข้าเครื่องม้วนสาย)

3. แกนหมุน:

1) วัสดุ: เหล็ก 40Cr ปลอมแปลงหลังจากการอบชุบแข็งและอบคืนตัว
2) ความแม่นยำ: เส้นผ่านศูนย์กลางภายนอกแกนเพลาและหน้าปลายแบริ่งถูกเจียระไนเพื่อให้แน่ใจว่ามีความศูนย์กลางและความตั้งฉากกับแกน
3) การถ่วงดุลแบบไดนามิก: มาตรฐาน G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)

4. แผ่นอลูมิเนียม:

1) วัสดุ: ZL104
2) ความแม่นยำ: หน้าปลายทั้งหมดถูกกำหนดตำแหน่งเทียบกับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3) การถ่วงดุลแบบไดนามิก: ความแม่นยำ G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)

5. คันธนู

1) วัสดุ: SK5 นำเข้าจากญี่ปุ่น
2) รูปทรง: รูปลักษณ์พิเศษ ลดแรงต้านลม
3) ความคลาดเคลื่อนของน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่

6. ส่วนส่งกำลัง: ใช้สายพานซิงโครนัสนำเข้า ความยาวการวางแม่นยำ

7. ล้อนำสาย:

1) วัสดุ: เหล็ก #45 ผ่านการอบชุบแข็ง HRC30-40
2) เคลือบโครเมียมแข็งบนพื้นผิว ทนทานต่อการสึกหรอ


รายการข้อมูลจำเพาะโดยละเอียดของเครื่องม้วนสายทองแดง:
