รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องพันลวด | เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.): | Φ0.04~2.62 |
|---|---|---|---|
| พื้นที่ส่วนควั่น (มม. ²): | 0.01~50.0มม.2 | แกนลวดเส้นเดียวขนาดเส้นผ่านศูนย์กลาง (มม.): | Φ0.5~6.0 |
| แกนลวดพันเกลียวนอกเส้นผ่านศูนย์กลาง (มม.): | Φ1.0~12.0 | การใช้งาน: | ลวดทองแดงเปลือย ลวดกระป๋อง ลวดแกนหุ้มฉนวน |
| ประเภทบิด: | การมัดแบบ Double Twist | ประเภทของสายไฟ: | ลวดทองแดง |
| ความเร็ว: | ความเร็วสูง | ช่วงของแบบจำลอง: | 300B ถึง 1250B |
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

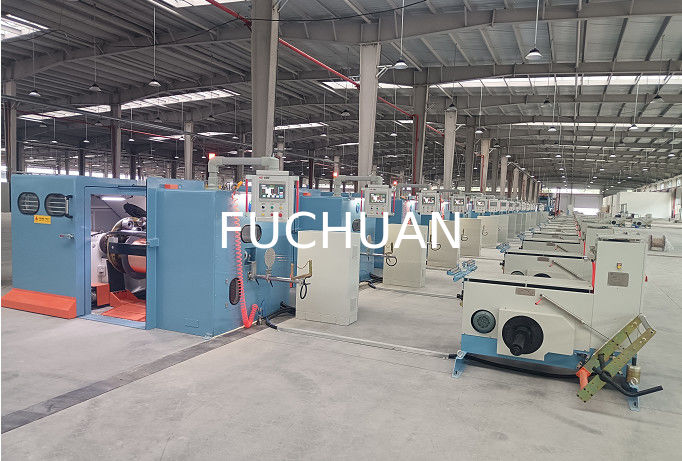

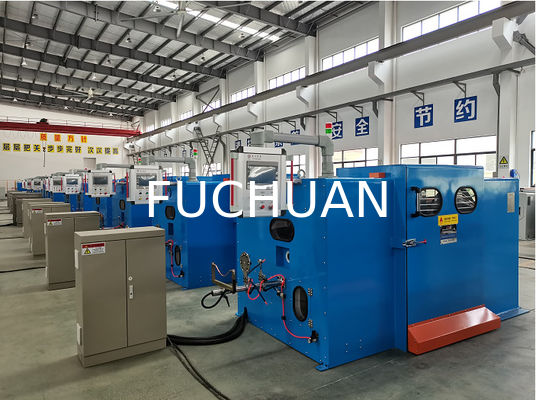

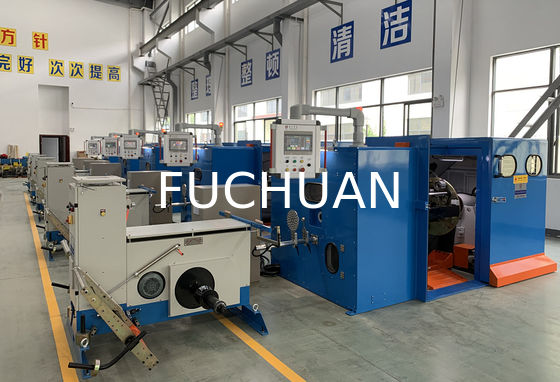

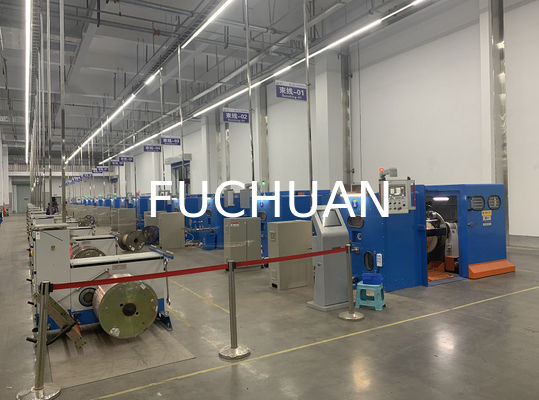

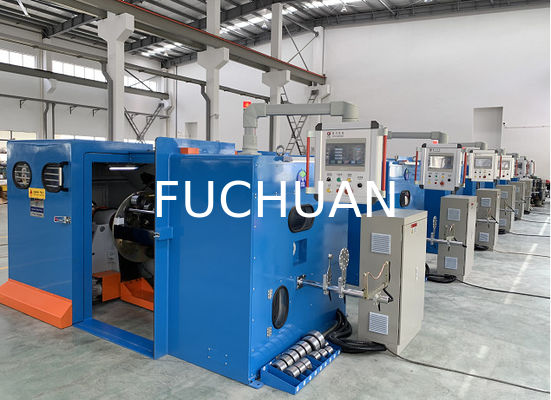

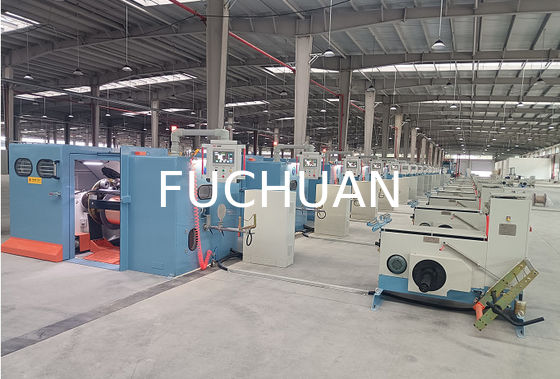

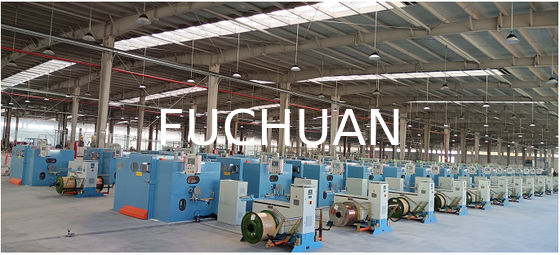

เครื่องม้วนสายไฟอุตสาหกรรมขนาดใหญ่สำหรับสายทองแดงเปลือย, สายเคลือบดีบุก
ลักษณะเครื่องม้วนสายไฟ:
พัฒนาใหม่ แทนที่เครื่องม้วน 400 ท่อแบบดั้งเดิม ด้วยประสิทธิภาพการผลิตสูง (4.5 เท่าของเครื่อง, โดยเฉพาะอย่างยิ่งสำหรับการบิดตัวนำ 1+6), ประหยัดพลังงาน, ขนาดเล็ก, เสียงรบกวนต่ำ ฯลฯ
ข้อดีของเครื่องม้วนสายไฟ:
พารามิเตอร์ประสิทธิภาพหลัก
| รุ่นอุปกรณ์ | FC-1000B | FC-1250B | FC-1600B |
| การใช้งานการบิด | ใช้สำหรับการบิดสายทองแดงเปลือย, สายเคลือบดีบุก, สายอลูมิเนียมอัลลอยด์ ฯลฯ เจ็ดเส้นขึ้นไป (BVR และ RVV), การบิดสองชั้นสำหรับสายแกน | ||
| เส้นผ่านศูนย์กลางสายเดี่ยว (มม.) | Φ0.3~2.14 | Φ0.5~2.52 | Φ0.5~2.52 |
| พื้นที่หน้าตัดการพัน (มม.²) | 6.0~25.0 | 10.0~35.0 | 10.0~50.0 |
| เส้นผ่านศูนย์กลางสายเดี่ยวแกน (มม.) | Φ2.0~4.0 | Φ3.0~6.0 | Φ3.0~6.0 |
| เส้นผ่านศูนย์กลางภายนอกแกนพัน (มม.) | Φ4.0~10.0 | Φ6.0~12.0 | Φ6.0~15.0 |
| ระยะพิทช์ (มม.) | 35-149(20) | 41-155(20) | 60-260(20) |
| ทิศทางการวาง | เลือกได้ซ้ายหรือขวา | ||
| แกนม้วนรับ (มม.) เส้นผ่านศูนย์กลางภายนอก*รูใน*ความกว้างภายนอก |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| ความเร็วรอบสูงสุด (รอบ/นาที) | 1000(2000) | 800(1600 ) | 600(1200) |
| กำลังมอเตอร์หลัก | 18.5KW | 22KW | 30KW |
| กำลังอินเวอร์เตอร์ | 18.5KW | 22KW | 30KW |
| วิธีการควบคุมแรงตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก, รับประกันแรงตึงคงที่ตั้งแต่แกนว่างเปล่าจนเต็ม | ||
| คลัตช์ผงแม่เหล็ก | 20kgf | 20kgf | 40kgf |
| การป้องกัน | เบรก/หยุดอัตโนมัติ 1) สายขาดด้านในและด้านนอก 2) ถึงความยาวที่ตั้งไว้ล่วงหน้า | ||
| โหมดเบรก | เบรกแม่เหล็กไฟฟ้า | ||
| วิธีการเคลื่อนที่ | การม้วนสายด้วยชุดขับแบบลูกกลิ้ง, ปรับระยะพิทช์และความกว้างในการม้วนได้ | ||
| โหมดการยก | การควบคุมการยกด้วยแกนหมุนไฟฟ้า | ||
| โหมดการทำงาน | การทำงานด้วยหน้าจอสัมผัส | ||
| ขนาด (มม.) | 4000L*2200W*2100H | 4500L*2600W*2500H | 5000L*3000W*3000H |
ประสิทธิภาพเชิงกล
1. วัสดุ: เหล็กคาร์บอนต่ำเชื่อมเข้าด้วยกัน
2. โครงสร้าง: ตัวถังผ่านการอบอ่อนและบ่ม เพื่อกำจัดความเค้นภายใน, จากนั้นคว้านด้วยเครื่องคว้านความแม่นยำเพื่อขึ้นรูปเป็นชิ้นเดียว
1. ตำแหน่งเข้าม้วน: หันหน้าเข้าหาประตูหน้า, ด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าให้เปลี่ยนไปด้านซ้ายได้)
2. โหมดเข้าม้วน: จากอุปกรณ์จ่ายสายผ่านพื้นที่ตรวจจับการขาด, ไปยังแผ่นกระจายสายรวม (รูแบ่งตาม 1 +6 +12 + ...), ผ่านแม่พิมพ์กดแรก, จากนั้นแม่พิมพ์กดที่สอง, หลังจากเข้าแกนหมุนด้านขวาภายในล้อนำสาย. จากแผ่นอลูมิเนียมพร้อมวงแหวนเซรามิกแล้วเข้าแกนหมุนด้านซ้ายภายในล้อนำสาย, จากนั้นผ่านล้อนำมุมกลางไปยังล้อนำ, สุดท้ายไปยังล้อนำของเครื่องจัดแนวเพื่อวางสาย (ดูแผนภาพรูปแบบการเข้าม้วนสาย)
1. วัสดุ: เหล็ก 40Cr ขึ้นรูปหลังจากการอบชุบแข็งและอบคืนตัว
2. ความแม่นยำ: เส้นผ่านศูนย์กลางภายนอกแกนเพลาและหน้าปลายแบริ่งถูกเจียระไนเพื่อให้แน่ใจว่ามีความศูนย์กลางและความตั้งฉากกับแกน
3. สมดุลพลวัต: มาตรฐาน G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
1. วัสดุ: ¨ ZL104 / ¨ เหล็ก 45#
2. ความแม่นยำ: หน้าปลายทั้งหมดถูกกำหนดตำแหน่งเทียบกับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3. สมดุลพลวัต: ความแม่นยำ G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
1. วัสดุ: ¨ นำเข้าจากญี่ปุ่น SK5 ¨ ไฟเบอร์กลาสนำเข้า
2. รูปร่าง: รูปลักษณ์พิเศษ, ลดแรงต้านลม
3. ความคลาดเคลื่อนของน้ำหนัก: น้อยกว่า 0.03 กรัมต่อคู่
1. วัสดุ: เหล็ก # 45 ผ่านการอบชุบด้วยความร้อน HRC30-40
2. ชุบโครเมียมแข็งบนพื้นผิว, ไม่สึกหรอง่าย
1. วัสดุ: เหล็กหล่อเหนียว QT42-10
2. การผลิต: เครื่องมือเครื่อง CNC
3. ความแม่นยำ: การขึ้นรูปรูครั้งเดียว, เพื่อให้แน่ใจว่ามีความศูนย์กลาง
1. วิธีการหล่อลื่น: หล่อลื่นด้วยจาระบี
2. รุ่นจาระบี: LGMT2
3. วิธีการซีล: แหวนกันน้ำมันแบบกลไก, รักษาความสะอาดภายในเครื่อง
| คำอธิบาย | รุ่น | แหล่งกำเนิด |
| 1. มอเตอร์หลัก | ||
| 2. อินเวอร์เตอร์ | INOVANCE | |
| 3. โปรแกรมเมอร์ PLC | INOVANCE | |
| 4. ตัวขยาย PLC | INOVANCE | |
| 5. หน้าจอสัมผัส | Weinview | |
| 6. เบรกแม่เหล็กไฟฟ้า | WREZUN | |
| 7. คลัตช์แม่เหล็ก | CHAIN TAIL | |
| 8. แบริ่งแกนหมุน | 1 ชุด | SWEDEN SKF |
| แบริ่งอื่นๆ | 1 ชุด | JAPAN NSK |
| 9. สายพานไทม์มิ่ง | 1 ชุด | US GATES |

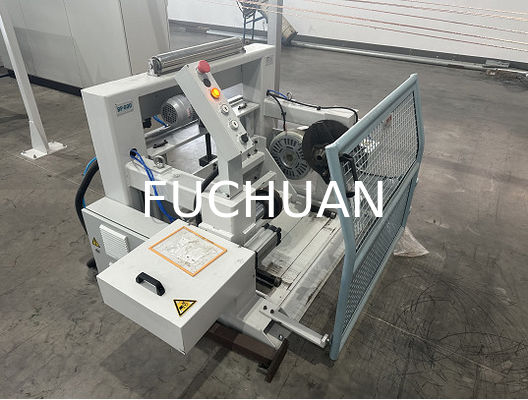

| 10. อุปกรณ์วางสาย | SHANXI Tian Xiang | |
| 11. ปั๊มไฮดรอลิกแบบแมนนวล | TAIWAN SHUNXIN | |
| ปั๊มไฮดรอลิกไฟฟ้า | ||
| แกนสกรูไฟฟ้า + มอเตอร์ | ||
| 12. ตัวควบคุมแรงตึง | TAIWAN | |
| 13. ก้านหมุน | 1 ชุด | ¨ Japan SK5 /¨ Fiber glass |
| 14. ตัวถัง | 1 ชุด | ผลิตเอง |
| 15. แกนหมุน | 2 ชิ้น | ผลิตเอง |
| 16. แผ่นอลูมิเนียม | 2 ชิ้น | ผลิตเอง |
| 17. พูลเลย์ไทม์มิ่ง | 1 ชุด | SHANGHAI FENGKE |
| 18. เสื้อแบริ่ง | 1 ชุด | ผลิตเอง |
| 19. จาน | 2 ชิ้น | ผลิตเอง |
| 20. เพลาส่งกำลัง | 1 ชิ้น | รับจ้างผลิต |
| 21. ล้อนำ | 1 ชุด | ผลิตเองพร้อมชุบโครเมียมแข็ง |
| 22. ล้อนำสาย | 6 ชิ้น | ผลิตเองพร้อมชุบโครเมียมแข็ง |
| เลขที่ | คำอธิบาย | รุ่น | จำนวน | หมายเหตุ |
| 1 | ล้อนำแกนหมุน | (พร้อมแบริ่ง) | 1 ชุด | |
| 2 | ล้อนำสาย | (พร้อมแบริ่ง) | 1 ชุด | |
| 3 | ห่วงในก้านหมุน | 3 ชิ้น | ||
| 4 | วงแหวนเซรามิกแผ่นแยก | Φ6.8 | 3 ชิ้น | |
| 5 | แม่พิมพ์พัน | ลูกค้าจัดหา | ||
| 6-9 | สายพานไทม์มิ่ง | 1 ชิ้น | ||
| 10 | ปลอกแกนสปูล | ตามแบบรีลของลูกค้า | 1 ชุด | |
| 11 | จาระบี SKF | LGMT2/1 |
1 ขวด |
1 กก. |
| 12 | ปืนอัดจาระบี | 1 ชิ้น | ||
| 13 | เครื่องมือ | พร้อมประแจหกเหลี่ยม, ประแจปากตาย ฯลฯ | 1 ชุด | |
| 14 | คู่มือการใช้งาน | 1 ชุด | ||
| 15 | แผนภาพไฟฟ้า | 1 ชุด | ||
| 16 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น |
