รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องพันลวด | เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.): | Φ0.04~2.62 |
|---|---|---|---|
| พื้นที่ส่วนควั่น (มม. ²): | 0.01~50.0มม.2 | แกนลวดเส้นเดียวขนาดเส้นผ่านศูนย์กลาง (มม.): | Φ0.5~6.0 |
| แกนลวดพันเกลียวนอกเส้นผ่านศูนย์กลาง (มม.): | Φ1.0~12.0 | การใช้งาน: | ลวดทองแดงเปลือย ลวดกระป๋อง ลวดแกนหุ้มฉนวน |
| ประเภทบิด: | การบิดสองครั้ง | ประเภทของสายไฟ: | สายไฟทองแดง |
| ความเร็ว: | ความเร็วสูง | ช่วงของแบบจำลอง: | 300B ถึง 1250B |
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

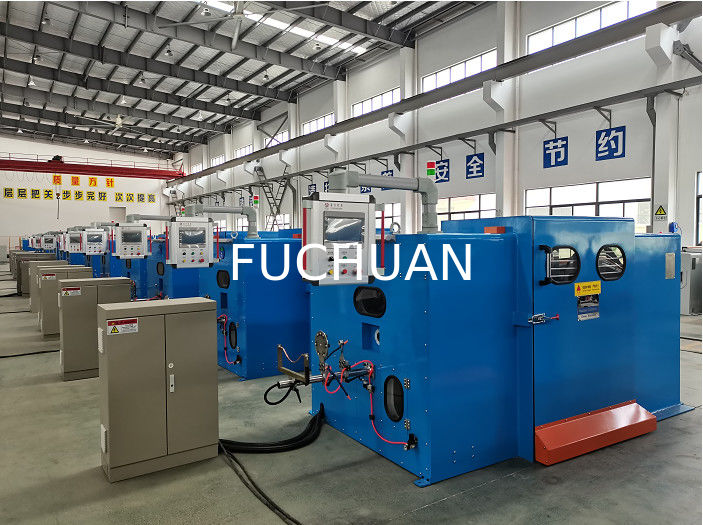

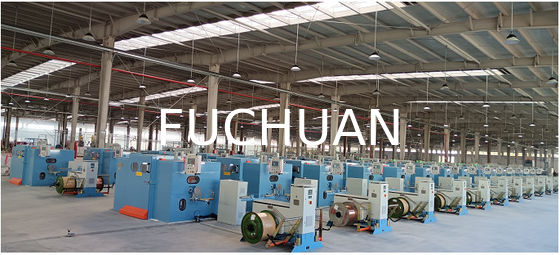

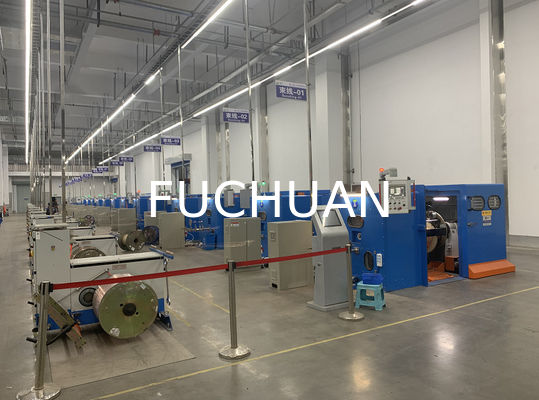

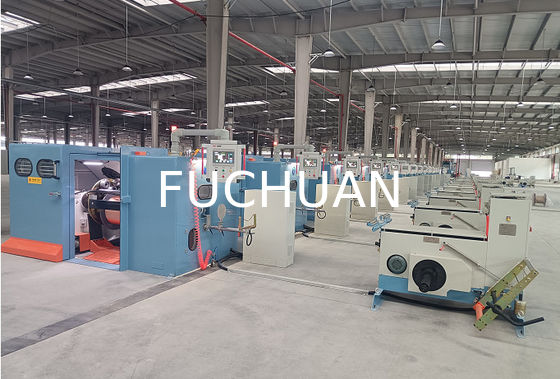

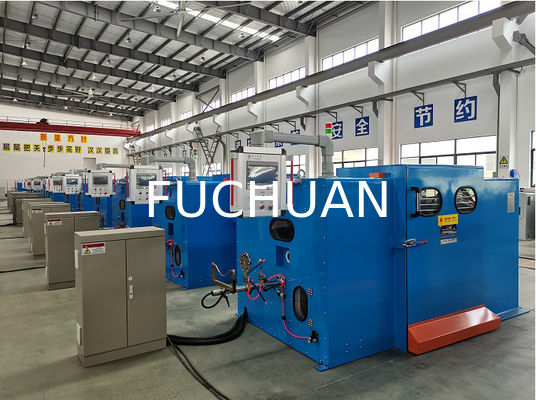

เครื่องพันลวดขนาดใหญ่อุตสาหกรรมสำหรับสายทองแดงเปลือย, สายกระป๋อง
ลักษณะเครื่องพันลวด:
พัฒนาขึ้นใหม่ แทนที่จะใช้เครื่องพันท่อแบบเดิม 400 หลอดที่ให้ผลผลิตสูง (4.5 เท่าของเครื่องจักร โดยเฉพาะสำหรับการบิดตัวนำ 1+6) ประหยัดพลังงาน ขนาดที่เล็กลง ลดเสียงรบกวน ฯลฯ
ข้อดีของเครื่องพันลวด:
พารามิเตอร์ประสิทธิภาพหลัก
| รุ่นอุปกรณ์ | เอฟซี-1000บี | เอฟซี-1250บี | เอฟซี-1600บี |
| การใช้การบิด | ใช้สำหรับการบิดลวดทองแดงเปลือย ลวดกระป๋อง ลวดอลูมิเนียมอัลลอยด์ ฯลฯ ของ BVR และ RVV ข้างต้นเจ็ดชิ้น) การบิดสองครั้งสำหรับสายแกน | ||
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | Φ0.3~2.14 | Φ0.5~2.52 | Φ0.5~2.52 |
| พื้นที่ส่วนควั่น (มม. ²) | 6.0~25.0 | 10.0~35.0 | 10.0~50.0 |
| แกนลวดเส้นเดียวขนาดเส้นผ่านศูนย์กลาง (มม.) | Φ2.0~4.0 | Φ3.0~6.0 | Φ3.0~6.0 |
| แกนลวดพันเกลียวนอกเส้นผ่านศูนย์กลาง (มม.) | Φ4.0~10.0 | Φ6.0~12.0 | Φ6.0~15.0 |
| สนาม (มม.) | 35-149(20) | 41-155(20) | 60-260(20) |
| ทิศทางของเลย์ | ไม่จำเป็นสำหรับขวาหรือซ้าย | ||
| กระสวยหยิบขึ้น (มม.) เส้นผ่านศูนย์กลางภายนอก * เจาะ * ความกว้างด้านนอก |
Φ1,000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| ความเร็วในการหมุนสูงสุด(รอบต่อนาที) | 1,000(2000) | 800(1600) | 600(1200) |
| กำลังมอเตอร์หลัก | 18.5KW | 22KW | 30KW |
| พลังงานอินเวอร์เตอร์ | 18.5KW | 22KW | 30KW |
| วิธีการควบคุมความตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันความตึงคงที่ตั้งแต่ถังเปล่าจนถึงกระสวยเต็ม | ||
| คลัทช์ผงแม่เหล็ก | 20กก | 20กก | 40กก |
| การป้องกัน | เบรก/หยุดอัตโนมัติ 1) สายไฟภายในและภายนอกขาด 2) ความยาวที่ตั้งไว้มาถึงแล้ว | ||
| โหมดเบรก | เบรกแม่เหล็กไฟฟ้า | ||
| วิธีการสำรวจ | ลวดม้วนพร้อมชุดขับเคลื่อนวงแหวน ระยะพิทช์และความกว้างของขดลวดสามารถปรับได้ | ||
| โหมดการยก | การยกคันควบคุมการเคลื่อนที่ด้วยไฟฟ้า | ||
| โหมดการทำงาน | การทำงานของหน้าจอสัมผัส | ||
| ขนาด (มม.) | 4000L*2200W*2100H | 4500L*2600W*2500H | 5,000L*3000W*3000H |
สมรรถนะทางกล
1. วัสดุ: เหล็กกล้าคาร์บอนต่ำเชื่อมเข้าด้วยกัน
2.โครงสร้าง: ร่างกายโดยการหลอมและการแก่ชรา เพื่อขจัดความเครียดภายใน จากนั้นทำการคว้านด้วยเครื่องคว้านที่แม่นยำเพื่อขึ้นรูปการขึ้นรูป
1.ตำแหน่งเข้าแบบมัด: หันหน้าไปทางประตูหน้า ทางด้านขวาของเครื่อง (สามารถปรับแต่งตามความต้องการของลูกค้าเพื่อเปลี่ยนเป็นด้านซ้าย)
2.Bunching Entry Mode : จากอุปกรณ์จ่ายออกผ่านพื้นที่ตรวจจับการขาดการเชื่อมต่อ ขั้นแรกไปยังบอร์ดบรรทัดย่อยทั้งหมด (รูย่อยด้วยการกระจาย 1 +6 +12 + ...) ผ่านแม่พิมพ์แรงดันตัวแรก จากนั้นแม่พิมพ์แรงดันตัวที่สอง หลังจากเข้าสู่แกนหมุนด้านขวาภายในล้อนำลวด จากส่วนโค้งอะลูมิเนียมที่มีวงแหวนพอร์ซเลน จากนั้นเข้าสู่แกนหมุนด้านซ้ายภายในล้อนำลวด จากนั้นผ่านล้อนำทางของมุมกลางไปยังล้อนำ สุดท้ายไปจนถึงล้อนำทางของผู้จัดตำแหน่งไปจนถึงการวางสายเคเบิล (ดูแผนภาพรูปแบบรายการการพันลวด)
1. วัสดุ: เหล็กกล้า 40Cr ปลอมหลังจากการชุบแข็งและการแบ่งเบาบรรเทา
2. ความแม่นยำ: เส้นผ่านศูนย์กลางภายนอกของแกนเพลาและส่วนปลายของแบริ่งนั้นถูกกราวด์เพื่อให้แน่ใจว่ามีศูนย์กลางและแนวตั้งกับแกน
3. สมดุลแบบไดนามิก: มาตรฐานของ G2.5 (ความแตกต่างของน้ำหนัก 0.03 กรัม)
1.วัสดุ:¨ ZL104 / ¨45# เหล็ก
2. ความแม่นยำ: ใบหน้าปลายทั้งหมดอยู่ในตำแหน่งที่สัมพันธ์กับรูระบุตำแหน่ง (น้อยกว่า 0.03 กรัม)
3.สมดุลแบบไดนามิก: ความแม่นยำ G2.5 (น้ำหนักต่างกัน 0.03 กรัม)
1. วัสดุ: ¨ ญี่ปุ่นนำเข้า SK5 ¨ ใยแก้วนำเข้า
2.รูปทรง: ลักษณะพิเศษ ลดความต้านทานลม
3.ค่าเผื่อน้ำหนัก : น้อยกว่า 0.03 กรัมต่อคู่
1. วัสดุ: เหล็ก # 45 เคลือบด้วยความร้อน HRC30-40
2.ฮาร์ดโครมชุบบนพื้นผิวไม่ง่ายที่จะสวมใส่
1.วัสดุ: เหล็กดัด QT42-10.
2.การประมวลผล: เครื่องมือเครื่อง CNC
3. ความแม่นยำ: การปั้นปลายรูการประมวลผลหนึ่งรูเพื่อให้แน่ใจว่ามีศูนย์กลาง
1.วิธีการหล่อลื่น: การหล่อลื่นเนย
2.เนยรุ่น: LGMT2
3.วิธีการปิดผนึก: แหวนยึดน้ำมันกล ให้เครื่องสะอาดภายใน
| คำอธิบาย | แบบอย่าง | ต้นทาง |
| 1. โฮสต์มอเตอร์ | ||
| 2.อินเวอร์เตอร์ | นวัตกรรม | |
| 3.โปรแกรมเมอร์พีแอลซี | นวัตกรรม | |
| 4.เครื่องขยาย PLC | นวัตกรรม | |
| 5.หน้าจอสัมผัส | ไวน์วิว | |
| 6.เบรกแม่เหล็กไฟฟ้า | เวรซุน | |
| 7.คลัตช์แม่เหล็ก | หางโซ่ | |
| 8. แบริ่งแกนหมุน | 1เซ็ต | สวีเดน เอสเคเอฟ |
| ตลับลูกปืนอื่นๆ | 1เซ็ต | ญี่ปุ่น เอ็นเอสเค |
| 9.สายพานไทม์มิ่ง | 1เซ็ต | ประตูสหรัฐฯ |
| 10.อุปกรณ์วางสายเคเบิล | ชานซี เถียนเซียง | |
| 11.¨ปั๊มไฮดรอลิกแบบแมนนวล | ไต้หวัน ซุ่นซิน | |
| ¨ปั๊มไฮดรอลิกไฟฟ้า | ||
| ¨แกนสกรูไฟฟ้า+มอเตอร์ | ||
| 12.ตัวควบคุมความตึงเครียด | ไต้หวัน | |
| 13.โบว์ | 1เซ็ต | ¨ญี่ปุ่น SK5 /¨ใยแก้ว |
| 14.ร่างกาย | 1เซ็ต | การประมวลผลด้วยตนเอง |
| 15.สปินเดิล | 2 ชิ้น | การประมวลผลด้วยตนเอง |
| 16.แผ่นอลูมิเนียม | 2 ชิ้น | การประมวลผลด้วยตนเอง |
| 17.ไทม์มิ่งพูลเล่ย์ | 1เซ็ต | เซี่ยงไฮ้ เฟิงเค่อ |
| 18. ตัวเรือนแบริ่ง | 1เซ็ต | การประมวลผลด้วยตนเอง |
| 19.แผ่นดิสก์ | 2 ชิ้น | การประมวลผลด้วยตนเอง |
| 20.เพลาส่งกำลัง | 1 ชิ้น | การรับเหมาช่วง |
| 21.วงล้อนำ | 1เซ็ต | การประมวลผลด้วยตนเองด้วยการชุบฮาร์ดโครม |
| 22.ล้อนำลวด | 6 ชิ้น | การประมวลผลด้วยตนเองด้วยการชุบฮาร์ดโครม |
| เลขที่ | คำอธิบาย | แบบอย่าง | จำนวน | หมายเหตุ |
| 1 | ล้อนำทางแกนหมุน | (พร้อมลูกปืน) | 1เซ็ต | |
| 2 | ล้อนำลวด | (พร้อมลูกปืน) | 1เซ็ต | |
| 3 | วนซ้ำในโบว์ | 3 ชิ้น | ||
| 4 | แหวนพอร์ซเลนจานแยก | Φ6.8 | 3 ชิ้น | |
| 5 | ควั่นตาย | ลูกค้าจัดให้ | ||
| 6-9 | สายพานไทม์มิ่ง | 1 ชิ้น | ||
| 10 | สปูลปลอกแขนด้านบน | ตามแบบรีลของลูกค้า | 1เซ็ต | |
| 11 | เนย SKF | LGMT2/1 |
1 ขวด |
1กก |
| 12 | ปืนจาระบี | 1 ชิ้น | ||
| 13 | เครื่องมือ | ด้วยประแจหกเหลี่ยม ประแจเปิด และอื่นๆ | 1เซ็ต | |
| 14 | คู่มือการใช้งาน | 1เซ็ต | ||
| 15 | แผนผังไฟฟ้า | 1เซ็ต | ||
| 16 | คู่มืออินเวอร์เตอร์ | 1 ชิ้น |
