รายละเอียดสินค้า:
|
| color: | sky blue | fit for bobbin: | Diameter 300/250mm |
|---|---|---|---|
| Applied for wire: | copper wire/silver jacketed wire/enamelled wire | Applied for bobbin: | diameter 300mm bobbin |
| tension control method: | touch screen+PLC+magnetic powder clutch | fit for single wire: | 0.05mm-0.28mm |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.04-0.28มม |
| เส้นผ่านศูนย์กลางกระสวย: | 300มม | ความเร็วสูงสุด: | 3500 รอบต่อนาที |
| ควบคุม: | การควบคุม PLC | มิติ: | 2300x1100x1330มม |
| เน้น: | ลวดทอร์นาโด,เครื่องบิด,เครื่องบดสาย |
||

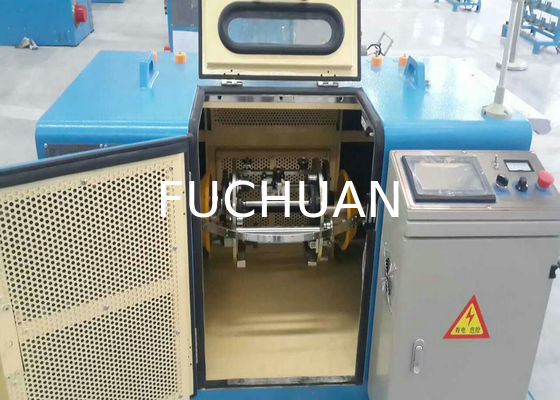

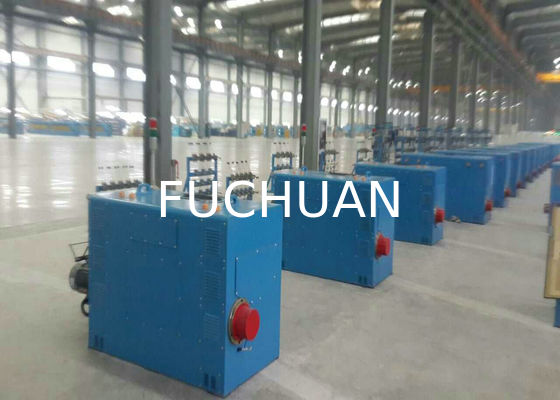

เครื่องตีเกลียวลวดทองแดงควบคุมด้วยระบบ PLC ขนาดกระสวย 300 มม. 2300×1100×1330 มม.
รายละเอียดโดยย่อ:
ใช้สำหรับการตีเกลียวสำหรับงานการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้าความละเอียดสูงพิเศษ (ลวดทองแดงเปลือย, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา ตั้งแต่ 7 เส้นขึ้นไป), การตีเกลียวคู่สำหรับลวดแกน
คุณลักษณะเด่น:
ด้วยความเร็วรอบการหมุนสูง พร้อมแรงดึงที่สม่ำเสมอตั้งแต่กระสวยเปล่าจนถึงกระสวยเต็ม และคุณภาพที่เหนือกว่าสำหรับลวดตีเกลียว สามารถทำการรวมกลุ่มเส้นลวด (bunching) แทนการตีเกลียวเพื่อให้เข้าชุดกับเครื่องจ่ายลวดแบบถอยกลับ (active back-twist pay off) รุ่น FC-100 อีกทั้งยังตอบสนองความต้องการของลูกค้าในการตีเกลียวลวดที่มีพื้นที่หน้าตัดขนาดเล็ก ตัวเครื่องขับเคลื่อนด้วยสายพานซิงโครนัส เพียงแค่เปลี่ยนล้อกว้าน (capstan wheel) เพื่อเปลี่ยนระยะพิทช์ ใช้งานง่าย
ข้อมูลจำเพาะ:
|
รุ่นเครื่องจักร |
FC-300B-3 |
|
การใช้งานการตีเกลียว |
ใช้สำหรับการตีเกลียวสำหรับงานการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้าความละเอียดสูงพิเศษ (ลวดทองแดงเปลือย, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา ตั้งแต่ 7 เส้นขึ้นไป), การตีเกลียวคู่สำหรับลวดแกน |
|
ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
φ0.05-φ0.28 |
|
พื้นที่หน้าตัดการตีเกลียว (มม.²) |
0.0137-0.45 |
|
ระยะพิทช์ (มม.) |
0.8-10.8 (24 โซน) |
|
ทิศทางการตีเกลียว |
สามารถเลือกได้ทั้งขวาหรือซ้าย |
|
เส้นผ่านศูนย์กลางภายนอก*รูเพลา*ความกว้างภายนอก |
φ300*φ30*185 φ250*φ30*185 |
|
ความเร็วรอบการหมุนสูงสุด |
3500 (7000 เกลียว) |
|
กำลังมอเตอร์หลัก |
3.7KW |
|
กำลังอินเวอร์เตอร์ |
3.7KW |
|
วิธีการควบคุมแรงดึง |
หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก สามารถรับประกันแรงดึงที่สม่ำเสมอตั้งแต่กระสวยเปล่าจนถึงกระสวยเต็ม |
|
คลัตช์ผงแม่เหล็ก |
0.6kgf |
|
ระบบป้องกัน |
เครื่องจักรจะเบรกโดยอัตโนมัติเมื่อลวดด้านในและด้านนอกขาด และจะหยุดทำงานโดยอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ |
|
ระบบการเบรก |
เบรกแม่เหล็กไฟฟ้า |
|
วิธีการเรียงสาย |
ชุดขับเคลื่อนวงแหวนกลิ้ง (Rolling ring drive) สามารถปรับระยะพิทช์และความกว้างของการม้วนได้ |
|
โหมดการทำงาน |
สั่งการทำงานผ่านหน้าจอสัมผัส |
|
ขนาด (มม.) |
2300 (ยาว) * 1100 (กว้าง) * 1330 (สูง) |
