รายละเอียดสินค้า:
|
| Fit for wire: | 19pcs copper wires φ0.16mm - φ0.64mm in one time | Fit for bobbin: | diameter 800 mm |
|---|---|---|---|
| wire: | 19pcs of copper wire | tension control type: | magnetic tension |
| type: | computer control metal twisting machine | twisting usage: | 19pcs of copper wire |
| แอปพลิเคชัน: | สายไฟแบบยืดหยุ่น 19 ชิ้น | เส้นผ่านศูนย์กลางลวด: | 0.16-0.64มม |
| พื้นที่ควั่น: | 0.38-6.0mm2 | ความเร็วสูงสุด: | 2000 รอบต่อนาที |
| กำลังทั้งหมด: | 21กิโลวัตต์ | ประเภทของสายไฟ: | ลวดกระป๋อง |
| คุณสมบัติ: | แทนที่เครื่องมัดท่อ 200 หลอด | ||
| เน้น: | ลวดทอร์นาโด,เครื่องบิด,เครื่องบิดเกลียว |
||

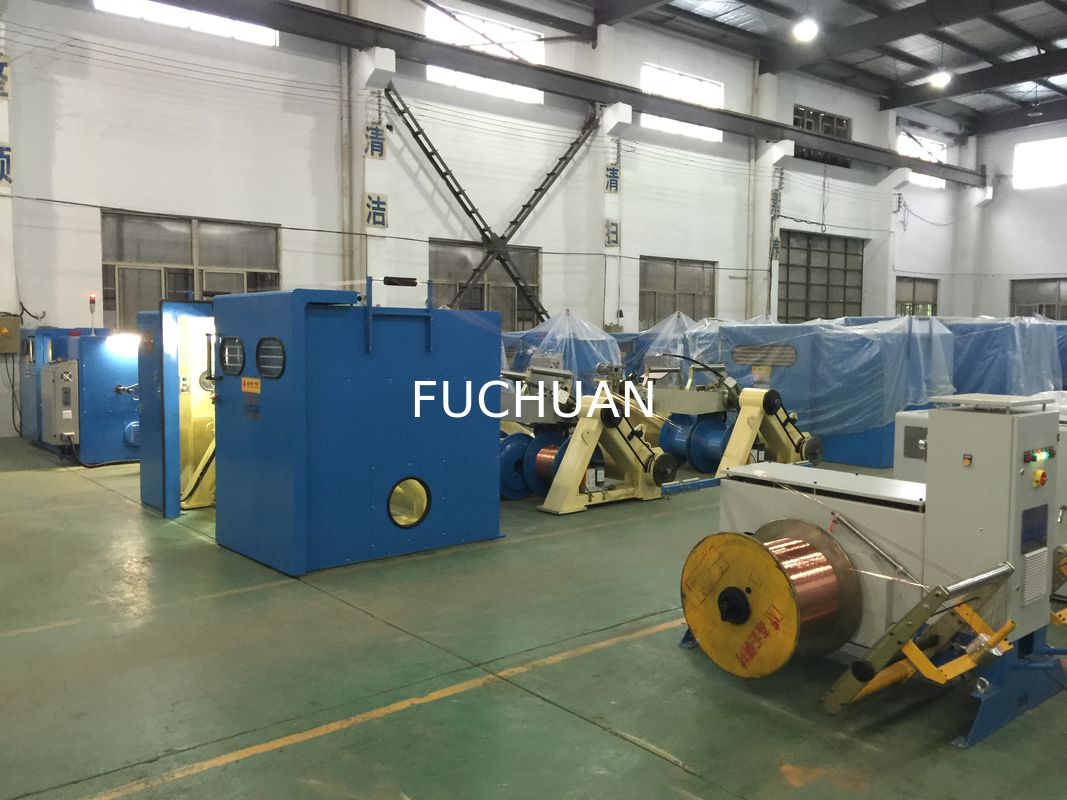

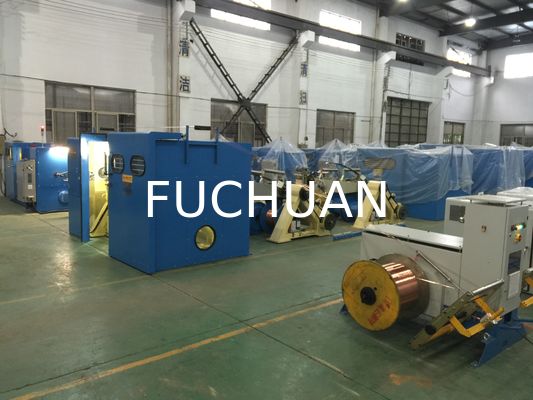

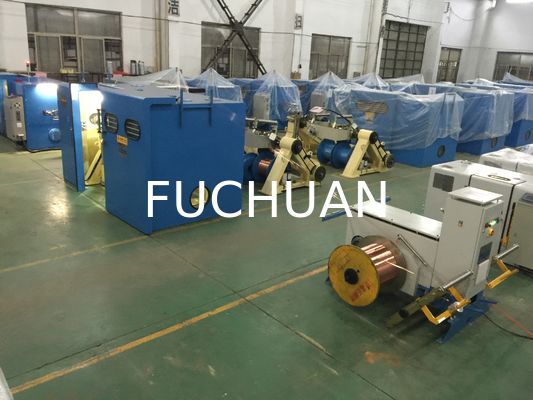

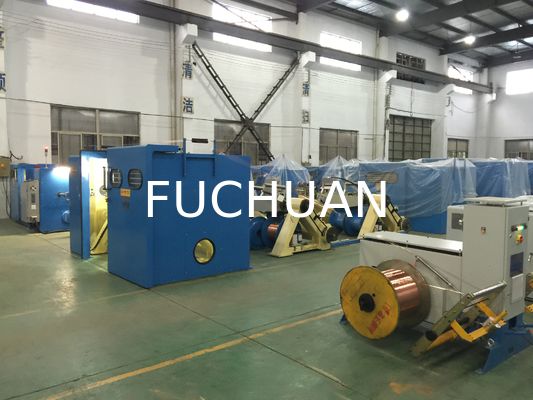

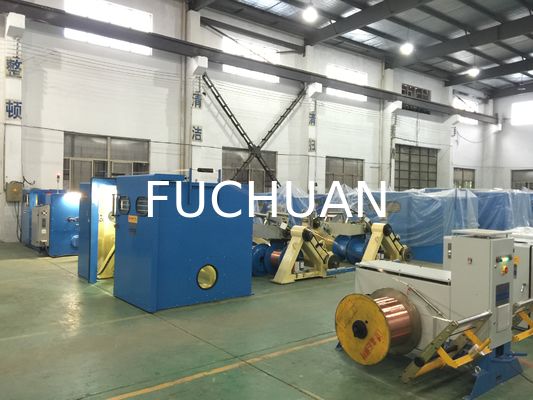

FUCHUAN เครื่องตีเกลียวสายอ่อน 19 เส้น, เครื่องควบรวมสายไฟชุบดีบุก
รายละเอียดโดยย่อ:
ซีรีส์สำหรับเครื่องควบรวมสาย 1+6+12 ลวดทองแดง 19 เส้น φ0.16 มม. - φ0.64 มม. ในครั้งเดียว
เป็น เครื่องจักร ที่ได้รับการพัฒนา ล่าสุด เครื่องจักรนี้ มาทดแทน เครื่องตีเกลียวแบบท่อ รุ่น 200 ด้วย ผลผลิตที่สูง (สูงกว่า เครื่องแบบท่อ ถึง 4.5 เท่า สำหรับการควบรวมตัวนำ 1+6+12 ทั่วไป) ใช้พลังงานต่ำ, ใช้พื้นที่ติดตั้งน้อย, เสียงรบกวนต่ำ และข้อดีอื่นๆ
คุณลักษณะ:
สินค้ามาใหม่ ใช้ทดแทนเครื่องควบรวมสายแบบท่อรุ่น 200 มีผลผลิตสูง (สูงกว่าเครื่องแบบท่อทั่วไป 4.5 เท่า สำหรับตัวนำ 1+6+12 ปกติ) ประหยัดพลังงาน ขนาดกะทัดรัด เสียงรบกวนต่ำ ฯลฯ
|
รุ่น อุปกรณ์ |
1+6+12(ล้อบ็อบบิน 630) |
FC-1+6+12(ล้อบ็อบบิน 800) |
|
การใช้งาน การตีเกลียว |
เหมาะสำหรับ การควบรวม ลวดทองแดง 19 เส้น ในครั้งเดียว |
|
|
ขนาดเส้นผ่านศูนย์กลาง ลวดเดี่ยว(มม.) |
φ0.16-φ0.64 |
|
|
พื้นที่ หน้าตัดการตีเกลียว (ตร.มม.²) |
2.5-6.0 |
|
|
ระยะพิตช์(มม.) |
11.6-100(34 โซน) |
|
|
ทิศทาง การตีเกลียว |
สามารถเลือกได้ทั้งขวาหรือซ้าย |
|
|
ขนาด ล้อจ่ายลวด |
φ630*φ127*475 |
φ800*φ127*600 |
|
ความเร็ว รอบสูงสุด |
2000(4000 เกลียว) |
1200(2400 เกลียว) |
|
ประเภท การจ่ายลวด |
แรงเสียดทาน เชิงกล |
แรงดึง แม่เหล็ก |
|
กำลังไฟ เครื่องจ่ายลวด |
5.5KW |
7.5KW |
|
ขนาด ล้อเก็บลวด |
φ630*φ125*475 |
φ630*φ125*475 |
|
|
|
|
|
|
|
|
|
กำลังไฟฟ้ารวม |
21KW |
35KW |
|
วิธีการ ควบคุมแรงดึง |
หน้าจอสัมผัส+PLC+คลัตช์ผงแม่เหล็ก, สามารถ รับประกันแรงดึง ที่สม่ำเสมอ ตั้งแต่ล้อเปล่า จนถึงล้อเต็ม |
|
|
คลัตช์ ผงแม่เหล็ก |
5.0kgf |
10.0kgf |
|
ระบบป้องกัน |
เครื่องจักร จะเบรกอัตโนมัติ เมื่อสายไฟด้านใน และด้านนอกขาด, เครื่องจักร จะหยุดทำงานโดยอัตโนมัติ เมื่อถึงความยาว ที่ตั้งค่าไว้ |
|
|
โหมด การเบรก |
เบรกแม่เหล็กไฟฟ้า |
|
|
วิธีการ เรียงสาย |
ชุดขับเคลื่อนวงแหวนกลิ้ง (Rolling ring drive), ระยะพิตช์และความกว้างในการม้วน สามารถปรับได้ |
|
|
โหมด การทำงาน |
การทำงานผ่านหน้าจอสัมผัส |
|
|
ขนาด (มม.) |
10000L*2500W*1650H |
10000L*2500W*1650H |
