รายละเอียดสินค้า:
|
| fit for wire: | core wire/ copper wire | fit for bobbin: | Diameter1250mm |
|---|---|---|---|
| color: | sky blue cable processing equipment | power: | 22kw |
| magnetic powder clutch: | 20kgf | operation mode: | touch screen operation |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.14มม |
| พื้นที่ควั่น: | 10.0-35.0mm2 | ความเร็วสูงสุด: | 2,400 รอบต่อนาที (4800 บิด) |
| มอเตอร์หลัก: | 22กิโลวัตต์ | คลัตช์แม่เหล็ก: | 20กก |
| ประเภทของสายไฟ: | ลวดเคลือบเงิน | ||
| เน้น: | แวร์บันเชอร์,เครื่องมัด,เครื่องบดสาย |
||

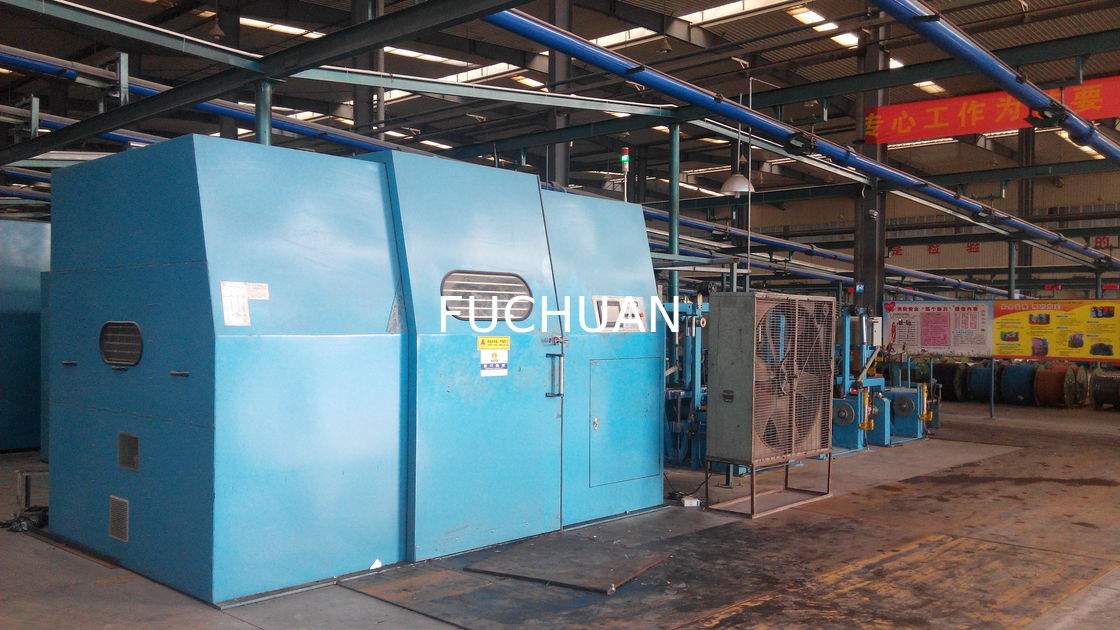

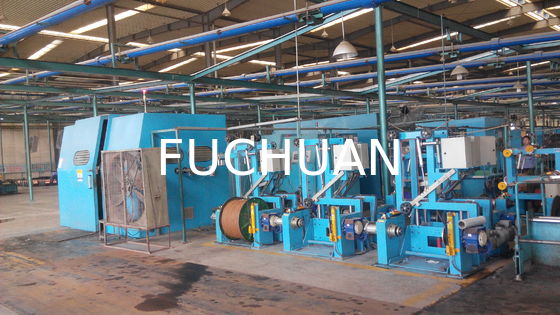

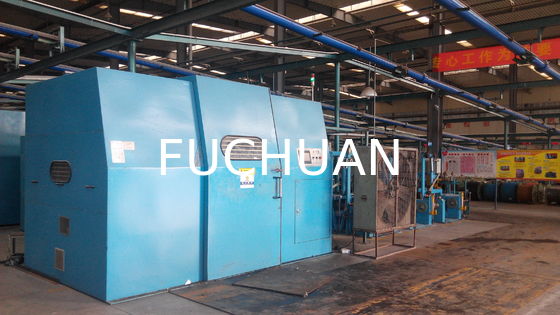

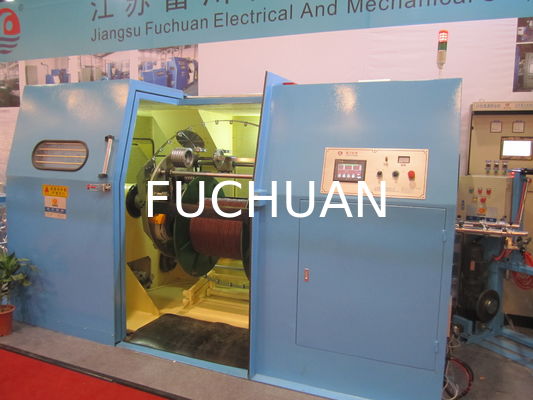

เครื่องบิดสายไฟหุ้มเงิน φ2.14 พร้อมคลัตช์ผงแม่เหล็ก 20Kgf
รุ่น FC-1250B-3 เครื่องพันสายไฟความเร็วสูงขนาดใหญ่และเครื่องพันสายไฟแบบบิดเกลียวคู่
เทคโนโลยีของเครื่องนี้ได้มาจากประเทศญี่ปุ่นและนำมาผลิตในมณฑลเจียงซู
ข้อดี: เป็นเครื่องที่พัฒนาขึ้นใหม่ล่าสุด เครื่องนี้ใช้แทนเครื่องพันสายไฟแบบท่อรุ่น 400 แบบดั้งเดิม ด้วยประสิทธิภาพการผลิตสูง (สูงกว่าเครื่องแบบท่อ 4.5 เท่า สำหรับตัวนำ 1+6 แบบพันเกลียวปกติ) ใช้พลังงานต่ำ ใช้พื้นที่น้อย เสียงเบา และข้อดีอื่นๆ
|
รุ่นอุปกรณ์ |
FC-1250B-3 |
|
การใช้งานการบิดเกลียว |
ใช้สำหรับการบิดเกลียวของลวดทองแดงเปลือย ลวดเคลือบดีบุก ลวดหุ้มเงิน ลวดเคลือบอีนาเมล มากกว่าเจ็ดเส้น และการบิดเกลียวคู่สำหรับลวดแกน |
|
เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
φ0.5-φ2.14 |
|
พื้นที่หน้าตัดการตีเกลียว (มม.²) |
10.0-50.0 |
|
เส้นผ่านศูนย์กลางลวดเดี่ยวแกน |
φ3.0-φ8.0 |
|
เส้นผ่านศูนย์กลางภายนอกการตีเกลียวแกน |
φ6.0-φ16.0 |
|
ระยะพิทช์ (มม.) |
50-250 (12 โซน) |
|
ทิศทางการพันเกลียว |
เลือกได้ซ้ายหรือขวา |
|
เส้นผ่านศูนย์กลางภายนอกแกนรับ*รูใน*ความกว้างภายนอก |
φ1250*φ80*950 |
|
ความเร็วรอบสูงสุด |
800 (1600 รอบการบิด) |
|
กำลังมอเตอร์หลัก |
22KW |
|
กำลังอินเวอร์เตอร์ |
22KW |
|
วิธีการควบคุมแรงตึง |
หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก สามารถรับประกันแรงตึงคงที่ตั้งแต่แกนว่างเปล่าจนเต็มแกน |
|
คลัตช์ผงแม่เหล็ก |
20kgf |
|
การป้องกัน |
เครื่องจะเบรกอัตโนมัติเมื่อลวดขาดทั้งด้านในและด้านนอก เครื่องจะหยุดอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ |
|
โหมดเบรก |
เบรกแม่เหล็กไฟฟ้า |
|
วิธีการเคลื่อนที่ตามแนวแกน |
ชุดขับวงแหวนลูกกลิ้ง ปรับระยะพิทช์และความกว้างในการพันได้ |
|
โหมดการทำงาน |
การทำงานผ่านหน้าจอสัมผัส |
|
ขนาด (มม.) |
4500L*2600W*2500H |
