รายละเอียดสินค้า:
|
| Color: | sky blue double twist buncher | Take up bobbin: | diameter 800mm |
|---|---|---|---|
| Stranding Section Area: | 1-16mm2 | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires),double twisting for core wires |
| Direction of lay: | Free to left or right | Pitch: | 23-147mm(20classes) |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.38-1.7มม |
| พื้นที่ควั่น: | 1.0-16มม2 | ความเร็วสูงสุด: | 1600 รอบต่อนาที (3200 บิด) |
| มอเตอร์หลัก: | 15กิโลวัตต์ | คลัตช์แม่เหล็ก: | 10กก |
| ควบคุม: | การทำงานของหน้าจอสัมผัส | สี: | แอปเปิ้ลกรีน |
| เน้น: | ดับเบิ้ล ทวิสต์ บันเชอร์,เครื่องมัด,อุปกรณ์บิด |
||
เครื่องตีเกลียวคู่ Fuchuan FC-800B สีเขียวแอปเปิ้ล พร้อมระบบควบคุมหน้าจอสัมผัส
รายละเอียดโดยย่อ:
เหมาะสำหรับการตีเกลียวสายสำหรับอุตสาหกรรมการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้ายิ่งยวด (ลวดทองแดงเปลือย, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา ตั้งแต่ 7 เส้นขึ้นไป), การตีเกลียวคู่สำหรับสายแกน
คุณลักษณะเด่น:
เทคโนโลยีญี่ปุ่น ผลิตในประเทศจีน
สินค้าใหม่ ใช้สำหรับการตีเกลียวสายไฟฟ้าและสายไฟยานยนต์ รวมถึงตัวนำที่มีพื้นที่หน้าตัดขนาดเล็กอื่นๆ เป็นหลัก
1. ความเร็วรอบสูง สูงสุดถึง 2600 รอบ/นาที ซึ่งเร็วกว่าปกติ 1.6 เท่า (1600 รอบ/นาที);
2. ใช้ PLC, อุปกรณ์ม้วนเก็บด้วยคลัตช์ฮิสเทอรีซิสนำเข้าจากเยอรมนี, เซนเซอร์วัดแรงตึงช่วยให้มั่นใจในแรงตึงที่คงที่และการตีเกลียวสายคุณภาพสูง โดยเฉพาะสำหรับการตีเกลียวแน่นคุณภาพสูง
3. ใช้คันธนูคาร์บอนไฟเบอร์ มีความแข็งแกร่งสูง ไม่เสียรูปง่าย แรงกระแทกต่ำ น้ำหนักเบา ลดแรงต้านอากาศเพื่อตัวนำคุณภาพสูง;

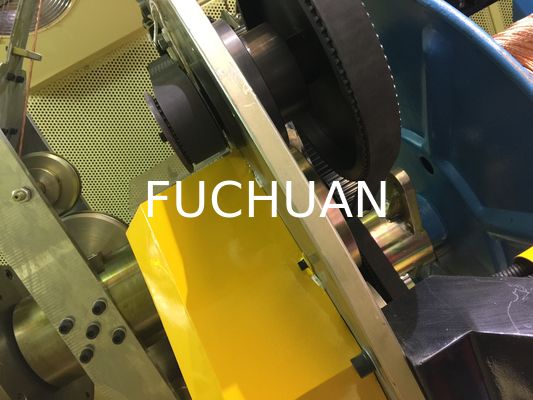

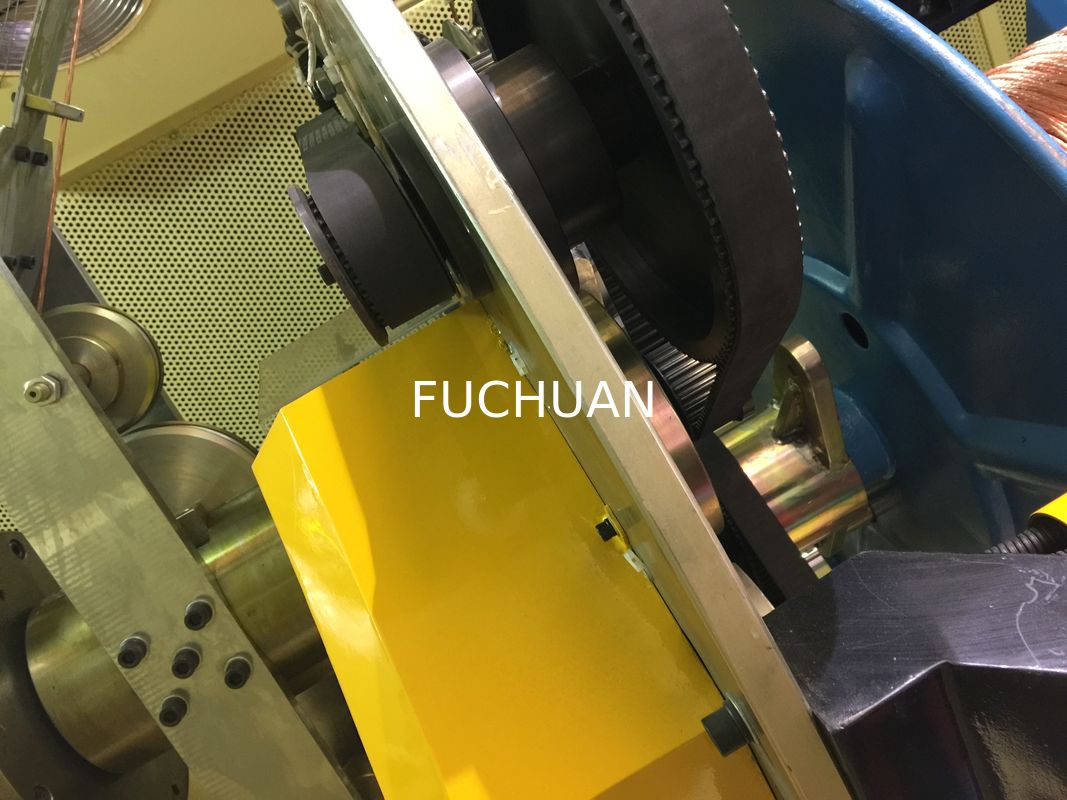

4. ขับเคลื่อนด้วยสายพานซิงโครนัส เพียงเปลี่ยนล้อนำเพื่อเปลี่ยนระยะพิตช์ (lay distance) ใช้งานง่าย
5. ใช้เพลาหมุนในการคำนวณระยะเมตร โดยมีความคลาดเคลื่อนเพียง 0.01% สำหรับสายไฟและสายเคเบิลบางประเภท
6. ใช้ PLC ในการหล่อลื่นตลับลูกปืนเพลาหมุนโดยอัตโนมัติ หลีกเลี่ยงการเติมจาระบีมากหรือน้อยเกินไป ขจัดเสียงรบกวนที่ผิดปกติและการสึกหรอ ช่วยลดต้นทุนในการบำรุงรักษา
ข้อมูลจำเพาะ:
| รุ่นของอุปกรณ์ | FC-500B | FC-650B | FC-650C | FC-800B | |
| ลักษณะการใช้งานการตีเกลียว | เหมาะสำหรับการตีเกลียวสายสำหรับอุตสาหกรรมการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้ายิ่งยวด (ลวดทองแดงเปลือย, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา ตั้งแต่ 7 เส้นขึ้นไป), การตีเกลียวคู่สำหรับสายแกน | ||||
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| พื้นที่หน้าตัดการตีเกลียว (มม.²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยวของสายแกน (มม.) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| ขนาดเส้นผ่านศูนย์กลางภายนอกของการตีเกลียวสายแกน (มม.) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ระยะพิตช์ (มม.) | 6.3-52.3 (24 ระดับ) | 11.6-100 (34 ระดับ) | 11.6-100 (34 ระดับ) | 23-147 (20 ระดับ) | |
| ทิศทางการตีเกลียว | เลือกได้ทั้งเกลียวขวาหรือเกลียวซ้าย | ||||
| เส้นผ่านศูนย์กลางภายนอก*ขนาดรูเพลา*ความกว้างภายนอก | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 OD630 ID127 H475 | OD800 ID80 H600
| |
| ความเร็วรอบสูงสุด | 3000rpm (6000twist) | 2000rpm (4000twist) | 2400rpm (4800twist) | 1500rpm (3000twist) | |
| กำลังมอเตอร์หลัก | 5.5KW | 7.5KW | 11KW | 15KW | |
| กำลังอินเวอร์เตอร์ | 5.5KW | 7.5KW | 11KW | 15KW | |
| วิธีการควบคุมแรงตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก ให้แรงตึงคงที่สม่ำเสมอตลอดตั้งแต่กระสวยเปล่าจนเต็ม | ||||
| คลัตช์ผงแม่เหล็ก | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| ระบบความปลอดภัย | เบรก/หยุดการทำงานอัตโนมัติ 1) เมื่อสายไฟภายในหรือภายนอกขาด 2) เมื่อทำงานถึงความยาวที่ตั้งไว้ | ||||
| ระบบเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการจัดเรียงสาย (Traversing) | จัดเรียงสายด้วยชุดขับเคลื่อนวงแหวนกลิ้ง (Ring drive units) สามารถปรับระยะพิตช์และความกว้างของการม้วนเก็บได้ | ||||
| โหมดการทำงาน | ควบคุมการทำงานผ่านหน้าจอสัมผัส | ||||
| ขนาด (มม.) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
