รายละเอียดสินค้า:
|
| พอดีกับลวด: | สายทองแดง 19 ชิ้น φ0.16มม. - φ0.64มม. ในครั้งเดียว | เหมาะสำหรับกระสวย: | เส้นผ่านศูนย์กลาง 630 หรือ 250mm |
|---|---|---|---|
| ลวด: | ลวดทองแดง 19 ชิ้น | จ่ายกระสวย: | dia180 หรือ dia630 |
| หยิบกระสวย: | dia630 | เปลี่ยนได้: | เครื่องพันท่อ |
| พื้นที่ส่วนควั่น: | 0.38-6.0mm2 | โหมดการทำงาน: | หน้าจอสัมผัส |
| ประเภทบิด: | บิดสองครั้ง | เส้นผ่านศูนย์กลางลวด: | 0.16-0.64มม |
| พื้นที่ควั่น: | 0.38-6.0mm2 | ช่วงระยะพิทช์: | 11.6-100 มม. 34 โซน |
| ความเร็วสูงสุด: | 2,000 รอบต่อนาที (4,000 รอบ) | กำลังมอเตอร์หลัก: | 7.5kw |
| การควบคุมความตึงเครียด: | หน้าจอสัมผัส + PLC | แอปพลิเคชัน: | สายทองแดง 19 ชิ้น |
| โหมดเบรก: | เบรกแม่เหล็กไฟฟ้า | คุณสมบัติ: | แทนที่เครื่องมัดท่อ 200 หลอด |
| เน้น: | เครื่องมัด,แวร์บันเชอร์,อุปกรณ์บิด |
||

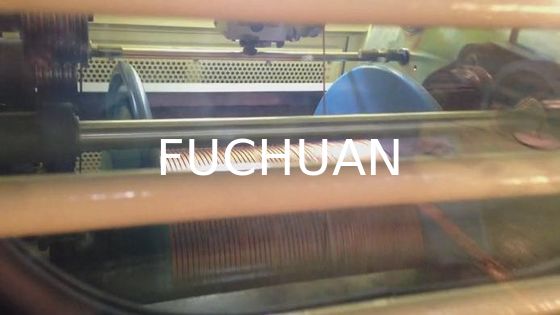

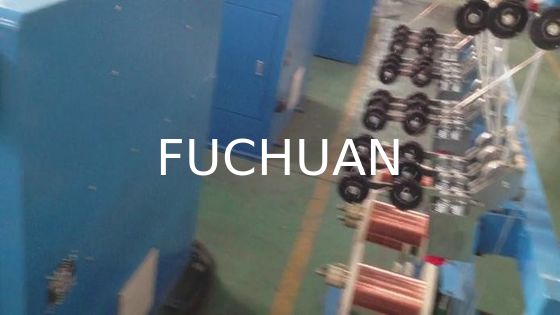

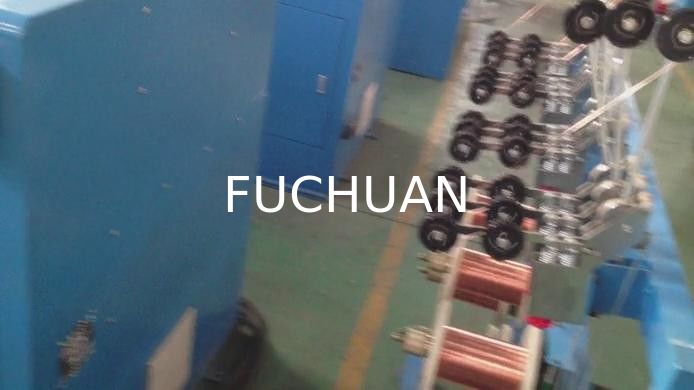

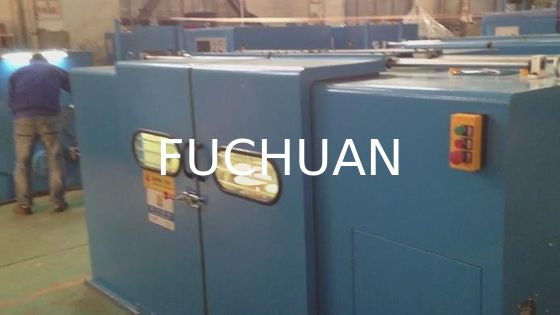

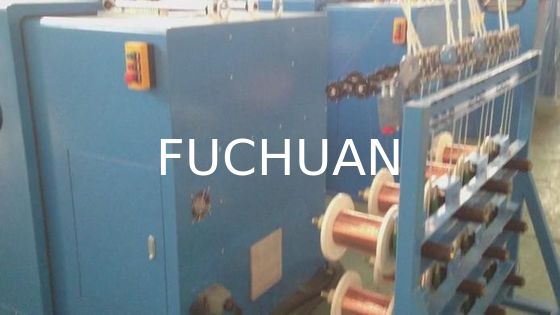

เครื่องตีเกลียวลวดทองแดง 4000Twist พร้อมระบบควบคุมหน้าจอสัมผัส
รายละเอียด
นี่คือเครื่องจักรรุ่นล่าสุดที่ได้รับการพัฒนาขึ้น เครื่องนี้ใช้ทดแทนเครื่องตีเกลียวแบบท่อรุ่น 200 ด้วยผลผลิตที่สูง (สูงกว่าเครื่องแบบท่อ 4.5 เท่า สำหรับการตีเกลียวตัวนำ 1+6+12 แบบปกติ) ใช้พลังงานต่ำ ใช้พื้นที่ติดตั้งน้อย เสียงรบกวนต่ำ และข้อดีอื่นๆ อีกมากมาย
คุณสมบัติ:
|
รุ่นอุปกรณ์ |
1+6+12 (ล้อบ๊อบบิน 200) |
FC-1+6+12 (ล้อบ๊อบบิน 630) |
|
การใช้งานการตีเกลียว |
เหมาะสำหรับการตีเกลียวลวดทองแดง 19 เส้นในครั้งเดียว |
|
|
เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
φ0.16-φ0.64 |
|
|
พื้นที่หน้าตัดการตีเกลียว (mm²) |
0.38-6.0 |
|
|
ระยะพิตช์ (มม.) |
11.6-100 (34 โซน) |
|
|
ทิศทางการตีเกลียว |
เลือกทิศทางซ้ายหรือขวาได้ |
|
|

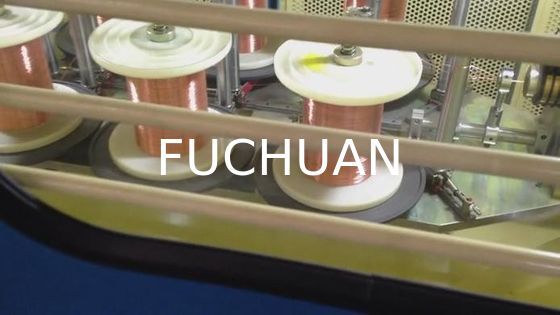

ขนาดล้อจ่ายลวด |
8 นิ้ว, 9 นิ้ว |
φ630*φ125*475 |
|
ความเร็วรอบสูงสุด |
2000 (4000twist) |
2000 (4000twist) |
|
ประเภทการจ่ายลวด |
แรงเสียดทานเชิงกล |
แรงดึงแม่เหล็ก |
|
กำลังเครื่องจ่ายลวด |
5.5KW |
7.5KW |
|
ขนาดล้อเก็บลวด |
φ630*φ125*475 |
φ630*φ125*475 |
|
กำลังอินเวอร์เตอร์จ่ายลวด |
7.5KW |
7.5KW |
|
กำลังมอเตอร์หลัก |
7.5KW |
7.5KW |
|
กำลังอินเวอร์เตอร์เก็บลวด |
7.5KW |
7.5KW |
|
วิธีการควบคุมแรงดึง |
หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก, สามารถรับประกันแรงดึงที่สม่ำเสมอตั้งแต่ล้อเปล่าจนถึงล้อเต็ม |
|
|
คลัตช์ผงแม่เหล็ก |
5.0kgf |
5.0kgf |
|
ระบบป้องกัน |
เครื่องจะเบรกโดยอัตโนมัติเมื่อลวดด้านในและด้านนอกขาด, เครื่องจะหยุดทำงานโดยอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ |
|
|
โหมดการเบรก |
เบรกแม่เหล็กไฟฟ้า |
|
|

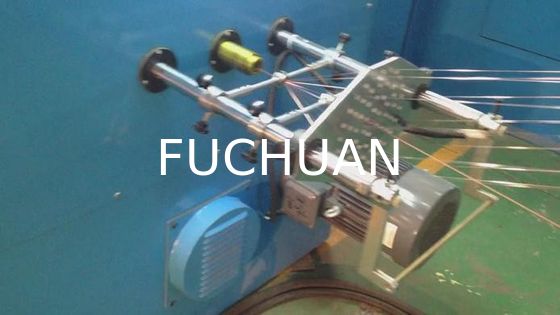

วิธีการเรียงสาย |
ชุดขับเคลื่อน Rolling ring drive, สามารถปรับระยะพิตช์และความกว้างของการม้วนเก็บได้ |
|
|

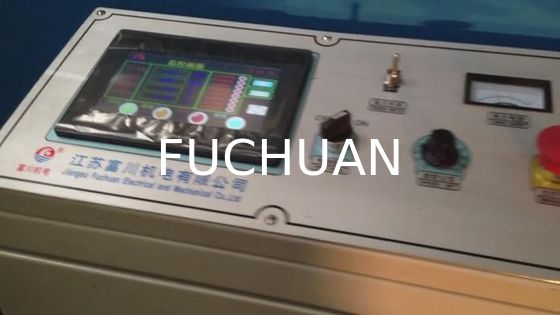

โหมดการทำงาน |
การทำงานผ่านหน้าจอสัมผัส |
|
|
ขนาด (มม.) |
10000L*2500W*1650H |
10000L*2500W*1650H |
