รายละเอียดสินค้า:
|
| Color: | sky blue or apple green | Take up bobbin: | diameter 630 mm |
|---|---|---|---|
| Stranding Section Area: | 0.35-6mm2 | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires,double twisting for core wires. |
| Direction of lay: | Free to left or right | Pitch: | 11.6-100mm(34classes) |
| machine power: | 7.5kw | operation mode: | plc touch screen |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.15-1.04มม |
| พื้นที่ควั่น: | 0.35-6.0mm2 | ความเร็วสูงสุด: | 2,000 รอบต่อนาที (4,000 รอบ) |
| มอเตอร์หลัก: | 7.5kw | ควบคุม: | PLC อัตโนมัติ |
| เน้น: | ดับเบิ้ล ทวิสต์ บันเชอร์,เครื่องมัด,อุปกรณ์บิด |
||

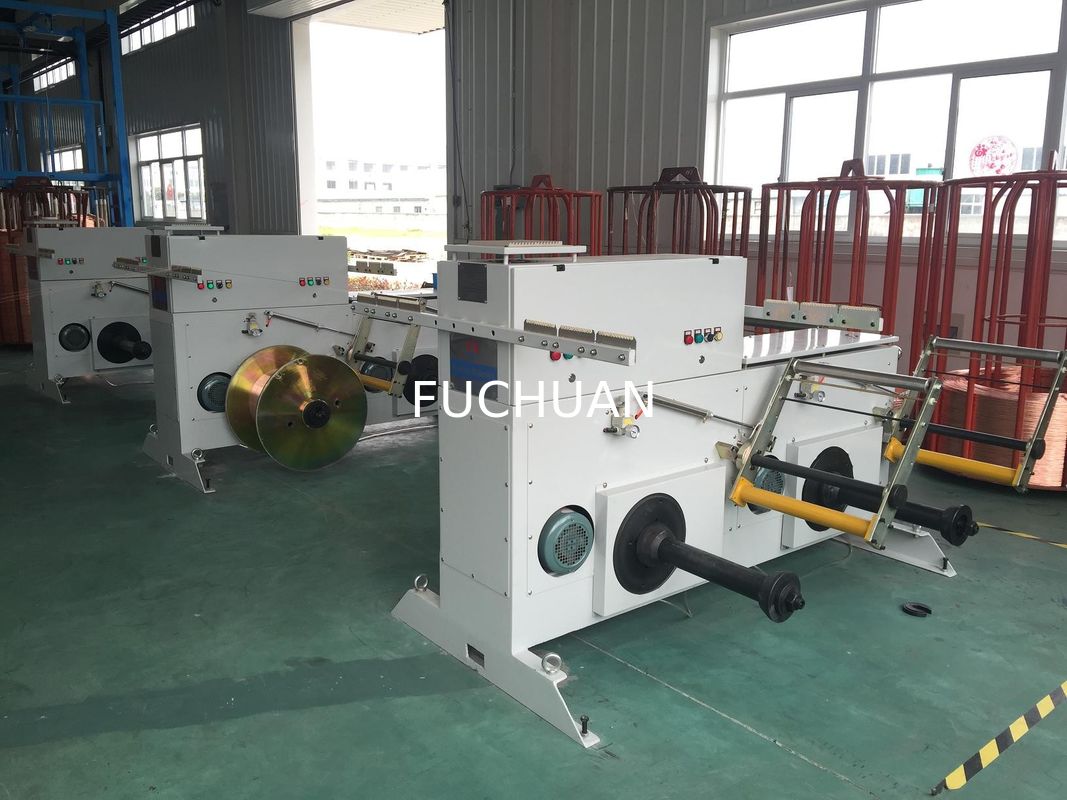

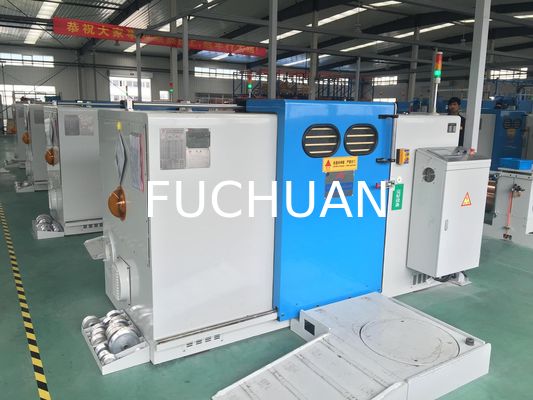

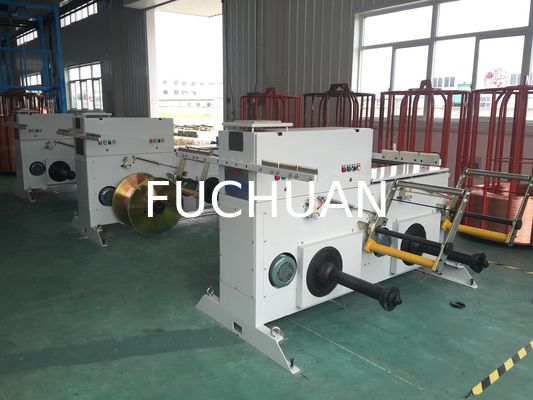

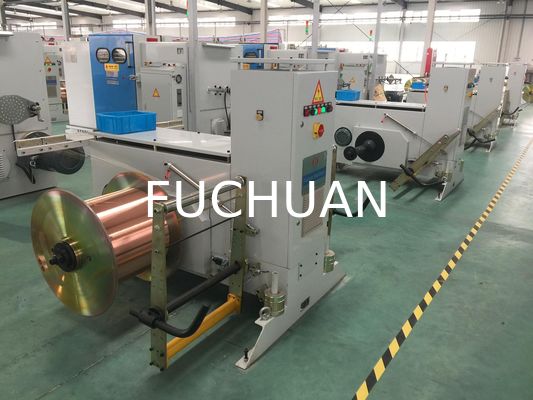

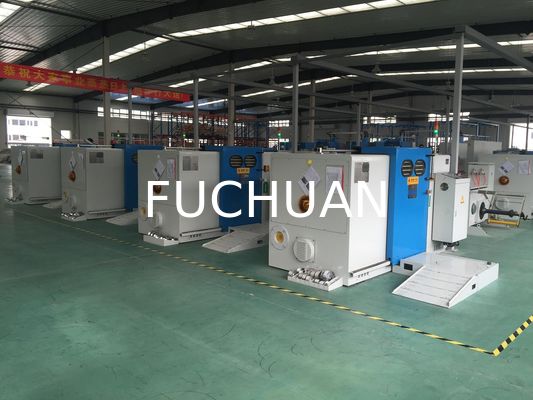

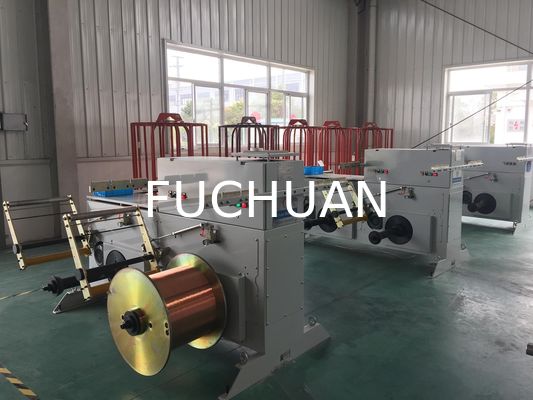

เครื่องพันเกลียวแบบบิดคู่ Fuchuan สีฟ้าอ่อน พร้อมแกนลวดพันเกลียว เส้นผ่านศูนย์กลางภายนอก 1 ถึง 6 มม.
รายละเอียดด่วน:
สินค้าใหม่ มาถึงส่วนใหญ่ใช้สำหรับการพันสายไฟฟ้า สายรถยนต์ และตัวนำพื้นที่หน้าตัดขนาดเล็กอื่นๆ
คุณสมบัติ:
เทคโนโลยีญี่ปุ่น ผลิตในประเทศจีน
1. ความเร็วรอบสูง สูงสุด 2600 รอบต่อนาที เป็น 1.6 เท่าของปกติ (1600 รอบต่อนาที);
2. ใช้ PLC, อุปกรณ์รับแกนแบบคลัตช์แม่เหล็กไฟฟ้า นำเข้าจากเยอรมนี, เซ็นเซอร์แรงดึงช่วยให้มั่นใจได้ถึงแรงดึงที่เสถียรและสายไฟพันเกลียวคุณภาพสูง โดยเฉพาะอย่างยิ่งสำหรับสายไฟที่แน่นคุณภาพสูง
3. ใช้คาร์บอนไฟเบอร์โบว์ ความแข็งแกร่งสูง ไม่เสียรูปง่าย แรงสั่นสะเทือนน้อย น้ำหนักเบา ลดแรงเสียดทานอากาศเพื่อคุณภาพตัวนำสูง;
4. ใช้สายพานขับแบบซิงโครนัส เพียงแค่เปลี่ยนล้อนำเพื่อเปลี่ยนระยะพิทช์ ใช้งานง่าย
5. ใช้แกนหมุนคำนวณเมตร มีข้อผิดพลาดเพียง 0.01% สำหรับสายไฟและสายเคเบิลที่กำหนด
6. ใช้ PLC หล่อลื่นตลับลูกปืนแกนหมุนโดยอัตโนมัติ หลีกเลี่ยงการเติมจาระบีมากเกินไปหรือน้อยเกินไป กำจัดเสียงรบกวนที่ผิดปกติและการสึกหรอ ลดต้นทุนการบำรุงรักษา
ข้อมูลจำเพาะ:
| รุ่นอุปกรณ์ | FC-500B | FC-650B | FC-650C | FC-800B | |
| การใช้งานการพันเกลียว | ใช้สำหรับการพันเกลียวอากาศยาน อุปกรณ์ทางการแพทย์ โทรศัพท์มือถือ และตัวนำพิเศษ (ลวดทองแดงเปลือย ลวดดีบุก ลวดเคลือบเงิน และลวดเคลือบเงามากกว่าเจ็ดเส้น) การพันเกลียวคู่สำหรับแกนลวด | ||||
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| พื้นที่หน้าตัดการพันเกลียว (ตร.มม.) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยวแกน (มม.) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| เส้นผ่านศูนย์กลางภายนอกแกนลวดพันเกลียว (มม.) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ระยะพิทช์ (มม.) | 6.3-52.3 (24 คลาส) | 11.6-100 (34 คลาส) | 11.6-100 (34 คลาส) | 23-147 (20 คลาส) | |
| ทิศทางการพันเกลียว | เลือกได้ซ้ายหรือขวา | ||||
| เส้นผ่านศูนย์กลางภายนอก * รูใน * ความกว้างภายนอก | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| ความเร็วรอบสูงสุด | 3000 รอบต่อนาที (6000 เกลียว) | 2000 รอบต่อนาที (4000 เกลียว) | 2400 รอบต่อนาที (4800 เกลียว) | 1500 รอบต่อนาที (3000 เกลียว) | |
| กำลังมอเตอร์หลัก | 5.5 กิโลวัตต์ | 7.5 กิโลวัตต์ | 11 กิโลวัตต์ | 15 กิโลวัตต์ | |
| กำลังอินเวอร์เตอร์ | 5.5 กิโลวัตต์ | 7.5 กิโลวัตต์ | 11 กิโลวัตต์ | 15 กิโลวัตต์ | |
| วิธีการควบคุมแรงดึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันแรงดึงคงที่ตั้งแต่แกนว่างเปล่าจนเต็ม | ||||
| คลัตช์ผงแม่เหล็ก | 1.2 กก.แรง | 5 กก.แรง | 2.5 กก.แรง | 10 กก.แรง | |
| การป้องกัน |
เบรก/หยุดอัตโนมัติ 1) ลวดขาดด้านในและด้านนอก 2) ถึงความยาวที่ตั้งไว้ล่วงหน้า |
||||
| โหมดเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการเคลื่อนที่ | การม้วนลวดด้วยชุดขับวงแหวน ระยะพิทช์และระยะกว้างในการม้วนสามารถปรับได้ | ||||
| โหมดการทำงาน | การทำงานหน้าจอสัมผัส | ||||
| ขนาด (มม.) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
