รายละเอียดสินค้า:
|
| Color: | sky blue | Take up bobbin: | diameter200 250 300 400mm 800mm |
|---|---|---|---|
| Fit wire diameter: | 0.03mm-0.32mm | Wire: | alloy wires, tinned wires, silver jacketed wires and enamelled wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| main machine power: | 11kw | pay off: | magnetic tension pay off |
| ประเภทบิด: | การมัดแบบ Double Twist | ประเภทของสายไฟ: | ลวดทองแดง |
| พิมพ์: | อัตโนมัติ | ช่วงของแบบจำลอง: | 250B ถึง 800B |
| เน้น: | เคเบิ้ลทวิสเตอร์,เครื่องบิด,เครื่องบดสาย |
||

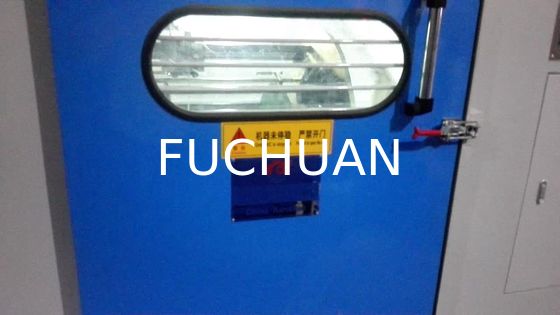

เครื่องพันเกลียวสายไฟบางพิเศษ Fuchuan FC-B พร้อมส่วนพื้นที่การพันเกลียว 0.016 ถึง 0.32 มม.²
รายละเอียดด่วน:
เทคโนโลยีญี่ปุ่น ผลิตในประเทศจีน
ได้รับการพัฒนาเพื่อผลิตสายเกลียวที่มีความแม่นยำสูงมากสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ สามารถผลิตสายเกลียวสองขนาดที่แตกต่างกันพร้อมกัน บนแกนม้วนที่เท่ากันหรือต่างกัน มอเตอร์หนึ่งตัวขับเพลาสองตัวเป็นมิตรต่อสิ่งแวดล้อมและประหยัดพลังงานมากขึ้น ด้วยตัวนับเมตรเพลาหลัก เครื่องจะพันสายประเภทเดียวกัน และความคลาดเคลื่อนเพียง 0.01%
หมายเลขสิทธิบัตร: 201320522156.7
ใช้สำหรับการพันสายการบิน อุปกรณ์ทางการแพทย์ โทรศัพท์มือถือ แล็ปท็อปพีซี และตัวนำบางพิเศษ (สายโลหะผสมมากกว่าเจ็ดเส้น สายเคลือบดีบุก สายหุ้มเงิน และสายเคลือบเงา)
ลักษณะเฉพาะ:
A. ความเร็วในการผลิตสูง แรงตึงคงที่ตั้งแต่แกนม้วนว่างเปล่าจนเต็ม โดยเฉพาะอย่างยิ่งสำหรับสายเกลียวคุณภาพสูง
B. ใช้เพลาในการคำนวณเมตร ข้อผิดพลาดน้อยกว่า 0.01% สำหรับสายเคเบิลและสายไฟที่กำหนด

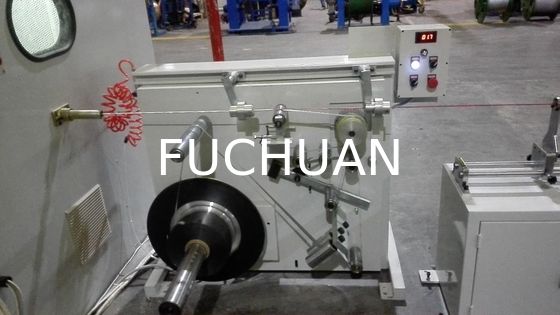

C. พร้อมเครื่องป้อนแกนม้วนแบบแอคทีฟ FC-100 เพื่อให้ได้การพันเกลียวแทนการบิด
D. โดยเฉพาะอย่างยิ่งสำหรับการพันเกลียวพื้นที่หน้าตัดขนาดเล็ก
E. ใช้สายพานซิงโครนัส
F. เปลี่ยนล้อนำเพื่อเปลี่ยนระยะพิทช์ ใช้งานง่าย
ข้อมูลจำเพาะ:
| รุ่นอุปกรณ์ | FC-200B | FC-250B | FC-300B | FC-400B | |
| การใช้งานการพันเกลียว | ใช้สำหรับการพันสายการบิน อุปกรณ์ทางการแพทย์ โทรศัพท์มือถือ แล็ปท็อปพีซี และตัวนำบางพิเศษ (สายโลหะผสมมากกว่าเจ็ดเส้น สายเคลือบดีบุก สายหุ้มเงิน และสายเคลือบเงา) | ||||
| เส้นผ่านศูนย์กลางสายเดี่ยว (มม.) | 0.016~0.08 | 0.03~0.18 | 0.05~0.28 | 0.05~0.32 | |
| พื้นที่หน้าตัดการพันเกลียว (มม.²) | 0.0014~0.035 | 0.0049~0.3 | 0.0137~0.45 | 0.0137~1.0 | |

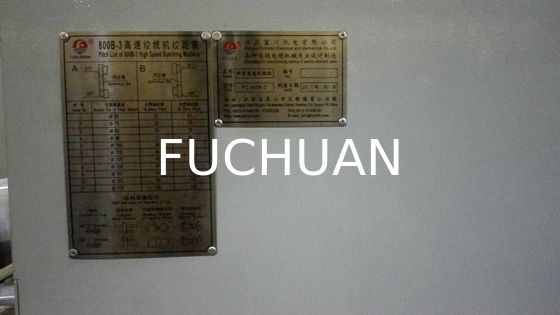

| พิทช์ (มม.) | 0.8~4.0 (14 ระดับ) | 0.8~10.8 (24 ระดับ) | 1.6~21.6 (24 ระดับ) | 3.1~33.3 (24 ระดับ) | |
| ทิศทางการพันเกลียว | อิสระไปทางขวาหรือซ้าย | ||||
|
แกนม้วนรับ (มม.) เส้นผ่านศูนย์กลางภายนอก * รู * ความกว้างภายนอก |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| ความเร็วรอบสูงสุด (รอบต่อนาที) | 5000 รอบต่อนาที (10000 tpm) | 4000 รอบต่อนาที (8000 tpm) | 3500 รอบต่อนาที (7000 tpm) | 3500 รอบต่อนาที (7000 tpm) | |
| กำลังมอเตอร์หลัก | 2.2 กิโลวัตต์ | 3.7 กิโลวัตต์ | 3.7 กิโลวัตต์ | 3.7 กิโลวัตต์ | |
| กำลังอินเวอร์เตอร์ | 2.2 กิโลวัตต์ | 3.7 กิโลวัตต์ | 3.7 กิโลวัตต์ | 3.7 กิโลวัตต์ | |
| การควบคุมแรงตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันแรงตึงคงที่ตั้งแต่แกนม้วนว่างเปล่าจนเต็ม | ||||
| คลัตช์ผงแม่เหล็ก | 0.05 กก. | 0.3 กก. | 0.6 กก. | 0.6 กก. | |
| การป้องกัน |
เบรก/หยุดอัตโนมัติ 1) สายไฟขาดทั้งด้านในและด้านนอก 2) ถึงความยาวที่ตั้งไว้ล่วงหน้า |
||||
| โหมดเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการเคลื่อนที่ | การม้วนสายด้วยชุดขับวงแหวน ระยะพิทช์การพันและการกว้างสามารถปรับได้ | ||||

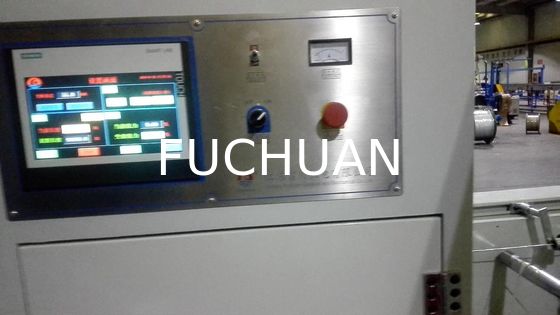

| โหมดการทำงาน | การทำงานด้วยหน้าจอสัมผัส | ||||
| ขนาด ก*ก*ส | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
