รายละเอียดสินค้า:
|
| Color: | sky blue | Take up bobbin: | dia 630mm |
|---|---|---|---|
| Fit Stranding Section Area: | 0.3mm to 4mm | Wire: | bare copper wires, tinned wires, silver jacketed wires and enameled wires),double twisting for core wires |
| Direction of lay: | Free to left or right | Operation mode: | Touch screen operation |
| เส้นผ่านศูนย์กลางลวด: | 0.12-0.52มม | พื้นที่ควั่น: | 0.30-4.0mm2 |
| ช่วงระยะพิทช์: | 11.6-100 มม. 34 คลาส | ความเร็วสูงสุด: | 2,400 รอบต่อนาที (4800 บิด) |
| มอเตอร์หลัก: | 11กิโลวัตต์ | การควบคุมความตึงเครียด: | หน้าจอสัมผัส + PLC + คลัตช์ |
| ระดับเสียงรบกวน: | เสียงต่ำ | ||
| เน้น: | ลวดทอร์นาโด,เครื่องบิด,เครื่องบิดเกลียว |
||

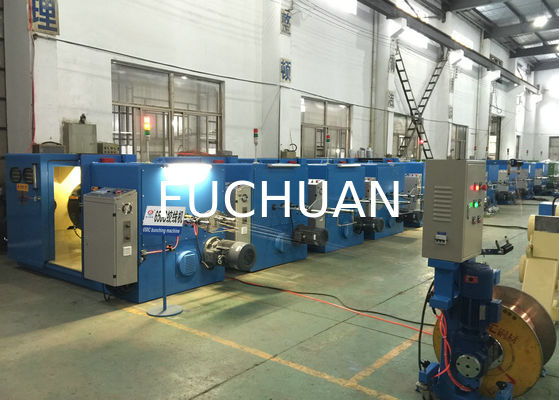

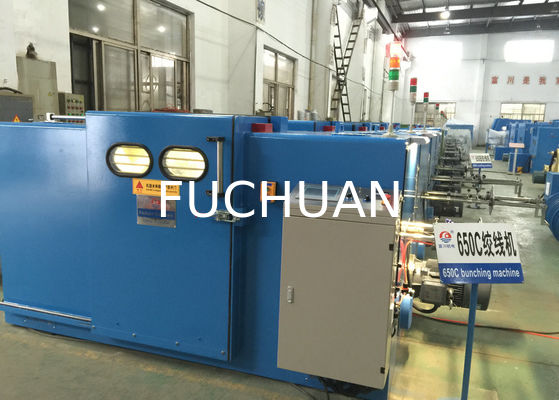

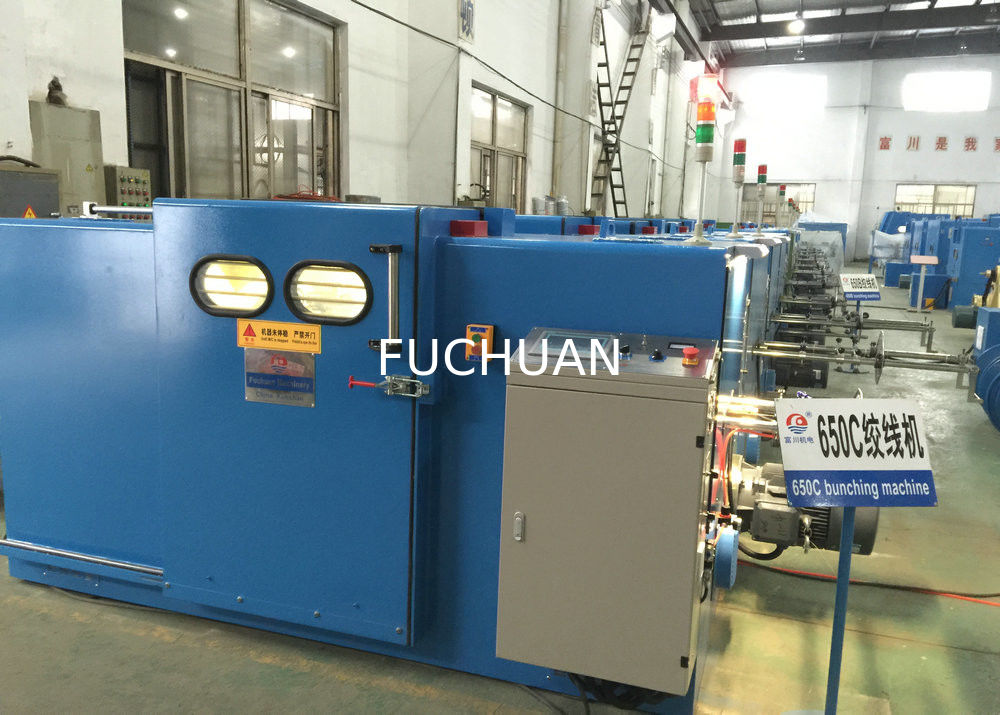

เครื่องตีเกลียวสายไฟทั่วไป, เครื่องตีเกลียวสายเคเบิลเสียงรบกวนต่ำ
รายละเอียดโดยย่อ:
ใช้สำหรับการตีเกลียวในอุตสาหกรรมการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้าขนาดเล็กพิเศษ (ลวดทองแดงเปลือยมากกว่า 7 เส้น, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา), ตีเกลียวคู่สำหรับลวดแกน
คุณลักษณะ:
เทคโนโลยีญี่ปุ่น ผลิตในประเทศจีน
สินค้ามาใหม่ ส่วนใหญ่ใช้สำหรับการตีเกลียวสายไฟฟ้า สายไฟรถยนต์ และตัวนำที่มีพื้นที่หน้าตัดขนาดเล็กอื่นๆ
1. ความเร็วรอบสูง สูงสุดถึง 2600rpm ซึ่งเร็วกว่าปกติ (1600rpm) ถึง 1.6 เท่า;
2. ใช้ PLC, อุปกรณ์ม้วนเก็บด้วยคลัตช์ฮิสเทอรีซิสนำเข้าจากเยอรมนี, เซนเซอร์วัดแรงดึงช่วยรับประกันแรงดึงที่สม่ำเสมอและลวดตีเกลียวคุณภาพสูง โดยเฉพาะอย่างยิ่งสำหรับสายเกลียวแน่นคุณภาพสูง;
3. ใช้คันธนูคาร์บอนไฟเบอร์ แข็งแรงสูง ไม่เสียรูปง่าย แรงกระแทกต่ำ น้ำหนักเบา ลดแรงเสียดทานอากาศเพื่อตัวนำคุณภาพสูง;
4. ใช้ PLC หล่อลื่นตลับลูกปืนเพลาหมุนโดยอัตโนมัติ หลีกเลี่ยงการฉีดจาระบีมากหรือน้อยเกินไป ขจัดเสียงรบกวนที่ผิดปกติและการสึกหรอ ลดต้นทุนการบำรุงรักษา;
5. ใช้ระบบขับเคลื่อนด้วยสายพานซิงโครนัส เพียงแค่เปลี่ยนล้อนำเพื่อเปลี่ยนระยะเกลียว ใช้งานง่าย;
6. ใช้เพลาหมุนในการคำนวณระยะเมตร ความคลาดเคลื่อนเพียง 0.01% สำหรับสายไฟและสายเคเบิลเฉพาะ
ข้อมูลจำเพาะ:
| รุ่นของอุปกรณ์ | FC-500B | FC-650B | FC-650C-4 | FC-800B | |
| การใช้งานสำหรับการตีเกลียว | ใช้สำหรับการตีเกลียวในอุตสาหกรรมการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้าขนาดเล็กพิเศษ (ลวดทองแดงเปลือยมากกว่า 7 เส้น, ลวดเคลือบดีบุก, ลวดหุ้มเงิน และลวดเคลือบน้ำยา), ตีเกลียวคู่สำหรับลวดแกน | ||||
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| พื้นที่หน้าตัดการตีเกลียว (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยวของลวดแกน (มม.) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| เส้นผ่านศูนย์กลางภายนอกการตีเกลียวลวดแกน (มม.) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ระยะเกลียว (มม.) | 6.3-52.3 (24 ระดับ) | 11.6-100 (34 ระดับ) | 11.6-100 (34 ระดับ) | 23-147 (20 ระดับ) | |
| ทิศทางการตีเกลียว | เลือกได้ทั้งขวาหรือซ้าย | ||||
| เส้นผ่านศูนย์กลางภายนอก*รูเพลา*ความกว้างภายนอก | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 |
OD800 ID80 H600 |
|
| ความเร็วรอบสูงสุด | 3000rpm (6000 เกลียว) | 2000rpm (4000 เกลียว) | 2400rpm (4800 เกลียว) | 1500rpm (3000 เกลียว) | |
| กำลังมอเตอร์หลัก | 5.5KW | 7.5KW | 11KW | 15KW | |
| กำลังอินเวอร์เตอร์ | 5.5KW | 7.5KW | 11KW | 15KW | |
| วิธีการควบคุมแรงดึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก รับประกันแรงดึงคงที่ตั้งแต่กระสวยเปล่าจนเต็ม | ||||
| คลัตช์ผงแม่เหล็ก | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| ระบบป้องกัน |
เบรก/หยุดอัตโนมัติ 1) ลวดภายในและภายนอกขาด |
||||
| โหมดการเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการเรียงสาย | การกลิ้งลวดด้วยชุดขับเคลื่อนแบบวงแหวน ปรับระยะพิตช์และความกว้างของการม้วนเก็บได้ | ||||
| โหมดการทำงาน | การทำงานผ่านหน้าจอสัมผัส | ||||
| ขนาด (มม.) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
