รายละเอียดสินค้า:
|
| motor power: | 30kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 40kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen | Fit for bobbin: | DIAMETER 1600mm |
| Single Wire Dia: | 0.5mm TO 2.52mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.52มม |
| พื้นที่ควั่น: | 10.0-50.0mm2 | เส้นลวดหลัก: | 3.0-6.0 มม. |
| ช่วงระยะพิทช์: | 60-260 มม. 20 คลาส | แกนม้วนเก็บ: | OD1600 ID80 H1180 |
| ความเร็วสูงสุด: | 1500 รอบต่อนาที (3,000 รอบ) | มอเตอร์หลัก: | 30KW |
| คลัตช์แม่เหล็ก: | 40กก | การควบคุมความตึงเครียด: | หน้าจอสัมผัส + PLC + คลัตช์ |
| เน้น: | ดับเบิ้ล ทวิสต์ บันเชอร์,เครื่องมัด,อุปกรณ์บิด |
||

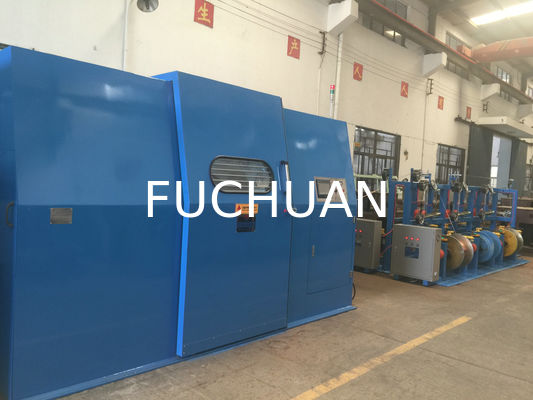

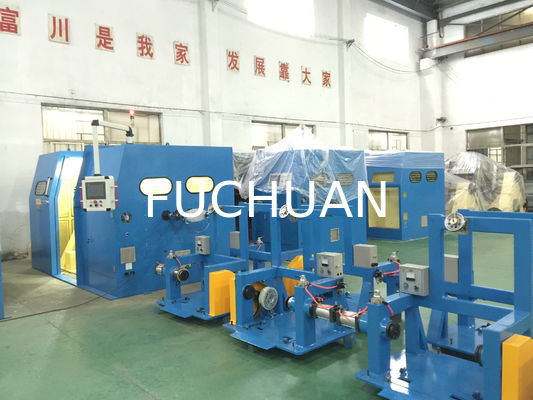

เครื่องตีเกลียวคู่ Fuchuan สำหรับสายแกน (Core Wire), เครื่องจักรตีเกลียวลวดธรรมดา
รายละเอียดโดยย่อ:
FUCHUAN® ซีรีส์สำหรับเครื่องตีเกลียวความเร็วสูงและเครื่องตีเกลียวคู่สำหรับลวดธรรมดา รุ่น B
เทคโนโลยีจากประเทศญี่ปุ่น ผลิตในประเทศจีน
ผลิตภัณฑ์ใหม่ เหมาะสำหรับใช้ตีเกลียวสายไฟฟ้า สายไฟรถยนต์ และตัวนำไฟฟ้าขนาดหน้าตัดเล็กอื่นๆ เป็นหลัก
คุณลักษณะเด่น:
a). ใช้ระบบ PLC, อุปกรณ์ม้วนเก็บสายแบบฮิสเทอรีซิสคลัตช์ (Hysteresis Clutch) นำเข้าจากเยอรมนี พร้อมเซนเซอร์วัดแรงดึงเพื่อให้มั่นใจในแรงดึงที่สม่ำเสมอและคุณภาพงานตีเกลียวระดับสูง โดยเฉพาะสำหรับการตีเกลียวแน่นคุณภาพสูง
b). ใช้คันหมุน (Bow) คาร์บอนไฟเบอร์ แข็งแรงทนทาน ไม่เสียรูปง่าย แรงสั่นสะเทือนน้อย น้ำหนักเบา ลดแรงเสียดทานของอากาศเพื่อคุณภาพสูงสุดของตัวนำ
c). ใช้ระบบขับเคลื่อนด้วยสายพานซิงโครนัส เพียงเปลี่ยนล้อนำทาง (Guide wheel) เพื่อปรับเปลี่ยนระยะเกลียว ใช้งานง่าย
d). ใช้เพลาคำนวณระยะเมตร ความคลาดเคลื่อนเพียง 0.01% สำหรับสายไฟและสายเคเบิล
e). ใช้ PLC หล่อลื่นตลับลูกปืนเพลาโดยอัตโนมัติ เพื่อหลีกเลี่ยงการอัดจาระบีมากหรือน้อยเกินไป หมดปัญหาเสียงรบกวนและการสึกหรอที่ผิดปกติ ช่วยลดค่าใช้จ่ายในการบำรุงรักษา
ข้อมูลจำเพาะ:
| รุ่นของอุปกรณ์ | FC-800B | FC-1000B | FC-1250C | FC-1600B | |
| การใช้งานการตีเกลียว | ใช้สำหรับการตีเกลียวในงานการบินและอวกาศ, อุปกรณ์การแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้ายิ่งยวด (สายทองแดงเปลือย, สายชุบดีบุก, สายเคลือบเงิน และสายเคลือบน้ำยา ตั้งแต่ 7 เส้นขึ้นไป), การตีเกลียวคู่สำหรับสายแกน | ||||
| เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | 0.38-1.70 | 0.3-2.14 | 0.5-2.52 | 0.5-2.52 | |
| พื้นที่หน้าตัดการตีเกลียว (มม.²) | 1.0-16 | 6.0-25.0 | 10.0-35.0 | 10.0-50.0 | |
| เส้นผ่านศูนย์กลางลวดเดี่ยวของสายแกน (มม.) | 1.0-4.0 | 2.0-4.0 | 3.0-6.0 | 3.0-6.0 | |
| เส้นผ่านศูนย์กลางภายนอกการตีเกลียวสายแกน (มม.) | 2.0-8.0 | 4.0-10.0 | 6.0-12.0 | 6.0-15.0 | |
| ระยะพิทช์ (มม.) | 6.3-52.3 (24 ระดับ) | 35-149 (20 ระดับ) | 41-155 (20 ระดับ) | 60-260 (20 ระดับ) | |
| ทิศทางการตีเกลียว | เลือกได้ทั้งทางขวาหรือซ้าย | ||||
| เส้นผ่านศูนย์กลางภายนอก*รูเพลา*ความกว้างภายนอก | OD800 ID80 H600 | OD1000 ID80 H755 |
OD1250 ID80 H950 |
OD1600 ID80 H1180 |
|
| ความเร็วรอบการหมุนสูงสุด | 1600rpm (3000twist) | 1000rpm (2000twist) | 2400rpm (4800twist) | 1500rpm (3000twist) | |
| กำลังมอเตอร์หลัก | 15KW | 18.5KW | 22KW | 30KW | |
| กำลังอินเวอร์เตอร์ | 15KW | 18.5KW | 22KW | 30KW | |
| วิธีการควบคุมแรงดึง | หน้าจอสัมผัส + PLC + ผงคลัตช์แม่เหล็ก (Magnetic powder clutch) ช่วยรักษาแรงดึงให้คงที่ตั้งแต่กระสวยเปล่าจนเต็ม | ||||
| ผงคลัตช์แม่เหล็ก | 10kgf | 20kgf | 30kgf | 40kgf | |
| ระบบป้องกัน |
เบรก/หยุดทำงานอัตโนมัติ 1) เมื่อสายภายในและภายนอกขาด 2) เมื่อถึงความยาวที่ตั้งไว้ |
||||
| ระบบเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการจัดเรียงสาย (Traversing) | การเรียงสายด้วยชุดขับเคลื่อนแบบวงแหวน (Ring drive unit) สามารถปรับระยะพิทช์และความกว้างของการม้วนเก็บได้ | ||||
| โหมดการทำงาน | การทำงานผ่านหน้าจอสัมผัส | ||||
| ขนาด (มม.) | 4600L 2000W 2000H | 4000L 2200W 2100H | 4500L 2600w 2500H | 5000L 3000W 3000H | |
