รายละเอียดสินค้า:
|
| motor power: | 22kw | Color: | sky blue |
|---|---|---|---|
| magnetic powder clutch: | 30kgf | brake mode: | electromagnetic brake |
| operation mode: | touch screen | Fit for bobbin: | DIAMETER 1250mm |
| Single Wire Dia: | 0.5mm TO 2.52mm | Fitable Wire: | core wire/bare copper wire,tinned wire,silver jacketed wires |
| ประเภทบิด: | การมัดแบบ Double Twist | เส้นผ่านศูนย์กลางลวด: | 0.5-2.52มม |
| พื้นที่ควั่น: | 10.0-35.0mm2 | เส้นลวดหลัก: | 3.0-6.0 มม. |
| ช่วงระยะพิทช์: | 41-155 มม. 20 คลาส | แกนม้วนเก็บ: | OD1250 ID80 H950 |
| ความเร็วสูงสุด: | 2,400 รอบต่อนาที (4800 บิด) | มอเตอร์หลัก: | 22กิโลวัตต์ |
| คลัตช์แม่เหล็ก: | 30กก | ||
| เน้น: | ดับเบิ้ล ทวิสต์ บันเชอร์,เครื่องมัด,อุปกรณ์บิด |
||

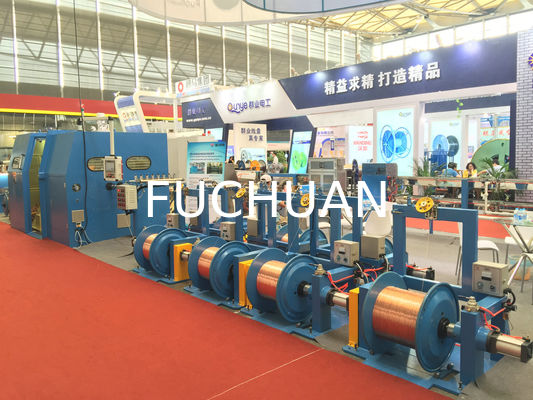

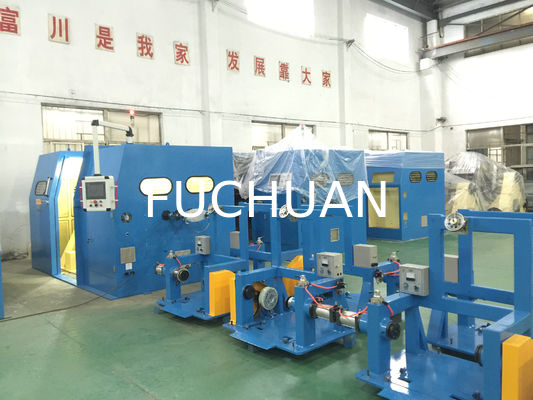

เครื่องตีเกลียวคู่ Fuchuan สำหรับสายแกนกลาง, เครื่องจักรตีเกลียวสายไฟทั่วไป
รายละเอียดโดยย่อ:
ซีรีส์ FUCHUAN® สำหรับเครื่องตีเกลียวความเร็วสูงและเครื่องตีเกลียวคู่สายไฟทั่วไป รุ่น B
เทคโนโลยีญี่ปุ่น ผลิตในประเทศจีน
สินค้าใหม่ ส่วนใหญ่ใช้สำหรับการตีเกลียวสายไฟฟ้าและสายไฟรถยนต์ รวมถึงตัวนำไฟฟ้าพื้นที่หน้าตัดขนาดเล็กอื่นๆ
คุณลักษณะเฉพาะ:
a). ใช้ PLC, อุปกรณ์ม้วนเก็บสายแบบฮิสเทอรีซิสคลัตช์ (hysteresis clutch) นำเข้าจากเยอรมนี พร้อมเซนเซอร์วัดแรงตึง ช่วยให้แรงตึงสม่ำเสมอและได้สายตีเกลียวคุณภาพสูง โดยเฉพาะสำหรับการตีเกลียวที่แน่นและมีคุณภาพสูง
b). ใช้โบว์คาร์บอนไฟเบอร์ มีความแข็งแกร่งสูง ไม่เสียรูปง่าย แรงกระแทกต่ำ น้ำหนักเบา ลดแรงต้านอากาศเพื่อให้ได้ตัวนำไฟฟ้าคุณภาพสูง
c). ใช้ระบบขับเคลื่อนด้วยสายพานซิงโครนัส เพียงแค่เปลี่ยนล้อนำร่องเพื่อเปลี่ยนระยะการตีเกลียว (lay distance) ใช้งานง่าย
d). ใช้เพลาแกนหมุนในการคำนวณความยาวเมตร มีค่าความคลาดเคลื่อนเพียง 0.01% สำหรับสายไฟและสายเคเบิลบางประเภท
e). ใช้ PLC หล่อลื่นตลับลูกปืนแกนหมุนโดยอัตโนมัติ หลีกเลี่ยงการอัดจาระบีมากหรือน้อยเกินไป ขจัดเสียงรบกวนที่ผิดปกติและการสึกหรอ ช่วยลดต้นทุนในการบำรุงรักษา
ข้อมูลจำเพาะ:
| รุ่นของอุปกรณ์ | FC-800B | FC-1000B | FC-1250C | FC-1600B | |
| การใช้งานสำหรับการตีเกลียว | ใช้สำหรับการตีเกลียวสำหรับงานการบินและอวกาศ, อุปกรณ์ทางการแพทย์, โทรศัพท์มือถือ และตัวนำไฟฟ้าความละเอียดสูง (สายทองแดงเปลือยมากกว่า 7 เส้น, สายเคลือบดีบุก, สายหุ้มเงิน และสายเคลือบน้ำยา), การตีเกลียวคู่สำหรับสายแกนกลาง | ||||
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) | 0.38-1.70 | 0.3-2.14 | 0.5-2.52 | 0.5-2.52 | |
| พื้นที่หน้าตัดการตีเกลียว (มม.²) | 1.0-16 | 6.0-25.0 | 10.0-35.0 | 10.0-50.0 | |
| ขนาดเส้นผ่านศูนย์กลางลวดเดี่ยวของสายแกนกลาง (มม.) | 1.0-4.0 | 2.0-4.0 | 3.0-6.0 | 3.0-6.0 | |
| เส้นผ่านศูนย์กลางภายนอกของการตีเกลียวสายแกนกลาง (มม.) | 2.0-8.0 | 4.0-10.0 | 6.0-12.0 | 6.0-15.0 | |
| ระยะพิตช์ (มม.) | 6.3-52.3(24 ระดับ) | 35-149(20 ระดับ) | 41-155(20 ระดับ) | 60-260(20 ระดับ) | |
| ทิศทางการตีเกลียว | เลือกได้ทั้งซ้ายหรือขวา | ||||
| เส้นผ่านศูนย์กลางภายนอก*รูเพลา*ความกว้างภายนอก | OD800 ID80 H600 | OD1000 ID80 H755 |
OD1250 ID80 H950 |
OD1600 ID80 H1180 |
|
| ความเร็วรอบการหมุนสูงสุด | 1600rpm(3000 เกลียว) | 1000rpm(2000 เกลียว) | 2400rpm(4800 เกลียว) | 1500rpm(3000 เกลียว) | |
| กำลังมอเตอร์หลัก | 15KW | 18.5KW | 22KW | 30KW | |
| กำลังอินเวอร์เตอร์ | 15KW | 18.5KW | 22KW | 30KW | |
| วิธีการควบคุมแรงตึง | หน้าจอสัมผัส + PLC + คลัตช์ผงแม่เหล็ก มั่นใจได้ว่าแรงตึงสม่ำเสมอตั้งแต่ล้อเปล่าจนถึงล้อเต็ม | ||||
| คลัตช์ผงแม่เหล็ก | 10kgf | 20kgf | 30kgf | 40kgf | |
| ระบบป้องกันความปลอดภัย |
เบรก/หยุดอัตโนมัติ 1) สายไฟภายในและภายนอกขาด 2) ถึงความยาวที่ตั้งไว้ล่วงหน้า |
||||
| รูปแบบการเบรก | เบรกแม่เหล็กไฟฟ้า | ||||
| วิธีการเรียงสาย | การกลิ้งสายด้วยชุดขับเคลื่อนแบบวงแหวน สามารถปรับระยะพิตช์และความกว้างของการม้วนเก็บได้ | ||||
| โหมดการทำงาน | การทำงานผ่านหน้าจอสัมผัส | ||||
| ขนาด (มม.) | 4600L 2000W 2000H | 4000L 2200W 2100H | 4500L 2600w 2500H | 5000L 3000W 3000H | |
