รายละเอียดสินค้า:
|
| Fit for wire: | 19pcs copper wires φ0.16mm - φ0.64mm in one time | Fit for bobbin: | diameter 630 or 250mm |
|---|---|---|---|
| wire: | 19pcs of copper wire | mainly for wire: | BV,BVR,bare copper wire |
| color: | sky blue or apple green | pay off type: | magnetic tension |
| fit for bobbin: | dia630mm | แอปพลิเคชัน: | สายทองแดง 19 ชิ้น |
| เส้นผ่านศูนย์กลางลวด: | 0.16-0.64มม | พื้นที่ควั่น: | 0.38-6.0mm2 |
| ความเร็วสูงสุด: | 2,000 รอบต่อนาที (4,000 รอบ) | มอเตอร์หลัก: | 7.5kw |
| การควบคุมความตึงเครียด: | การควบคุมแรงแม่เหล็ก | ||
| เน้น: | ลวดทอร์นาโด,เครื่องบิด,เครื่องบิดเกลียว |
||

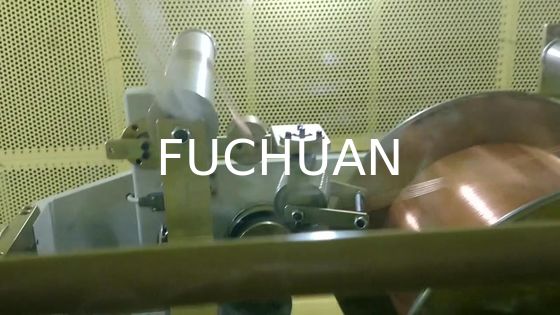

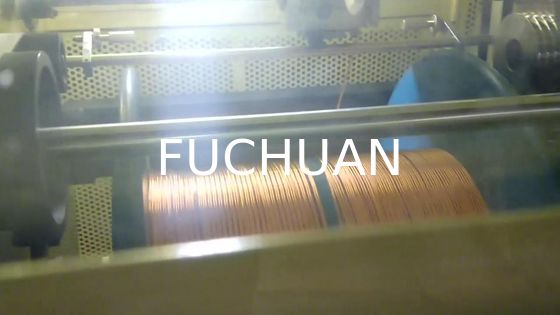

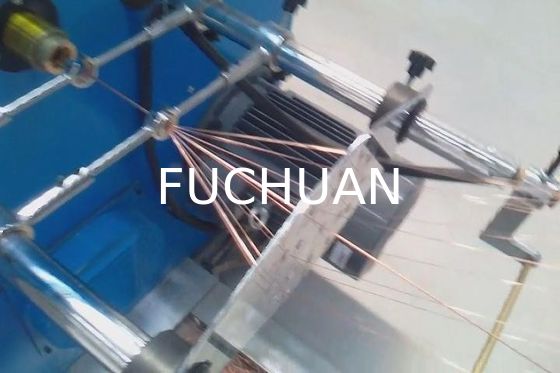

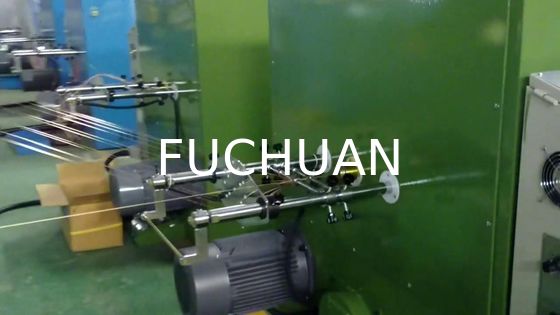

เครื่องตีเกลียวลวดทองแดงเปลือยควบคุมด้วย PLC พร้อมชุดจ่ายลวดควบคุมความตึงแบบแม่เหล็ก
ซีรีส์สำหรับเครื่องตีเกลียวรวมเส้น 1+6+12 ลวดทองแดง 19 เส้น φ0.16 มม. - φ0.64 มม. ในครั้งเดียว
ข้อดี: เป็นเครื่องจักรที่พัฒนาขึ้นใหม่ล่าสุด เครื่องนี้ใช้ทดแทนเครื่องตีเกลียวแบบท่อรุ่น 200 ด้วยผลผลิตที่สูงกว่า (สูงกว่าเครื่องแบบท่อ 4.5 เท่าสำหรับการตีเกลียวตัวนำ 1+6+12 ทั่วไป) ใช้พลังงานต่ำ, ใช้พื้นที่ติดตั้งน้อย, เสียงรบกวนต่ำ และข้อดีอื่นๆ
|
รุ่นอุปกรณ์ |
1+6+12(กระสวย 200) |
FC-1+6+12(กระสวย 500) |
|
การใช้งานการตีเกลียว |
เหมาะสำหรับการตีเกลียวรวมเส้นลวดทองแดง 19 เส้นในครั้งเดียว |
|
|
เส้นผ่านศูนย์กลางลวดเดี่ยว (มม.) |
φ0.16-φ0.64 |
|
|
พื้นที่หน้าตัดการตีเกลียว (mm²) |
0.38-6.0 |
|
|
ระยะเกลียว(มม.) |
11.6-100(34 ช่วง) |
|
|
ทิศทางการตีเกลียว |
เลือกได้ทั้งขวาหรือซ้าย |
|
|
ขนาดกระสวยจ่ายลวด |
8 นิ้ว, 9 นิ้ว |
φ500*φ125*475 |
|
ความเร็วรอบการหมุนสูงสุด |
2000(4000 เกลียว) |
2600(5200 เกลียว) |
|
ประเภทการจ่ายลวด |
แรงเสียดทานทางกล |
ความตึงแบบแม่เหล็ก |
|
กำลังไฟของเครื่องจ่ายลวด |
5.5KW |
7.5KW |
|
ขนาดกระสวยม้วนเก็บลวด |
φ630*φ125*475 |
φ500*φ125*375 |
|
กำลังไฟของอินเวอร์เตอร์จ่ายลวด |
7.5KW |
7.5KW |
|
กำลังไฟของมอเตอร์หลัก |
7.5KW |
7.5KW |
|
กำลังไฟของอินเวอร์เตอร์ม้วนเก็บลวด |
7.5KW |
7.5KW |
|
วิธีการควบคุมความตึง |
หน้าจอสัมผัส+PLC+คลัตช์ผงแม่เหล็ก, สามารถรับประกันความตึงที่สม่ำเสมอตั้งแต่กระสวยเปล่าจนถึงกระสวยเต็ม |
|
|
คลัตช์ผงแม่เหล็ก |
5.0kgf |
5.0kgf |
|
ระบบป้องกัน |
เครื่องจักรจะเบรกโดยอัตโนมัติเมื่อลวดด้านในและด้านนอกขาด, เครื่องจักรจะหยุดทำงานโดยอัตโนมัติเมื่อถึงความยาวที่ตั้งไว้ล่วงหน้า |
|
|
รูปแบบการเบรก |
เบรกแม่เหล็กไฟฟ้า |
|
|
วิธีการเรียงสาย |
ชุดขับเคลื่อนวงแหวนกลิ้ง, ระยะพิตช์และความกว้างในการม้วนสามารถปรับได้ |
|
|
โหมดการทำงาน |
การทำงานผ่านหน้าจอสัมผัส |
|
|
ขนาด(มม.) |
10000L*2500W*1650H |
10000L*2500W*1650H |
